S32M24x PMSM/BLDCモータ制御評価ボード (EVB)

S32M24XEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

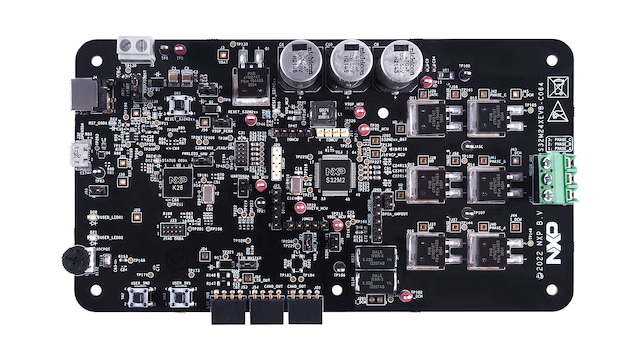

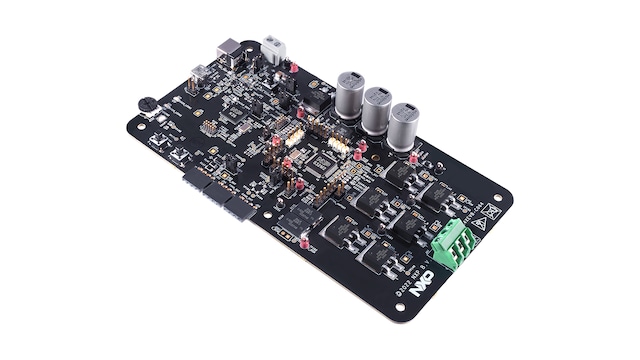

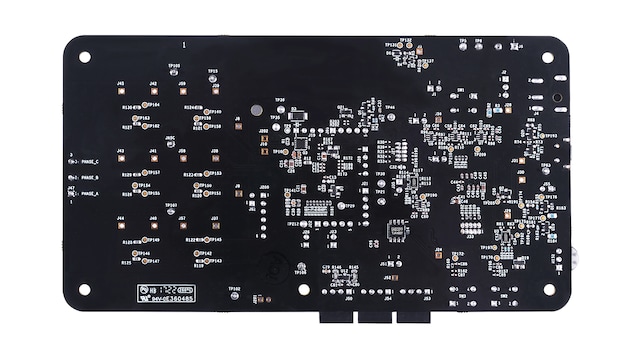

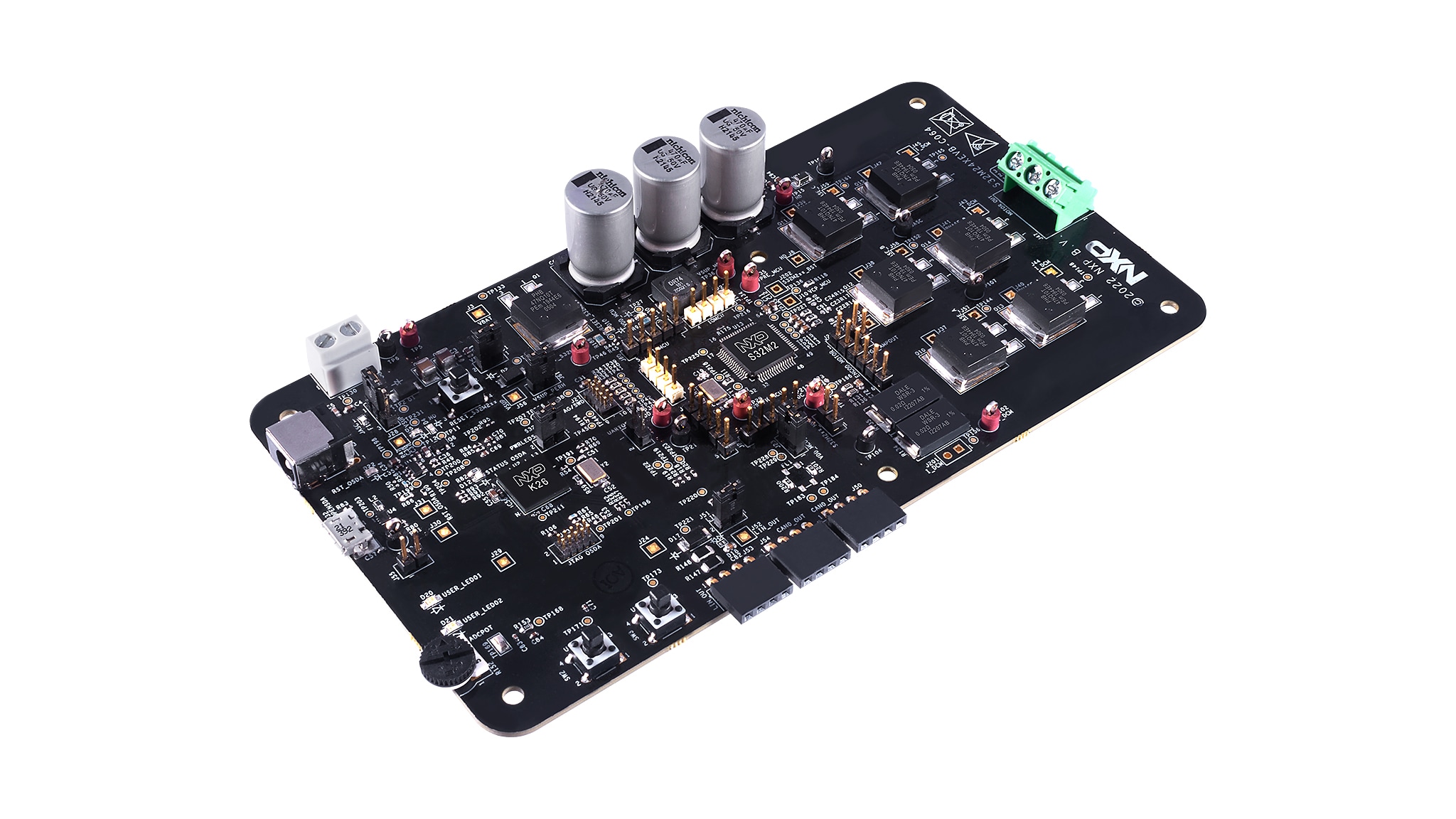

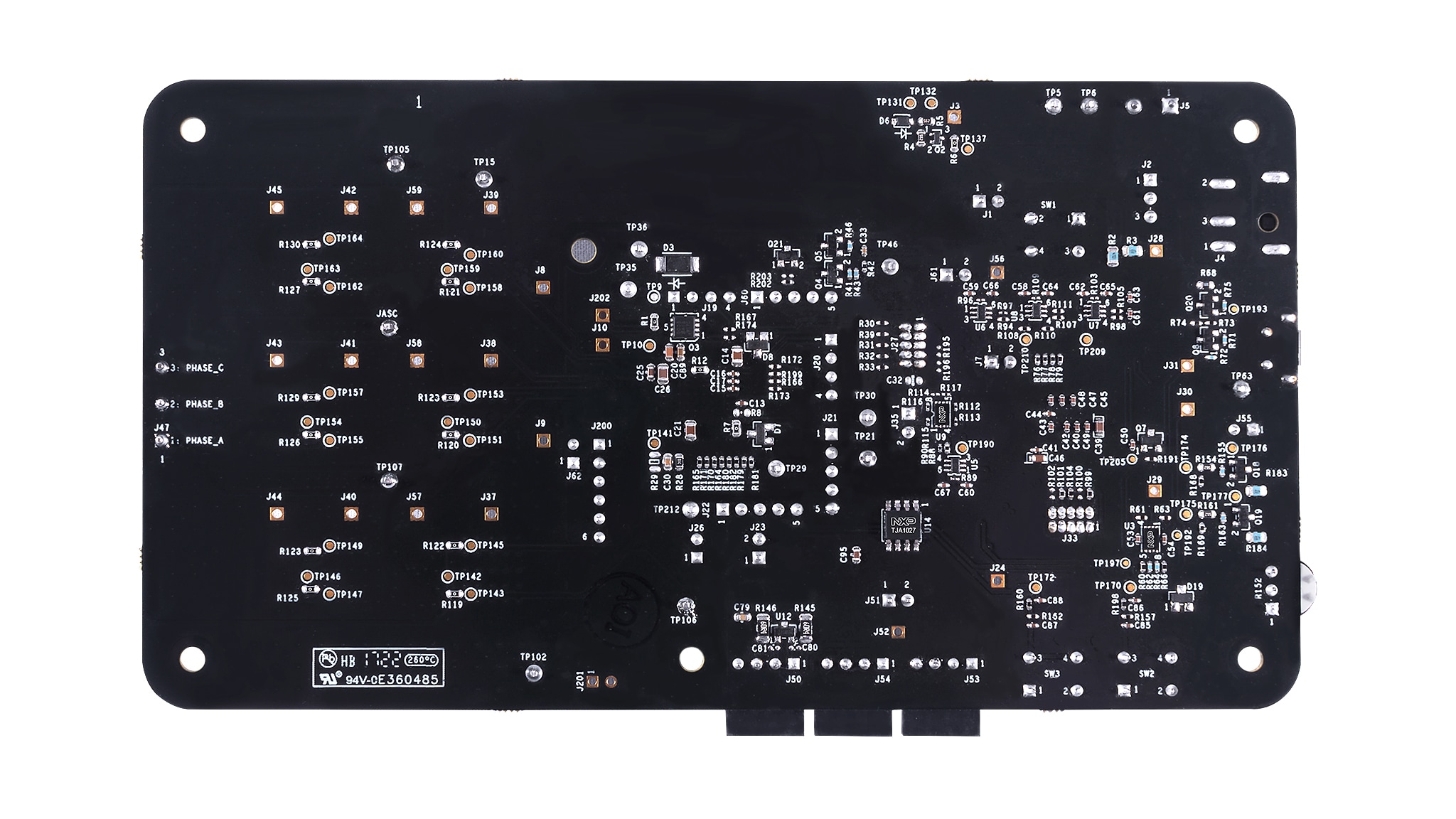

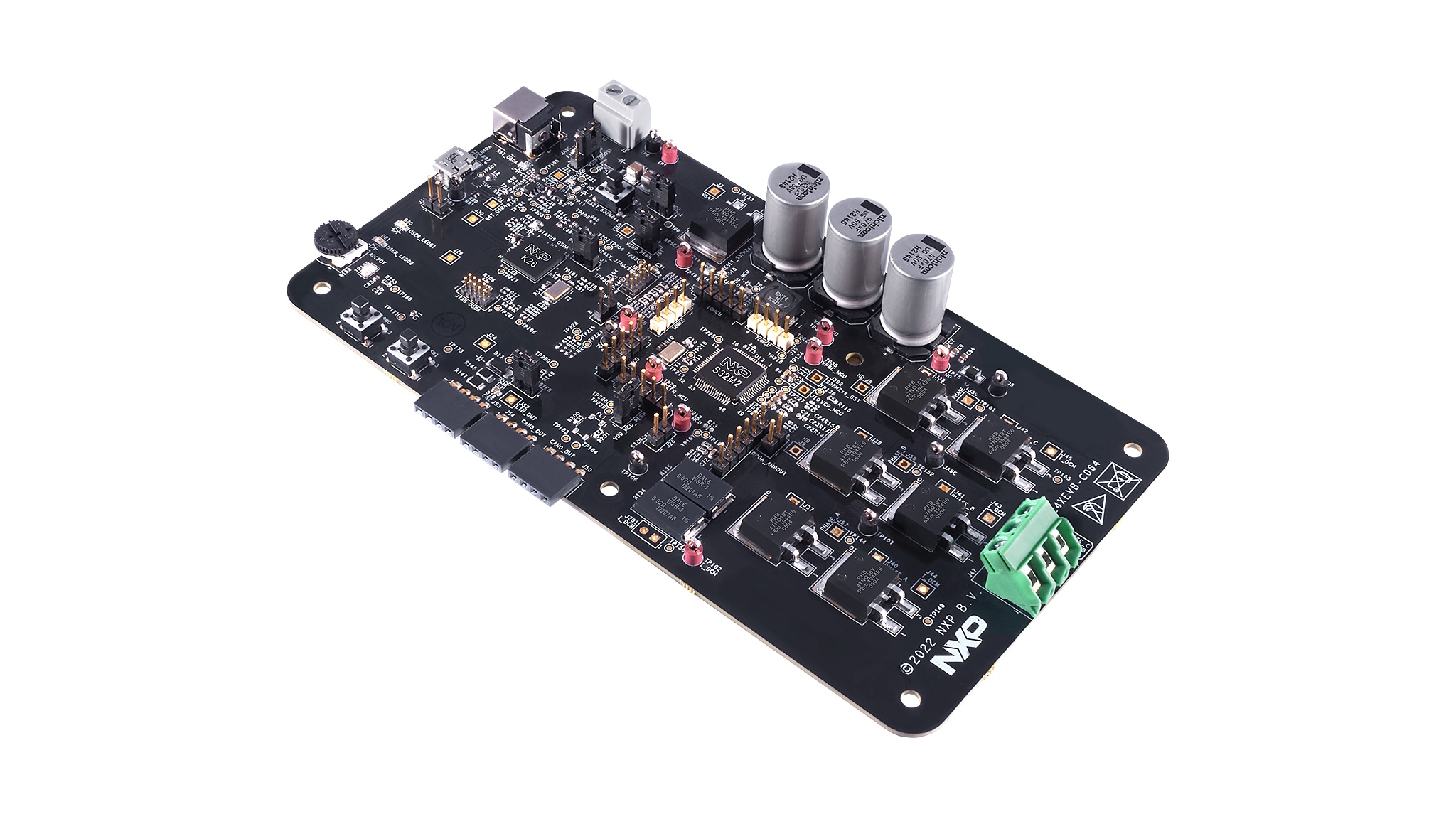

S32M24xEVB-C064およびS32M24xEVB-L064は、サンルーフ制御やシート・ポジション調整に使用される、電動ポンプ、冷却システム、アクチュエータなどの三相ブラシレス直流 (BLDC) および永久磁石同期モータ (PMSM) の制御アプリケーション用に設計された評価ボード (EVB) です。

32ビットArm® Cortex®-M4 S32K1マイクロコントローラと、電圧レギュレータ、ゲート・ドライバ、電流検知、LIN/CAN物理層を備えたアナログ・ダイをシステム・イン・パッケージ (SiP) 設計で提供するS32M24x統合ソリューションをベースにしたこの評価ボードを使用することで、最終的なハードウェア設計を待つことなく、BLDCおよびPMSMの制御アプリケーションのラピッド・プロトタイピングと評価を行うことができます。

S32M24xEVB-C064およびS32M24xEVB-L064は、MCSPTE1AK344のアプリケーション・ソフトウェアと、車載用演算/モータ制御ライブラリ (AMMCLib) セットに加え、リアルタイム・ドライバ (RTD) ソフトウェア・パッケージを活用しており、三相BLDCとPMSMモータ制御の両方の完全なリファレンス実装を実現します。

ブロック図

図を選択する。:

LINインターフェース搭載S32M24評価ボード (EVB)

S32M24 EVB with LIN interface

CANインターフェース搭載S32M24評価ボード (EVB)

S32M24 EVB with CAN interface

S32M24XEVB FOCアプリケーション

-S32M24XEVB FOC Application Block Diagram

S32M24XEVB BLDC 6ステップ・アプリケーション

S32M24XEVB BLDC 6-Step Application Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32M MC向け統合ソリューション

  • S32M2: S32M2 12 Vモータ制御向け統合ソリューション

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

インターフェース

CANシグナル改善

  • TJA1462: スタンバイ・モード対応のCANシグナル改善機能トランシーバ

オートモーティブLINソリューション

  • TJA1027: LIN 2.2A/SAE J2602 Transceiver

特長

ハードウェアの特長

  • S32M24xEVB-C064は、三相PMSMまたはBLDCモータ用に設計され、内部CAN PHYと外部LIN PHYを備えています
  • S32M24xEVB-L064は、三相PMSMまたはBLDCモータ用に設計され、内部LIN PHYと外部CAN PHYを備えています
  • ポジション/速度センサ・オプション：エンコーダ、HALL、またはセンサレス方式
  • 電圧/電流センサ：DCバス電圧と電流、相電圧、BEMF電圧、過電流/電圧/温度保護

ソフトウェア互換性

S32M24xEVB-C064のインターフェース

  • S32M2に統合されたCAN (FD) 物理層

S32M24xEVB-L064のインターフェース

  • S32M2に統合されたLIN物理層

デバッグ・インターフェース

  • シリアル通信用の仮想COMポートを備えたオンボードPEmicroデバッガ（マイクロUSBコネクタ）
  • 10ピンJTAG/SWDコネクタ

イネーブルメント

  • S32M24x RTDドライバを使用してS32 Design Studio for S32 Platformで作成された、ANSI-Cベースのサンプル・ソフトウェア
  • S32M24x RTDドライバで作成されたモデルベース・デザイン・ツールボックス (MBDT) のサンプル・ソフトウェア
  • FreeMASTERによる可視化/構成をサポート
  • MCATツール - ソフトウェア・パッケージに付属
  • S32DS設定ツール (CT) によって生成されるMCUペリフェラルの初期化

購入オプション

S32M24XEVB-C064-Image

クリックして展開

  • S32M24XEVB-C064
    アクティブ

  • S32M24x PMSM/BLDC Motor Control Evaluation Board.

  • キットの内容

    相PMSMまたはBLDCモータ用に設計され、内部CAN PHYと外部LIN PHYを備えたS32M24xEVB-C064評価ボード

  • $199.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: >100
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
S32M24XEVB-L064-Image

クリックして展開

  • S32M24XEVB-L064
    アクティブ

  • S32M24x PMSM/BLDC Motor Control Evaluation Board.

  • キットの内容

    三相PMSMまたはBLDCモータ用に設計され、内部LIN PHYと外部CAN PHYを備えたS32M24XEVB-L064評価ボード

  • $199.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: >100
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
