ワイヤレスM-Busプロトコル・スタックの特長
エンド・デバイス向けプロトコル・スタックであるSTACKFORCE OMS®バージョン4.5.1は、メータリング・アプリケーション向けの実績あるソフトウェア・ソリューションです。このスタックは、ワイヤレスM-Bus準拠に必要なすべてのプロトコル要素を実装し、EN 13757およびそのサブ規格で指定されているオプションと機能の大部分をカバーしています。このスタックは、省スペース、優れたモジュール性、拡張性を実現するために最適化されています。

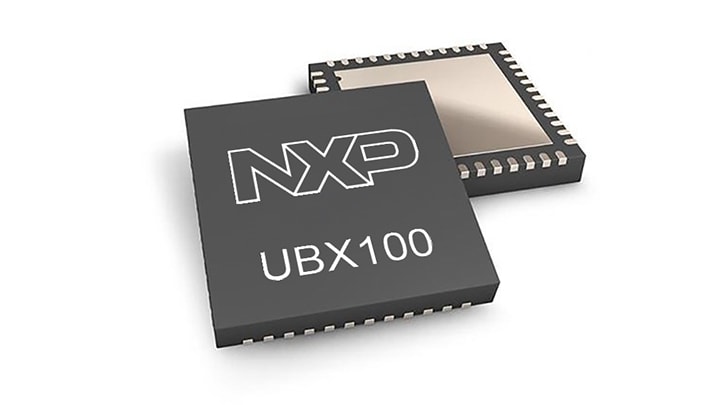

UBX100 Sub-1 GHzワイヤレスM-Busソリューション
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
UBX100 Sub-1 GHz RFトランシーバは、高度に統合されたMCXシリーズのArm Cortex-M33マイクロコントローラにワイヤレスM-Bus双方向メーター通信の機能を付加します。ワイヤレスM-Busは、超低消費電力スマート・メーターおよびAMI (Advanced Metering Infrastructure) アプリケーション用に開発されたオープン規格であり、電力、ガス、水道、およびヒート・メーターの自動読み取りアプリケーションに使用されます。この実証済みのソリューションは、MCUポートフォリオ全体にわたって拡張でき、NXPの幅広いスケーラブルなコネクティビティ・ソリューションを補完します。
UBX100 RFトランシーバは、双方向RF通信用に非常に高いリンク・バジェットを必要とする、さまざまな産業用および家庭用アプリケーション向けに設計されています。
UBX100トランシーバは、2025年第1四半期の一般リリースを予定しています。
製品詳細
特長
主な特長
- 最小600 nAのディープ・スリープ
- W-MBusモードS、C、Tに対応したRFトランシーバ
- MCX MCUシリーズ向けの広範なサンプルを含む、ワイヤレスM-Busプロトコル・スタック、ドライバ、ミドルウェアによって補完
- 超低受信電力：11 mA
- 最大送信出力：+14 dBm (29 mA時)
- 最大感度：–128 dBm (4 kHz時)
- SPI 2 Mbit/s（5線式）
- HVQFN48パッケージ (7 x 7 mm)
- 動作温度範囲：–40°C～+85°C
感度
- 109 dBm（32.768 kbit/s、360 kHz BW時）
- 106 dBm（100 kbit/s、360 kHz BW時）
MCXシリーズの特長
- MCXポートフォリオには、汎用製品からIIoTなどのアプリケーションに特化した製品まで、Arm Cortex-Mベースの多様なマイクロコントローラが含まれており、画期的な製品機能による優れた拡張性を備え、システム設計の簡素化を可能にします。また、広く普及しているMCUXpressoスイートのソフトウェアとツールによって、開発者本位のエクスペリエンスを実現します。
- 最大4 MBのフラッシュと1 MBのSRAMを搭載したMCUにより、拡張性が向上
- 低い有効電力とリーク電流
- 電力要件の厳しいアプリケーション向けに最適化
- 包括的なペリフェラルによる優れた柔軟性
M -バス プロトコル
関連製品
MCX A13x、14x、15x MCU：Arm® Cortex® M33、拡張性の高いデバイス・オプション、低消費電力でインテリジェントなペリフェラルを搭載
MCX N23x Highly Integrated MCUs with On-Chip Accelerators, Intelligent Peripherals and Advanced Security

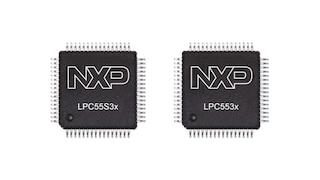

LPC553x/S3x：高度なアナログArm®Cortex®-M33ベースMCUファミリ
