MCX A13x、14x、15x MCU：Arm® Cortex® M33、拡張性の高いデバイス・オプション、低消費電力でインテリジェントなペリフェラルを搭載
Arm® Cortex®-M33コアを搭載したMCX A13x、A14x、A15xマイクロコントローラは、最大96 MHzで動作し、高レベルの統合とアナログ機能を備えています。拡張性の高いデバイス・オプションによって幅広いアプリケーションに対応します。低消費電力でインテリジェントなペリフェラルには、デッドバンド挿入により3組の相補的なPWMペアを生成するタイマや、ハードウェア・ウィンドウ機能と平均化機能を備えた4 Msps 16ビットADCが含まれます。電源アーキテクチャは革新的な設計となっており、小さなフットプリントに収められたシンプルな電源回路で高いI/Oピン利用率と電力効率をサポートします。
このデバイスはMCUXpresso開発者エクスペリエンスによってサポートされており、組込みシステムの開発を迅速に進めることができます。
製品詳細
ブロック図
特長
主な特長
- Arm® Cortex®-M33：96 MHz、396 CoreMark (4.12 CoreMark/MHz)
- 最大1 MBのフラッシュ、最大128 KBのSRAM、8 KBのSRAM（ECC付き）
- ディープ・パワーダウン・モードですべてのRAMを保持可能
- 温度範囲：-40°C～125°C
コア・プラットフォーム
- Arm 32ビットCortex-M33 CPU、FPUおよびDSP拡張命令セット搭載、TrustZoneなし、MPUなし
メモリ
- シングルバンク・フラッシュ：最大1024 KBのフラッシュ、ECC付き（1ビット補正と2ビット検出をサポート）
- フラッシュの最小プログラミング・サイズは16バイト
- 8 KB単位のフラッシュ・スワップをサポート
- 4 KB RAMを使用するキャッシュ・エンジン
- 最大128 KBのRAM、8 KBまで構成可能、ECC付き（1ビット補正と2ビット検出をサポート）
- ディープ・パワーダウン・モードですべてのRAMを保持可能
ペリフェラル
- アナログ
- 最大2つのシングルエンド16ビットADC：12ビット・モードで4.0 Mサンプル/秒、16ビット・モードで3.2 Mサンプル/秒のサンプル・レート。最大32のADC入力チャネルと複数の内部および外部トリガ入力
- ADCごとに1つの内蔵温度センサ
- 12ビットDAコンバータ (DAC) x 1
- 8入力ピンの高速コンパレータ x 2、内部リファレンスとしての8ビットDAC。1つのコンパレータはディープ・パワーダウン・モードでも動作し、低消費電力モードからのウェイクアップ・ソースとして使用可能
- 1つのオペアンプでPGAをサポート
- タイマ
- 最大5つの32ビット標準汎用非同期タイマ/カウンタを搭載し、各タイマが最大4つのキャプチャ入力と4つのコンペア出力をサポート。特定のタイマ・イベントを選択してDMA要求を生成可能
- 低消費電力タイマ
- 周波数測定タイマ
- ウィンドウ・ウォッチドッグ・タイマ
- ウェイク・タイマ
- 1 MHzのクロックで動作するMicroTickタイマ (UTICK)。フラッシュがオフで非常に消費電力の低いディープ・スリープ・モードも含め、各種の省電力モードからデバイスをウェイクアップ可能
- 42ビットのフリーランニングOSタイマを、システムの継続的なタイムベースとして任意の省電力モードで利用可能
- 通信インターフェース
- オンチップPHYを搭載したUSB 2.0フル・スピードのデバイス・コントローラ。デバイス・モードで水晶発振子不要の動作をサポート
- マスタ・モードで最大50 MHzの動作周波数に対応する最大2つのLPSPIモジュール
- Standard、Fast、Fast+、Ultra Fastの各モードをサポートする最大4つのLPI2C
- 非同期シリアル通信機能を提供する最大5つのLPUART
- I3Cバス・インターフェース x 1
- FlexIO x 1（ディスプレイ・ドライバやカメラ・インターフェースなど、各種シリアル・インターフェースおよびパラレル・インターフェースとしてプログラム可能）（品番により異なります）
- FD付きFlexCAN x 1（品番により異なります）
- 高度なモータ制御サブシステム
- 最大2つのFlexPWMにそれぞれ3つのサブモジュールが搭載され、12の相補的なPWM出力を提供（Nanoedgeモジュールなし）
- 最大2つの直交デコーダ (eQDC) により、産業用モータ制御アプリケーションで使用される位置/速度センサへのインターフェース機能を提供
- 最大2つのAOI（AND/OR/反転）モジュールで最大4個の出力トリガをサポート
MCUXpresso開発者エクスペリエンス
- MCUXpressoエコシステムのサポート
- 各種IDEを選択可能
- ピン、クロック、ペリフェラル、セキュリティ、メモリの構成ツール
- セキュリティのプログラミングおよびプロビジョニング・ツール
- ソフトウェア開発キット (SDK)
- Zephyr™ RTOSのサポート
セキュリティ
- デバイスのライフサイクル管理
- フラッシュの読み取り/書き込み/実行権限がMBCで保護され、ロック可能
- IETFのRFC4122バージョン5仕様に準拠した、デバイスごとの128ビットUniversal Unique Identifier (UUID)
- コード・ウォッチドッグおよびGlikey（グリッチ攻撃耐性を備えた鍵アクセス）により、セキュリティ監視をサポート
パッケージ
- 64LQFP、10x10 mm、32QFN、5x5 mm、48QFN、7x7 mm
関連製品

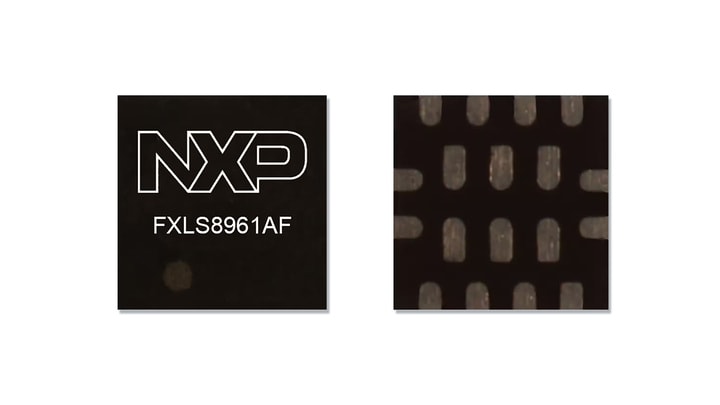

±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ
