i.MX 6ULL Applications Processor | Single Arm® Cortex®-A7 @ 900 MHz

動画の上をクリックすると再生されます。

The i.MX 6ULL is a power efficient and cost-optimized applications processor family featuring an advanced implementation of a single Arm Cortex-A7 core, which operates at speeds up to 900 MHz. The i.MX 6ULL applications processor includes an integrated power management module that reduces the complexity of an external power supply and simplifies power sequencing. Each processor in this family provides various memory interfaces, including 16-bit LPDDR2, DDR3, DDR3L, raw and managed NAND flash, NOR flash, eMMC, Quad SPI and a wide range of other interfaces for connecting peripherals such as WLAN, Bluetooth^®, GPS, displays and camera sensors.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

i.MX 6ULL Block Diagram

図を取得する PDF

Features

CPU Complex

Cortex-A7 core up to 900 MHz, 128 KB L2 cache

Display

Parallel LCD Display up to WXGA (1366x768)
8/10/16/24-bit Parallel Camera Sensor Interface
Electrophoretic display controller support direct-driver for E-Ink EPD panel, with up to 2048x1536 resolution at 106 Hz

Memory

16-bit LP-DDR2, DDR3/DDR3L
8/16-bit Parallel NOR FLASH / PSRAM
Dual-channel Quad-SPI NOR FLASH
8-bit Raw NAND FLASH with 40-bit ECC

Connectivity

2x MMC 4.5/SD 3.0/SDIO Port
2x USB 2.0 OTG, HS/FS, Device or Host with PHY
Audio Interfaces include 3x I2S/SAI, S/PDIF Tx/Rx
2x 10/100 Ethernet with IEEE 1588
2x 12-bit ADC, up to 10 input channel total, with resistive touch controller (4-wire/5-wire)

Advanced Power Management

Partial PMU Integration

Security

Security Block: TRNG, Crypto Engine (AES with DPA, TDES/SHA/RSA), Secure Boot

Package

14x14 289 MAPBGA 0.8mm pitch
9x9 272 MAPBGA 0.5 mm pitch

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

2 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

シミュレーションとモデル
BSDL file for i.MX 6ULL

ZIP改訂 1Jul 11, 2017 14:54:0012.1 KBiMX6ULL-BSDL

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
i.MX 6ULL IBIS Model files

ZIP改訂 1.0Jan 11, 2017 00:00:0013.6 MBIMX6ULL_IBIS

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ハードウェア

クイック・リファレンスボードタイプ.

1 ハードウェア提供

評価・開発ボード
Evaluation kit for the i.MX 6ULL and 6ULZ Applications Processor注目

MCIMX6ULL-EVK

1-5 の 39 ハードウェア提供

組み込みボード・ソリューション
SECO Santaro Vision 10.1 FM MX6

10.1 inch Flush Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
PicoCore™MX6UL100

tiny low power Computer On Module (35x40mm) based on NXP i.MX6ULL (PicoCoreMX6UL100)

By F&S Elektronik Systeme GmbH Gold パートナー
組み込みボード・ソリューション
phyBOARD-Segin i.MX 6UL

Off-the-shelf industrial grade Single Board Computer (SBC) solution supporting the phyCORE-i.MX 6UL SOM.

By PHYTEC Platinum パートナー
組み込みボード・ソリューション
System on module FETMX6ULL-C

FETMX6ULL-C system on module is designed based on NXP Cortex-A7 featuring CPU i.MX6ULL processor. It runs at 800MHz, and the SoM is compact but powerful. It can support 8...

By Forlinx Embedded Technology Co., Ltd Gold パートナー
組み込みボード・ソリューション
efus™A7UL

Secure low power COM with WLAN/ BT based on NXP i.MX6ULL (efusA7UL)

By F&S Elektronik Systeme GmbH Gold パートナー
組み込みボード・ソリューション

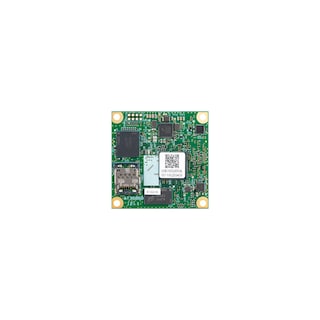

Armadillo-610

System-on-Module type of "Armadillo-640" with i.MX 6ULL. It can be flexibly expanded by developing carrier boards for purposes.

By Atmark Techno, Inc. Gold パートナー
組み込みボード・ソリューション
GEA-L MX6ULL

i.MX 6ULL based EDIMM-L 3V3 SOM

By Engicam Gold パートナー
組み込みボード・ソリューション
SECO SBC-SANTARO-MX6

Single Board Computer (SBC) based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
MSC SM2S-IMX6ULL

The MSC SM2S-IMX6ULL is based on NXP i.MX 6ULL/ULZ, a power efficient and cost-optimized applications processor family featuring an advanced implementation of a single AR...

By Avnet Embedded Platinum パートナー
組み込みボード・ソリューション
MBa6ULxL

Single Board Computer (SBC) based on TQMa6ULxL as a cost-effective and smart platform.

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション
MicroGEA MX6ULL

The MicroGEA Module is the smallest module on the market based on i.MX 6ULL; everything is included in a very amazing size of 25 x 25 mm , with a height of 3.5 mm.

By Engicam Gold パートナー
組み込みボード・ソリューション
TQMa6ULxL

Energy-efficient and future-oriented Cortex A7 LGA module based on i.MX6UL and i.MX6ULL.

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション
Embeded computer FCU1104 for gateway application

FCU1104 embedded computer is designed based on NXP i.MX6UL L SoC( Cortex -A7) with advantages of cost efficient, advanced performance and high stability. It runs at speed...

By Forlinx Embedded Technology Co., Ltd Gold パートナー
組み込みボード・ソリューション
PICO-IMX6ULL

The PICO-IMX6ULL is an ultra-efficient SoM featuring NXP i.MX6ULL application processor, an advanced implementation of a single ARM Cortex-A7 core.

By TechNexion Ltd Gold パートナー
組み込みボード・ソリューション
SECO Santaro Vision 7 RM MX6

7.0 inch Outdoor Rear Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
MYD-Y6ULX-V2 Development Board

MYD-Y6ULX Development Board is the evaluation board for MYC-Y6ULX series SOM.It offers Dual-Ethernet,LCD interface,Camera interface, USB,CAN,RS232,RS485,4G LTE Module(Min...

By MYIR Electronics Limited Gold パートナー
組み込みボード・ソリューション

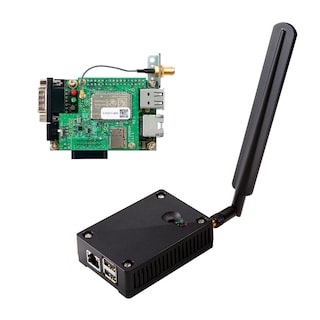

Armadillo-IoT Gateway A6

IoT gateway that supports intermittent operation for power-saving. It can also be operated by solar power generation, connect with LTE-M communication for cloud.

By Atmark Techno, Inc. Gold パートナー
組み込みボード・ソリューション
SECO SBC-NALLINO-MX6ULL

Single Board Computer (SBC) based on NXP i.MX6ULL processor.

By SECO Gold パートナー
組み込みボード・ソリューション
Single board computer OKMX6ULL-S

OKMX6UL L-S single board computer is based on NXP Cortex -A7 low power featuring processor i.MX6UL L@ 800MHz, it has two native Ethernet ports, two CAN controller and eig...

By Forlinx Embedded Technology Co., Ltd Gold パートナー
組み込みボード・ソリューション
SECO Santoka Vision 10.1 PM MX6

10.1 inch Panel Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
i.MX 6 Android and Linux Platform

It is a generic i.MX6 Android/Linux SBC supporting WiFi, BT, 4G, Camera, Ethernet, HDMI, LVDS, CAN, USB, RS232/485, -40~85℃ industrial design.

By Shenzhen Huameishi Tech Co., Ltd. Gold パートナー
組み込みボード・ソリューション
Ka-Ro TX 6 ULL Computer-on-Module

TX6 ULL includes the i.MX 6 ULL Cortex A7 at 800 MHz 512MB RAM, 4GB eMMC flash and PMIC. -25 to 85C Operating Range All Ka-Ro TX modules are pin-compatible and have ...

By Ka-Ro electronics GmbH Gold パートナー
組み込みボード・ソリューション
SECO SBC-SANTOKA-MX6

Single Board Computer (SBC) based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
SECO Santoka Vision 10.1 FM MX6

10.1 inch Flush Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
MYS-6ULX Single Board Computer

i.MX 6UltraLite / 6ULL ARM Cortex-A7 Processor based SBC.256MB DDR3, 256MB Nand Flash memory.With Ethernet, LCD, USB Host, Device, TF Card sockets.On Board WiFi Module fo...

By MYIR Electronics Limited Gold パートナー
組み込みボード・ソリューション
i.MX 6 UL/ULL/ULZ SODIMM SOM(System on Module)

i.MX6UL based SODIMM CPU module integrates power efficient high performance ARM Cortex A7 CPU core operating up to 528MHz speed, integrated with on-board PMIC, Flash, DDR...

By iWave Global Gold パートナー
組み込みボード・ソリューション

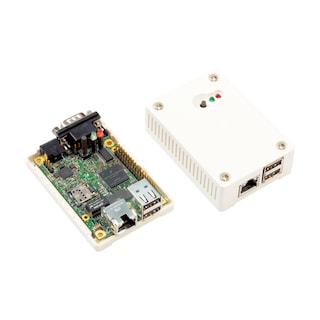

Armadillo-640

Single board computer with i.MX 6ULL. It has various interfaces and power-saving mode, so it can be adopted in battery-powered devices.

By Atmark Techno, Inc. Gold パートナー
組み込みボード・ソリューション
PicoCore™MX6UL

tiny low power Computer On Module (35x40mm) based on NXP i.MX6ULL (PicoCoreMX6UL)

By F&S Elektronik Systeme GmbH Gold パートナー
組み込みボード・ソリューション
SECO Santaro Vision 10.1 PM MX6

10.1 inch Panel Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
MYC-Y6ULX-V2 SOM

NXP i.MX 6UL/6ULL ARM Cortex-A7 Processors based SOM. With 256MB DDR and 256MB Nand Flash (4GB eMMC is optional) on board.1.0mm pitch 140-pin Stamp Hole Expansion Interf...

By MYIR Electronics Limited Gold パートナー
組み込みボード・ソリューション
TQMa6ULx

Energy-efficient and future-oriented Cortex A7 module based on i.MX6UL and i.MX6ULL.

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション
VAR-SOM-6UL System on Module

A member of the VAR-SOM Pin2Pin product family, providing full scalability on iMX6 and iMX8 SoM solutions. Based on iMX 6UltraLite/ 6ULL/ 6ULZ 900MHz ARM Cortex-A7 proces...

By Variscite Platinum パートナー
組み込みボード・ソリューション
DART-6UL System on Module

Measuring only 25x50mm, the DART-6UL is a highly flexible System-on-Module based on NXP iMX 6UltraLite/ 6ULL/ 6ULZ 900MHz ARM Cortex-A7 processor. The DART-6UL provides a...

By Variscite Platinum パートナー
組み込みボード・ソリューション
system on module FETMX6ULL-S

FETMX6ULL-S system on module is based on NXP Cortex -A7 low power featuring processor i.MX6UL L@ 800MHz, it has two native Ethernet ports, two CAN controller and eight se...

By Forlinx Embedded Technology Co., Ltd Gold パートナー
組み込みボード・ソリューション
Colibri iMX6ULL

SODIMM sized modules with peak frequency up to 800MHz and 256MB to 512MB RAM. Key benefits include optional dual-band 802.11ac Wi-Fi and Bluetooth 4.2, integrated securit...

By Toradex® Platinum パートナー
モジュール
LILY-W1

Wi-Fi module base on NXP Wi-Fi chip 88W8801

By u-blox AG Gold パートナー
モジュール
MAYA-W2

Compact Wi-Fi 6 + Bluetooth 5.4 + 802.15.4 host-based multiradio modules, secure tri-radio 1/2 antenna pins, U.FL connectors or embedded antenna MAYA-W260, MAYA-W261, MA...

By u-blox AG Gold パートナー
モジュール
MAYA-W1

Compact Wi-Fi 4 + Bluetooth 5.2 host-based multiradio modules 1 or 2 antenna pins, U.FL connectors, or embedded antenna MAYA-W160-00B, MAYA-W161-00B, MAYA-W166-00B, MAYA-...

By u-blox AG Gold パートナー
モジュール
PIXI-IW416

NXP IW416 Wi-Fi 4 and Bluetooth 5.2 M2. 1216 Module

By TechNexion Ltd Gold パートナー
