i.MX 6DualPlus Applications Processors | Dual Arm Cortex-A9 for extreme graphics performance| 1.2 GHz

動画の上をクリックすると再生されます。

The i.MX 6DualPlus family delivers dramatic graphics and memory performance enhancements and are pin-compatible with a broad range of i.MX 6 processors. This device encompasses a dual-core Arm^® Cortex^®-A9 platform running up to 1.2 GHz* with 1 MB of L2 cache, advanced graphics, prefetch and resolve engine, and optimized 64-bit DDR3 or 2-ch., 32-bit LPDDR2 support. Integrated FlexCAN, MLB busses, PCI Express^® and SATA-2 provide excellent connectivity, while integration of LVDS, MIPI display port, MIPI camera port and HDMI v1.4 makes it an ideal multicore platform for a leading-edge consumer, automotive and industrial multimedia applications which require higher graphics performance.

Visit www.nxp.com/imx6tools for the latest software and tools.

* 1.0 GHz available now. For 1.2 GHz, contact NXP for availability.

i.MX 6 applications processors are part of NXP's EdgeVerse™ edge computing platform.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

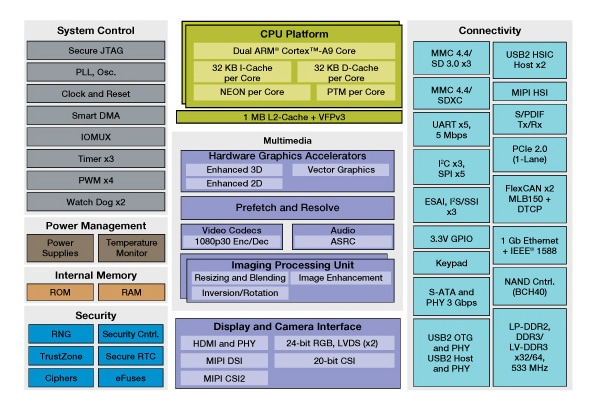

i.MX 6DualPlus Multimedia Applications Processor Block Diagram

図を取得する PDF

Features

CPU Complex

Embedded prefetch and resolve engine
GPU 3D
- Vivante GC2000
- 200Mtri/s 1000Mpxl/s, OpenGL^® ES 3.0 and Halti, OpenCL^™ 1.1 EP
GPU 2D(Vector Graphics)
- Vivante GC355
- 300Mpxl/s, OpenVG^™ 1.1
GPU 2D(8-layer Composition)
- Vivante GC320
- 600Mpxl/s, BLIT
Video Decode
- HD (1080p + 720p) 30fps
Video Encode
- HD 1080p 30fps
Camera Interface
- Types: 1x 20-bit parallel, MIPI-CSI2 (4 lanes), three simultaneous inputs

Memory

512KB OCRAM
DDR
- Significant increase in 64-bit memory bus performance, and memory interfaces support DDR3, DDR3L and LP-DDR2 at 533 MHz
2x32 LP-DDR2, 1x64 DDR3 / DDR3L

Connectivity

Four USB 2.0
- 1x HS USB 2.0 OTG + PHY
- 1x HS USB 2.0 Host + PHY
- 2x HS USB 2.0 Host (HSIC)
Ethernet
- 1 Gbps + IEEE^®1588
Expansion Ports
- 4x eMMC 4.5 / SD 3.0
- 5x SPI, 5x UART, 3x I²C
- PCIe 2.0 (1 lane)

Display

2x QXGA (2048x1536)
or 2x WXGA (1280 x 720)

Advanced Power Management

PMU integration
NXP^® PF0100F9 power management unit

Package and Temperature

2x Arm^® Cortex^®-A9 up to 1.2 GHz per core
1 MB L2 cache
32 KB instruction and data caches
NEON SIMD media accelerator

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

2 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

シミュレーションとモデル
IBIS Model file for i.MX 6DQP

ZIP改訂 1Jan 11, 2017 00:00:0025135 KBIMX6DQP-IBIS

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
BSDL file for i.MX 6QuadPlus and i.MX 6DualPlus

ZIP改訂 1Feb 19, 2016 00:00:0021.5 KBIMX6DP-6QP-BSDL

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ハードウェア

クイック・リファレンスボードタイプ.

1 ハードウェア提供

評価・開発ボード

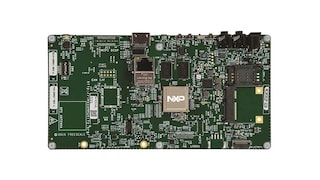

SABRE Board for Smart Devices Based on the i.MX 6QuadPlus Applications Processors

RD-IMX6QP-SABRE

1-5 の 22 ハードウェア提供

組み込みボード・ソリューション
phyBOARD-Nunki i.MX 6

phyBOARD-Nunki is designed especially for image processing applications-a further development of our proven phyBOARD-Mira. It makes optimal use of the two Image Processin...

By PHYTEC Platinum パートナー
組み込みボード・ソリューション
TQMa6x

- Graphic - Extended temperature range - eMMC Flash - Low power consumption (typ. 4 W) - Long-term availability - IEEE 1588 Support - Security functions

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション
MicroGEA MX6ULL

The MicroGEA Module is the smallest module on the market based on i.MX 6ULL; everything is included in a very amazing size of 25 x 25 mm , with a height of 3.5 mm.

By Engicam Gold パートナー
組み込みボード・ソリューション

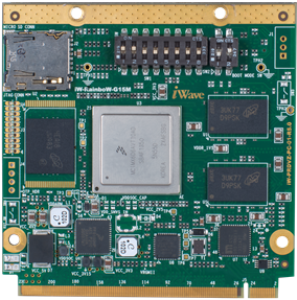

i.MX6 DualPlus Qseven SOM (System on Module)
