i.MX 6QuadPlus Applications Processors | Quad Arm® Cortex®-A9 with extreme graphics performance and enhanced power management

動画の上をクリックすると再生されます。

The i.MX 6QuadPlus family delivers dramatic graphics and memory performance enhancements and are pin-compatible with a broad range of i.MX 6 processors. This device encompasses a quad-core Arm^® Cortex^®-A9 platform running up to 1.2 GHz* with 1 MB of L2 cache, advanced graphics, prefetch and resolve engine, and optimized 64-bit DDR3 or 2-ch., 32-bit LPDDR2 support. Integrated FlexCAN, MLB busses, PCI Express^® and SATA-2 provide excellent connectivity, while integration of LVDS, MIPI display port, MIPI camera port and HDMI v1.4 makes it an ideal multicore platform for a leading-edge consumer, automotive and industrial multimedia applications which require higher graphics performance.

Visit www.nxp.com/imx6tools for the latest software and tools.

* 1.0 GHz available now. For 1.2 GHz, contact NXP^® for availability.

i.MX 6 applications processors are part of NXP's EdgeVerse™ edge computing platform.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

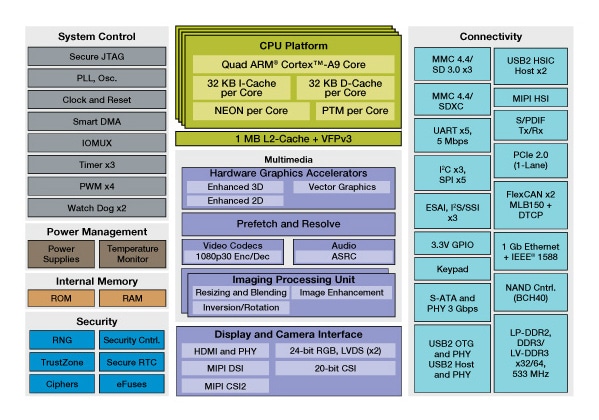

i.MX 6QuadPlus Multimedia Applications Processor Block Diagram

図を取得する PDF

Features

CPU Complex

4x Arm^{^®} Cortex^®-A9 up to 1.2 GHz per core
1 MB L2 cache
32 KB instruction and data caches
NEON SIMD media accelerator

Multimedia

Embedded prefetch and resolve engine
GPU 3D
- Vivante GC2000
- 200Mtri/s 1000Mpxl/s, OpenGL^{^®} ES 3.0 and Halti, OpenCL^™ 1.1 EP
GPU 2D(Vector Graphics)
- Vivante GC355
- 300Mpxl/s, OpenVG^™ 1.1
GPU 2D(8-layer Composition)
- Vivante GC320
- 600Mpxl/s, BLIT
Video Decode
- HD (1080p + 720p) 30fps
Video Encode
- HD 1080p 30fps
Camera Interface
- Types: 1x 20-bit parallel, MIPI-CSI2 (4 lanes), three simultaneous inputs

Memory

512KB OCRAM
DDR
- Significant increase in 64-bit memory bus performance, and memory interfaces support DDR3, DDR3L and LP-DDR2 at 533 MHz
  - 2x32 LP-DDR2, 1x64 DDR3 / DDR3L

Connectivity

Four USB 2.0
- 1x HS USB 2.0 OTG + PHY
- 1x HS USB 2.0 Host + PHY
- 2x HS USB 2.0 Host (HSIC)
Ethernet
- 1 Gbps + IEEE^{^®}1588
Expansion Ports
- 4x eMMC 4.5 / SD 3.0
- 5x SPI, 5x UART, 3x I²C
- PCIe 2.0 (1 lane)

Display

2x QXGA (2048x1536)
or 2x WXGA (1280 x 720)

Advanced Power Management

PMU integration
NXP PF0100F9 power management unit

Security

Advanced security supporting:

High Assurance Boot
Cryptographic cipher engines
Random number generator
Tamper-resistant RTC

Package and Temperature

21 x 21mm, 0.8 mm BGA
Consumer (-20C to +105C), up to 1.2 GHz*
Industrial (-40C to +105C), up to 800 MHz
Automotive (-40C to +125C), AEC-Q100, up to 1 GHz

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

3 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

シミュレーションとモデル
BSDL file for i.MX 6QuadPlus and i.MX 6DualPlus

ZIP改訂 1Feb 19, 2016 00:00:0021.5 KBIMX6DP-6QP-BSDL

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
IBIS Model file for i.MX 6DQP

ZIP改訂 1Jan 11, 2017 00:00:0025135 KBIMX6DQP-IBIS

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
Design files for i.MX 6QuadPlus CPU3 Card with AVB

ZIP改訂 AMar 2, 2016 00:00:0022.9 MBi.MX6QP_SABRE_AI_DESIGNFILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ハードウェア

クイック・リファレンスボードタイプ.

3 ハードウェア提供

評価・開発ボード
SABRE for Automotive Infotainment Based on the i.MX 6 Series注目

RDIMX6SABREAUTO
評価・開発ボード
SABRE Board for Smart Devices Based on the i.MX 6QuadPlus Applications Processors注目

RD-IMX6QP-SABRE
リファレンス・デザイン
i.MX Surround View System

SURROUND-VIEW-APPLICATION

1-5 の 30 ハードウェア提供

組み込みボード・ソリューション
phyBOARD-Nunki i.MX 6

phyBOARD-Nunki is designed especially for image processing applications-a further development of our proven phyBOARD-Mira. It makes optimal use of the two Image Processin...

By PHYTEC Platinum パートナー
組み込みボード・ソリューション
TQMa6x

- Graphic - Extended temperature range - eMMC Flash - Low power consumption (typ. 4 W) - Long-term availability - IEEE 1588 Support - Security functions

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション
MicroGEA MX6ULL

The MicroGEA Module is the smallest module on the market based on i.MX 6ULL; everything is included in a very amazing size of 25 x 25 mm , with a height of 3.5 mm.

By Engicam Gold パートナー
組み込みボード・ソリューション
Nitrogen6 MAX SBC

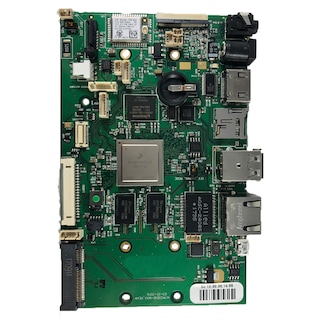

The Nitrogen6_MAX is a turbo-charged version of our popular Nitrogen6X platform. Nitrogen6_MAX is a single board computer that features the same Quad-Core i.MX6 processor...

By Ezurio Gold パートナー
組み込みボード・ソリューション
Voice Control Kit

Voice control kits uses i.MX 6 processor, vicCONTROL industrial is ready-to-use out of the box. These kits allow a direct integration into an application development and ...

By PHYTEC Platinum パートナー
組み込みボード・ソリューション
VAR-SOM-MX6 System on Module

Embedding the i.MX6 QuadPlus/Quad/Dual/DualLite/Single core ARM CA9, the VAR-SOM-MX6 allows designers to use a single System on Module in a broad range of applications to...

By Variscite Platinum パートナー
組み込みボード・ソリューション
MSC Q7-IMX6PLUS

The design of the MSC Q7-IMX6PLUS module was optimized to provide an especially economic platform for NXP’s i.MX6 and i.MX6Plus CPUs offering quad-core, dual-core and sin...

By Avnet Embedded Platinum パートナー
組み込みボード・ソリューション
armStone™A9r2

Single Board Computer in PicoITX form factor with GB Ethernet, WLAN/BT an MIPI-CSI camera based on NXP i.MX6 (armStoneA9r2)

By F&S Elektronik Systeme GmbH Gold パートナー
組み込みボード・ソリューション
EDM1-IMX6

EDM1-IMX6 based on NXP i.MX6 scalable single/dual/quad core applications processor is targeting multimedia applications with LVDS, TTL, HDMI, S/PDIF, I²S, MIPI Camera and...

By TechNexion Ltd Gold パートナー
組み込みボード・ソリューション
SECO Santoka Vision 10.1 PM MX6

10.1 inch Panel Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
Ka-Ro TX 6 i.MX 6 QuadPlus Computer-on-Module

TX6 Quad Plus includes the i.MX 6 QuadPlus Cortex A9 at 800 MHz 2 GB RAM, 4 GB eMMC flash and PMIC. -40 to 85C Operating Range All Ka-Ro TX modules are pin-compatibl...

By Ka-Ro electronics GmbH Gold パートナー
組み込みボード・ソリューション
SECO SBC-SANTOKA-MX6

Single Board Computer (SBC) based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
SECO Santoka Vision 10.1 FM MX6

10.1 inch Flush Mount HMI based on NXP i.MX6 processor.

By SECO Gold パートナー
組み込みボード・ソリューション
VAR-SOLOCustomBoard

The VAR-SOLOCustomBoard Single Board Computer (SBC) can serve both as a development platform and as an end product. in conjunction with the VAR-SOM-SOLO/DUAL and the VAR-...

By Variscite Platinum パートナー
組み込みボード・ソリューション
i.MX6 QuadPlus Qseven SOM (System on Module)

i.MX6 QuadPlus core ARM cortex A9 @1GHz Qseven compatible SoM with on-board 1GB DDR3(expandable), eMMC flash and micro SD slot. It supports industry latest high performan...

By iWave Global Gold パートナー
組み込みボード・ソリューション
MSC SM2S-IMX6

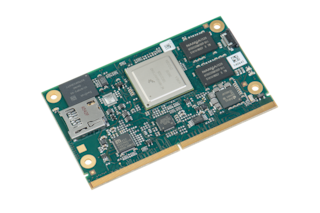

MSC SM2S-IMX6 module is based on NXP’s i.MX 6 processors offering quad-, dual- and single-core ARM® Cortex™-A9 compute performance at very low power consumption and excel...
