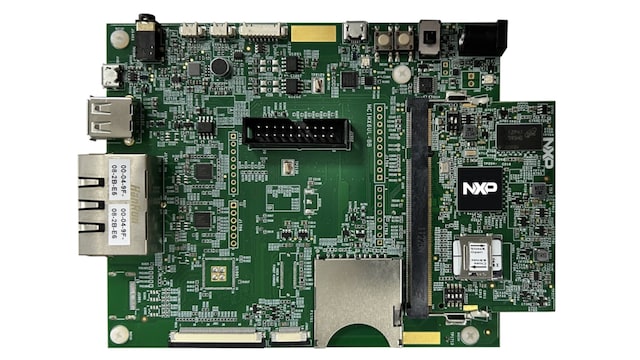

The i.MX 6ULL EVK is a market-focused development tool based on the i.MX 6ULL applications processor. The i.MX6 ULL processor is part of an efficient and cost-optimized product family that features an advanced implementation of a single Arm^® Cortex^®-A7 core operating at speeds of up to 900 MHz. This EVK enables an LCD display and audio playback as well as many connectivity options. It is designed to showcase the commonly used features of the processor in a small, low-cost package and to facilitate software development with the ultimate goal of faster time to market through the support of the Linux^® operating system.

The i.MX 6ULL EVK is also used to support i.MX 6ULZ application development.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 6プロセッサ

i.MX6ULL: Arm^® Cortex^®-A7搭載i.MX 6ULLシングルコア・プロセッサ
i.MX-6ULZ: Arm^® Cortex^®-A7コア搭載の超低コストLinux^®プロセッサ

Features

Processor

NXP i.MX6ULL 900 MHz Arm Cortex-A7 core, MCIMX6Y2DVM09AB

Power management

Discretes

Memory

4 Gb DDR3L SDRAM, 400 MHz
256 MB Quad SPI Flash
MicroSD connector
Footprint for eMMC
Footprint for NAND Flash

Size

2.66 inch x 1.27 inch (6.76 cm x 4.24 cm), 4-layer board

Display board interface

LCD expansion port connector
HDMI connector and footprint for HDMI transmitter

Audio

Audio codec
3.5 mm Stereo Headphone output
Mono-Microphone input on board
Left and Right Speaker Out connectors

Connectivity

One USB 2.0 Micro-B OTG connectors
One USB 2.0 Standard-A host connectors
Two Ethernet (10/100T) connectors
Dual CAN connector
SD/SDIO connector

Camera

Parallel camera connector

Sensors

NXP^® MAG3110 eCOMPASS
NXP FXLS8471Q accelerometer
Footprint for gyroscope

Debug

20-pin standard JTAG connector
UART to Micro USB connector

Expansion port

Arduino^® header

Size

5.12 inch x 4.25 inch (13.0 cm x 10.8 cm), 4-layer board

購入オプション

クリックして展開

MCIMX6ULL-EVK
アクティブ
MCIMX6ULL-EVK.

JP¥ 21,929
の数量に対して 1
- 在庫: 在庫あり
- 在庫: 5
- 配送: 通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 31 ドキュメント

ユーザ・ガイド
Getting Started with the MCIMX6ULL-EVK Evaluation Kitはじめに

HTMLOct 7, 2016GS-MCIMX6ULL-EVK
ファクト・シート
i.MX 6ULL Application Processor Fact Sheet

PDF改訂 5Sep 27, 2019301.2 KBEVKIMX6ULFS, 中文
ファクト・シート
i.MX 6 Series of Applications Processors Fact Sheet

PDF改訂 15Jun 14, 2017314.9 KBIMX6SRSFS, 中文
ファクト・シート
i.MX 6ULL Application Processor Fact Sheet

PDF改訂 Rev 2Sep 1, 20164.5 MBEVKIMX6ULLFS
クイック・リファレンス・ガイド
Evaluation Kit based on i.MX 6ULL Quick Start Guide

PDF改訂 3Nov 9, 2023511.5 KBIMX6ULLQSG, 中文

アカウントが必要です
リリース・ノート
L5.15.71_2.2.2_LINUX_RN

PDF改訂 LF_L5.15.71_2.2.2Oct 31, 2023464.5 KBL5.15.71_2.2.2_LINUX_RN
リリース・ノート
L5.10.72_2.2.3_LINUX_RN

PDF改訂 LF_L5.10.72_2.2.3Dec 8, 2022457.8 KBL5.10.72_2.2.3_LINUX_RN

アカウントが必要です
リリース・ノート
L5.10.72_2.2.2_LINUX_RN

PDF改訂 LF_L5.10.72_2.2.2Jul 19, 2022458.1 KBL5.10.72_2.2.2_LINUX_RN

アカウントが必要です
リリース・ノート
L5.4.70_2.3.3_LINUX_DOCS

PDF改訂 L5.4.70_2.3.3May 31, 2021373.7 KBL5.4.70_2.3.3_LINUX_DOCS

アカウントが必要です
リリース・ノート
L5.4.70_2.3.1_LINUX_DOCS

PDF改訂 L5.4.70_2.3.1Mar 26, 2021358.8 KBL5.4.70_2.3.1_LINUX_DOCS

アカウントが必要です
サポート情報
L6.1.36_2.1.0_LINUX_DOCS

ZIP改訂 LF_v6.1.55_2.2.0Dec 12, 202329.7 MBL6.1.36_2.1.0_LINUX_DOCS

アカウントが必要です
サポート情報
L6.1.1_1.0.0_LINUX_DOCS

ZIP改訂 LF_L6.1.1_1.0.0Aug 18, 202329.6 MBL6.1.1_1.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L6.1.22_2.0.0_LINUX_DOCS

ZIP改訂 LF_L6.1.22_2.0.0Aug 17, 202329.4 MBL6.1.22_2.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.15.71_2.2.1_LINUX_DOC

ZIP改訂 LF_L5.15.71_2.2.1Jul 21, 2023887.0 KBL5.15.71_2.2.1_LINUX_DOC

アカウントが必要です
サポート情報
L5.15.52_2.1.0_LINUX_DOCS

ZIP改訂 LF_L5.15.52_2.1.0Sep 30, 202243.3 MBL5.15.52_2.1.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.15.32_2.0.0_LINUX_DOCS

ZIP改訂 LF_L5.15.32_2.0.0Sep 29, 202223.0 MBL5.15.32_2.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.4.70_2.3.0_LINUX_DOCS

ZIP改訂 L5.4.70_2.3.0Jul 14, 202211.8 MBL5.4.70_2.3.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.15.5_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.15.5_1.0.0Jun 24, 202220.6 MBL5.15.5_1.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.10.72_2.2.0_LINUX_DOCS

ZIP改訂 LF_L5.10.72_2.2.0Mar 9, 202217.9 MBL5.10.72_2.2.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.10.52_2.1.0_LINUX_DOCS

ZIP改訂 LF_L5.10.52_2.1.0Mar 9, 202216.2 MBL5.10.52_2.1.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.10.35_2.0.0_LINUX_DOCS

ZIP改訂 LF_L5.10.35_2.0.0Dec 15, 202115.3 MBL5.10.35_2.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.10.9_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.10.9_1.0.0Apr 12, 202111.7 MBL5.10.9_1.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.4.47_2.2.0_LINUX_DOCS

ZIP改訂 L5.4.47_2.2.0Jan 26, 202111.6 MBL5.4.47_2.2.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.4.24_2.1.0_LINUX_DOCS

ZIP改訂 L5.4.24_2.1.0Jul 22, 202011.5 MBL5.4.24_2.1.0_LINUX_DOCS

アカウントが必要です
サポート情報
L5.4.3_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.4.3_1.0.0Apr 7, 202011.2 MBL5.4.3_1.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L4.19.35_1.1.0_LINUX_DOCS

ZIP改訂 L4.19.35_1.1.0Dec 2, 201911.2 MBL4.19.35_1.1.0_LINUX_DOCS

アカウントが必要です
サポート情報
L4.14.78_1.0.0_LINUX_DOCS

ZIP改訂 L4.14.78_1.0.0May 7, 201910.1 MBL4.14.78_1.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L4.14.98_2.0.0_LINUX_DOCS

ZIP改訂 L4.14.98_2.0.0May 7, 201910.2 MBimx-yocto-L4.14.98_2.0.0_ga

アカウントが必要です
サポート情報
L4.9.88_2.0.0_LINUX_DOCS

GZ改訂 L4.9.88_2.0.0May 30, 201810.0 MBL4.9.88_2.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L4.9.11_1.0.0_LINUX_DOCS

GZ改訂 L4.9.11_1.0.0Sep 21, 201710.3 MBL4.9.11_1.0.0_LINUX_DOCS

アカウントが必要です
サポート情報
L4.1.15_2.0.0_LINUX_DOCS

GZ改訂 L4.1.15_2.0.0Jan 18, 20178.8 MBL4.1.15_2.0.0-LINUX-DOCS

アカウントが必要です

全て表示

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1 設計・ファイル

プリント基板と回路図
Design files, including hardware schematics, Gerbers, and OrCAD files.

ZIP改訂 4Nov 9, 2023 00:00:0022.3 MBMCIMX6ULL-EVK_DESIGNFILES
