TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
TJA1120はNXPの1000BASE-T1 PHYであり、車載イーサネットのスピード・グレードを最大1 Gbpsまで拡張します。このデバイスは、スペースに制約のあるユース・ケースに適したコンパクトなHVQFN36パッケージ (6 x 6 mm) で提供されます。このPHYはTJA1103とのドロップイン互換性を備えているため、100 Mbpsまたは1 Gbpsのデータ・レート向けに最適化されたPHY製品をプラットフォーム設計のアセンブリ・オプションとして実装できます。TJA1120は、シールド付き (STP) およびシールドなし (UTP) のツイスト・ペア・ケーブル・アプリケーションをサポートしています。このPHYはISO 26262に準拠して開発されており、ASIL Bを達成します。また、OPEN Alliance TC-10に準拠した、イーサネット・データ・ライン経由のウェイクアップ・フォワーディング機能も備えています。
製品詳細
特長
主な特長
- IEEE802.3 bp準拠の1000BASE-T1 PHY
- AEC-Q100グレード1

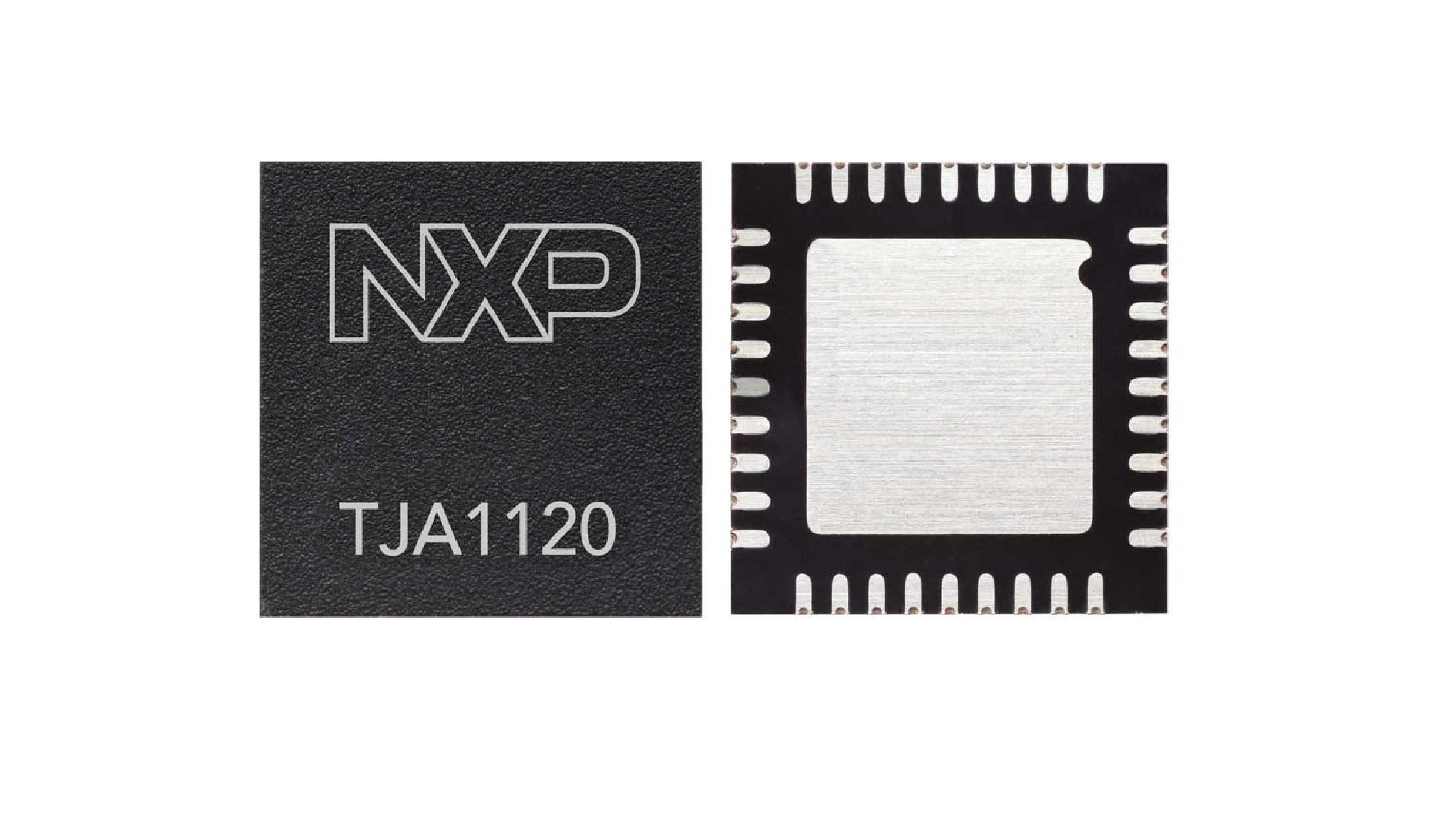

- HVQFN 36ピン・パッケージ (6 × 6 mm)
- RGMII (TJA1120A) またはSGMII (TJA1120B)
- OPEN Alliance TC-10
車載ユース・ケース向けに最適化
- ISO 26262、ASIL B準拠
- IEEE1588v2および802.1AS-revの2段階タイムスタンプをサポート
- シールド付き/シールドなしのツイスト・ペア・ケーブルをサポート
- 高度な統合パルス整形によるRFエミッションの低減
診断
- Open Alliance TC-12の高度なPHY機能
- 内蔵セルフテスト (BIST)
- リンクの安定性とデータ品質をリアルタイムで監視
