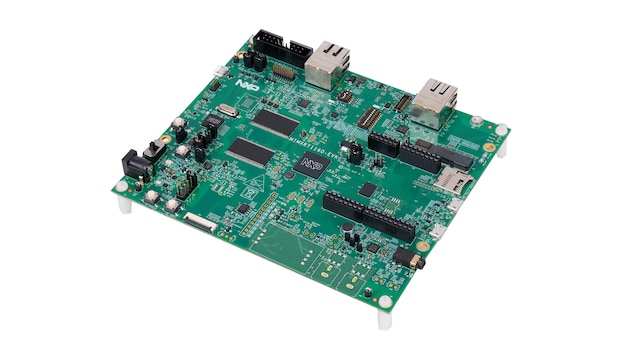

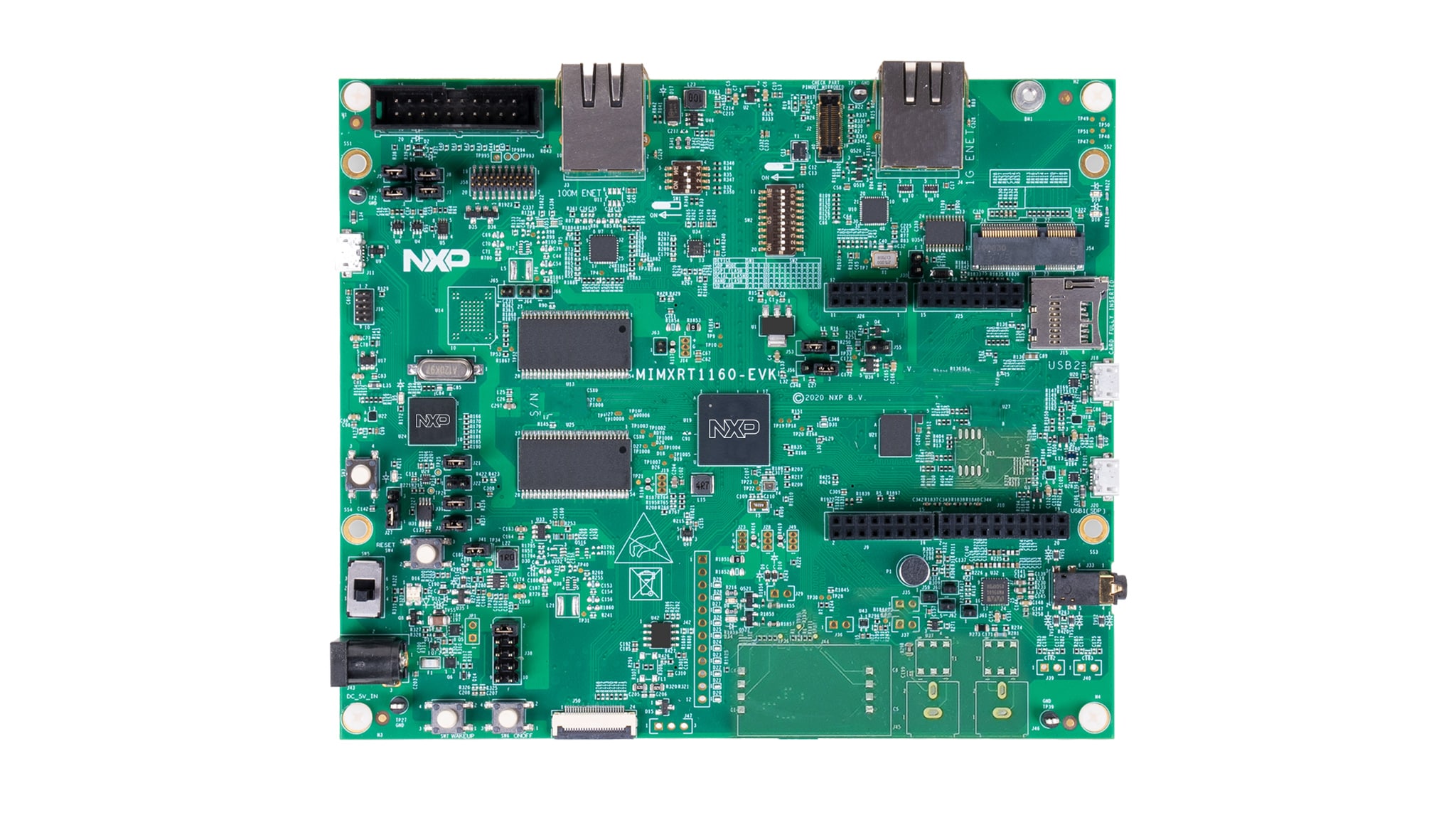

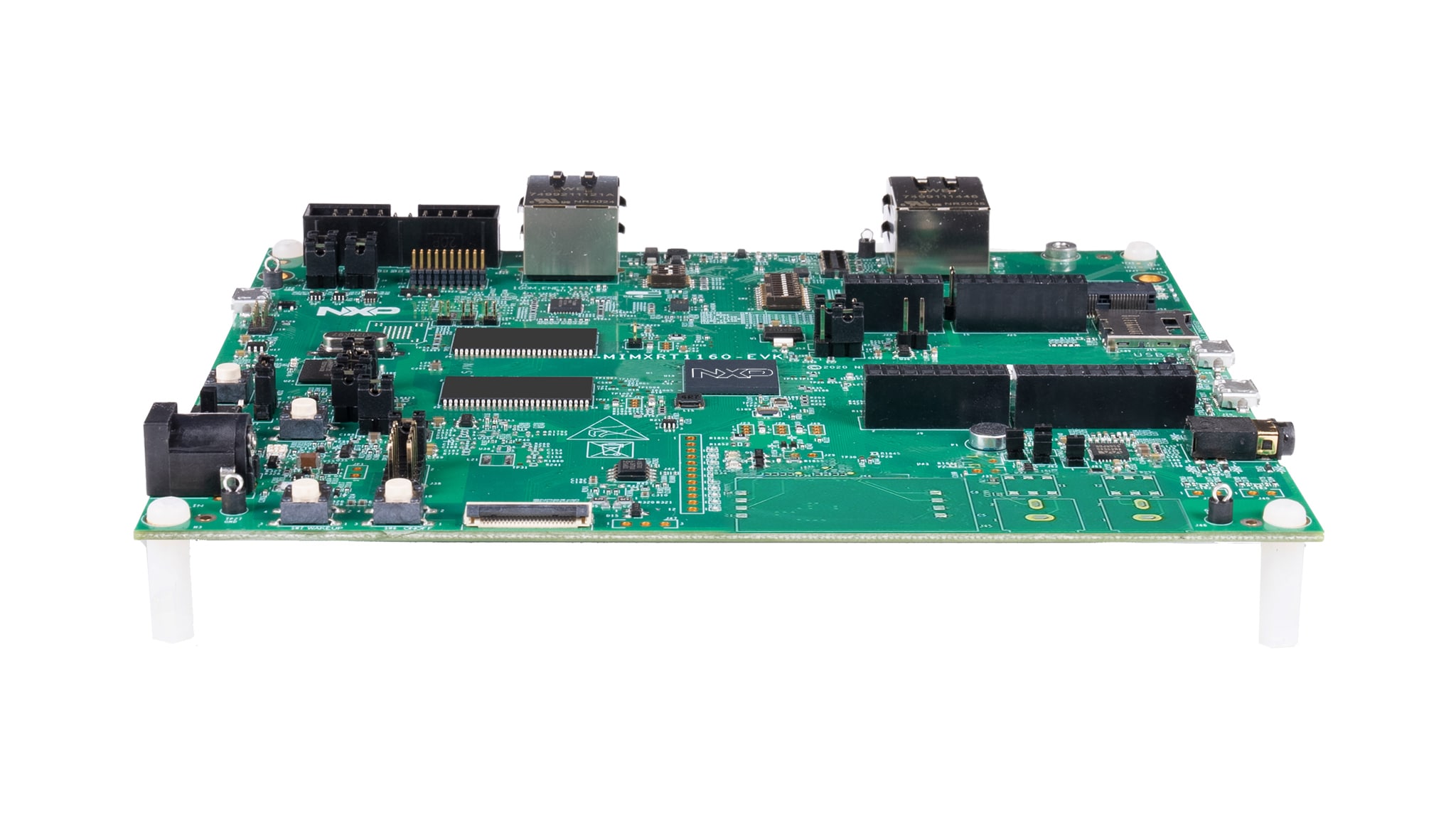

i.MX RT1160評価キット

MIMXRT1160-EVK アクティブ

画像にカーソルを合わせると拡大表示されます。

i.MX RT評価ボードは、MCUXpressoスイートのソフトウェアとツールを使用して評価とプロトタイピングを実施できる、パワフルで拡張可能なプラットフォームです。NXPまたはサード・パーティのシールド・ボードを使用した拡張向けにArduino UNO用の場所が設けられています。これらのボードは、簡単なファームウェア・アップデート・オプションを備えた高速USBデバッグ・プローブを搭載し、CMSIS-DSPに加え、SEGGERのJ-link LITEの特別バージョンをサポートします。

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1160: i.MX RT1160 デュアルコアArm® Cortex®-M7およびCortex-M4搭載クロスオーバーMCU

特長

プロセッサ

  • MIMXRT1166DVM6A
  • 600 MHz Arm® Cortex®-M7コア
  • 240 MHz Arm® Cortex®-M4コア

ボード・メモリ

  • 512 Mbit SDRAMメモリ
  • 512 Mbit Octalフラッシュ
  • 128 Mbit QSPIフラッシュ
  • SDカード用TFソケット

コネクティビティ

  • Micro-USB OTGコネクタ x 2
  • イーサネット (10/100/1000M) コネクタ
  • イーサネット (10/100M) コネクタ
  • オプションのNXP WiFiおよびWifi + Bluetoothアドオン・ボード（SDIOまたはM.2ベース）
  • CANトランシーバ

オーディオ

  • ステレオ・オーディオ・コーデック
  • 4極オーディオ・ヘッドフォン・ジャック
  • 外部スピーカ接続
  • マイク（アナログおよびデジタル）

デバッグ機能

  • Arm Cortexおよび0.1インチSWD/JTAGデバッグ・コネクタ
  • オンボードHS USBデバッガ（VCOM付き）
  • オプションのOpenSDA、LPC-Link2、またはSEGGER J-Linkデバッグ・ファームウェア
  • オプションのSWOサポート（LPC-Link2およびJ-Linkファームウェア）
  • オプションのドラッグ＆ドロップ・プログラミング（OpenSDAファームウェア）

拡張コネクタ

  • Arduino UNO R3インターフェース
  • FRDMモータ制御インターフェース

センサ

  • MIPIカメラ・センサ・コネクタ

ユーザー・インターフェース

  • MIPI LCDコネクタ

もっと見る

購入オプション

MIMXRT1160-EVK-Image

クリックして展開

  • $159.85 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 13
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
RK055HDMIPI4MA0-Image

クリックして展開

  • $90.85 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
