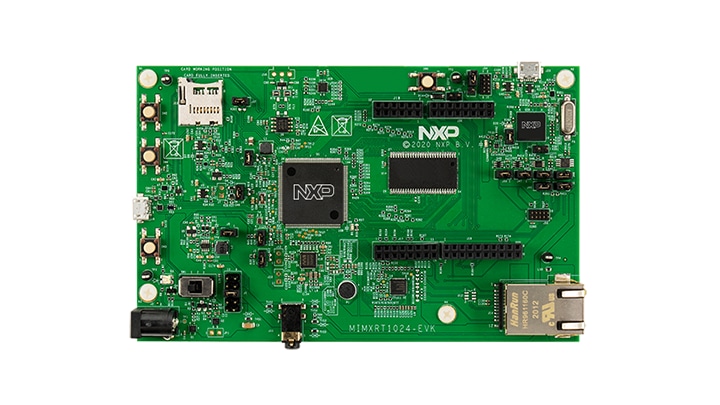

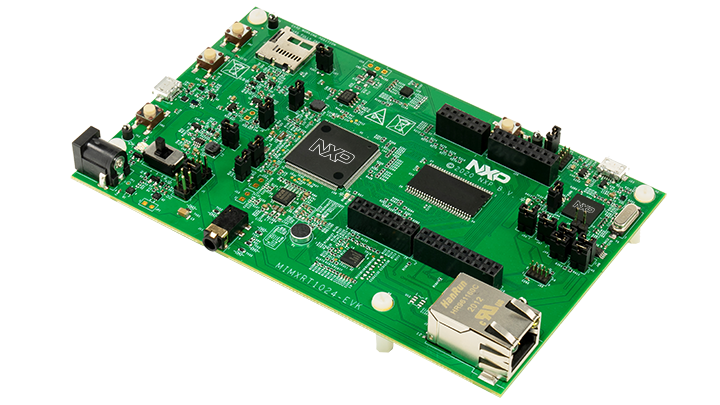

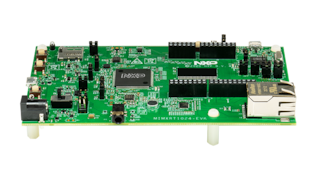

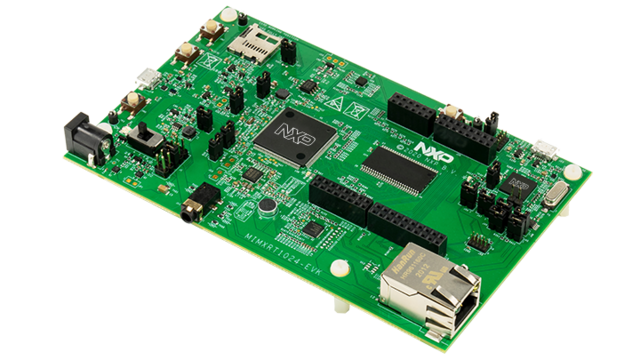

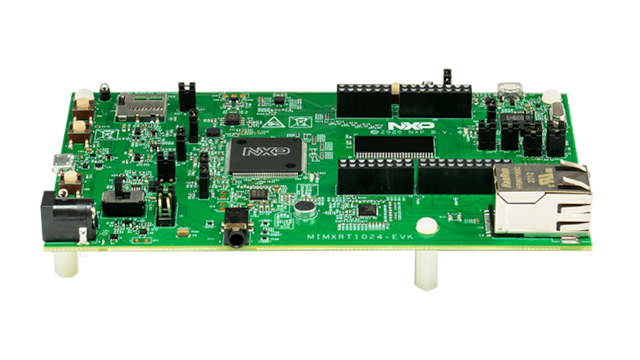

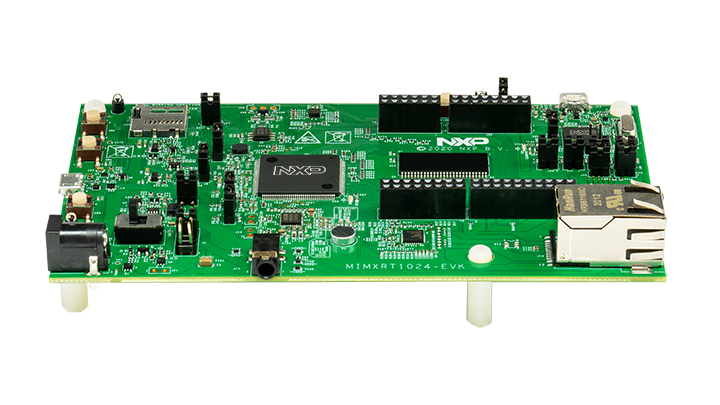

i.MX RT1024評価キット

MIMXRT1024-EVK

画像にカーソルを合わせると拡大表示されます。

i.MX RT評価ボードは、MCUXpressoスイートのソフトウェアとツールを使用して評価とプロトタイピングを実施できる、パワフルで拡張可能なプラットフォームです。NXPまたはサード・パーティのシールド・ボードを使用した拡張向けにArduino UNO用の場所が設けられています。これらのボードは、簡単なファームウェア・アップデート・オプションを備えた高速USBデバッグ・プローブを搭載し、CMSIS-DSPに加え、SEGGERのJ-link LITEの特別バージョンをサポートします。

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1024: i.MX RT1024：Arm® Cortex®-M7搭載クロスオーバーMCU

特長

マイクロコントローラ

  • 500 MHzで動作するMIMXRT1024DAG5A

コネクティビティ

  • Micro USB OTGコネクタ
  • イーサネット (10/100T) コネクタ
  • CANトランシーバ

デバッグ機能

  • SWD/JTAGコネクタ
  • オンボードDAP-Linkデバッガ

センサ

  • FXOS8700CQ 6軸e-compassセンサ

オーディオ

  • 4極ヘッドフォン・ジャック付きオーディオ・コーデック
  • 外部スピーカ接続
  • マイク

ボード・メモリ

  • 256 Mbit SDRAMメモリ
  • SDカード用TFソケット

拡張コネクタ

  • Arduino™インターフェース
  • FRDMモータ制御インターフェース

購入オプション

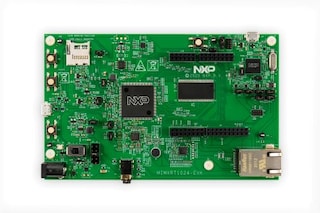

MIMXRT1024-EVK-Image

クリックして展開

  • MIMXRT1024-EVK
    アクティブ

  • i.MX RT1024 Evaluation Kit.

    • EVKハードウェア
    • MicroUSBケーブル
    • クイック・スタート・ガイド
  • $79.35 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
