S32K396を使用した3相永久磁石同期モータ制御開発キット

MCSPTR2AK396 アクティブ

画像にカーソルを合わせると拡大表示されます。

S32K396 LVモータ制御キット (MCSPTR2AK396) は、モータ制御アプリケーション向けの高度な統合ソリューションです。強力な処理能力、リアルタイムのフィードバック、高周波制御、セーフティ機能を1つの製品に組み合わせたこのキットは新興市場の需要に対応するのに最適です。開発を簡素化し、パフォーマンスを向上させ、将来を見据えた堅牢なモータ制御ソリューションを実現します。

32ビットArm® Cortex®-M7 S32K39xxマイクロコントローラと、電圧レギュレータ、モータ制御コプロセッサ、eFlexPWM、LIN/CAN、およびイーサネット物理層を備えたアナログ・ダイをベースにしたこのモータ制御キットを使用すると、最終的なハードウェア設計を待たずに、BLDCおよびPMSM制御アプリケーションのラピッド・プロトタイピングと評価を行うことができます。

MCSPTR2AK396アプリケーション・ソフトウェアは、車載用数値演算/モータ制御ライブラリ (AMMCLib) セットとリアルタイム・ドライバ (RTD) ソフトウェア・パッケージを活用して、完全なリファレンス実装を実現します。

ブロック図

MCSPTR2AK396の特長

MCSPTR2AK396 Motor Control Application Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K39-37-36: 電動化アプリケーション向けS32K39/37/36マイクロコントローラ

パワーマネージメント

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

購入オプション

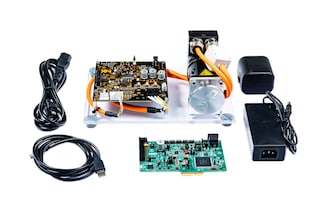

MCSPTR2AK396-Image

クリックして展開

  • MCSPTR2AK396
    アクティブ

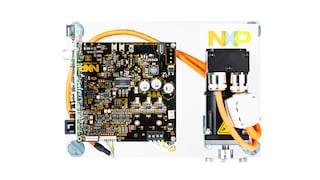

  • 3-Phase Permanent Magnet Synchronous Motor Control Development Kit with S32K396.

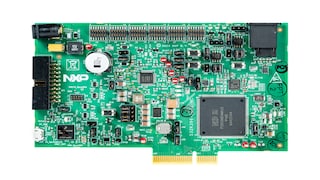

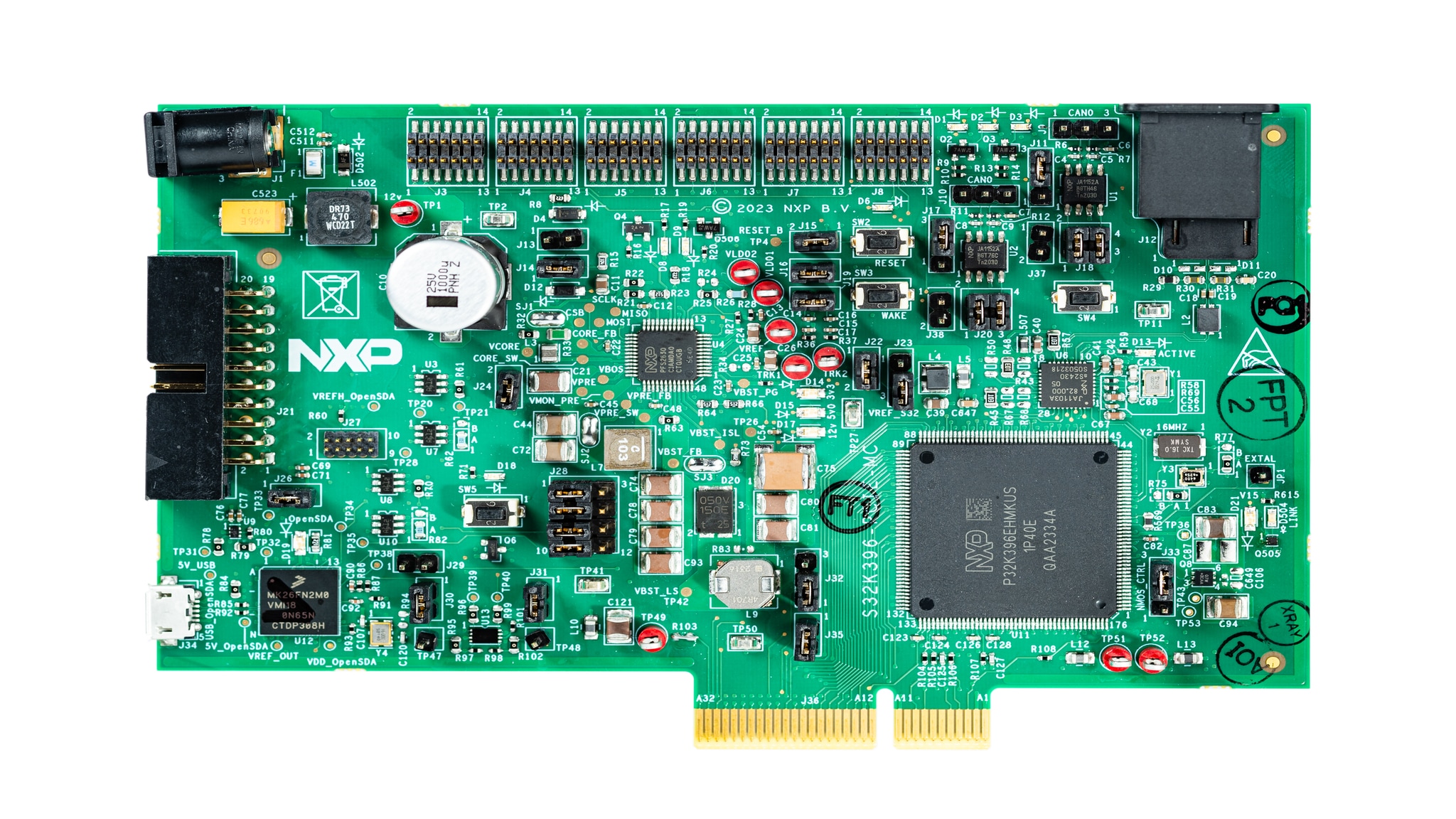

    • コントローラ・ボード
    • インバーター・ボード
    • PMSMモータ
    • 取り付けアクセサリ付きプレキシ・フレーム
    • 24 V 5A電源
    • ユニバーサル電源プラグ
    • マイクロUSBケーブル、電源ケーブル
  • $1850.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
