MPC5777C Engine Management Evaluation System

MPC5777CEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

The MPC5777CEVB is an evaluation system for engine management and power inverter applications requiring advanced performance, timing systems, and functional safety capabilities.

Based on the 32-bit Power Architecture® MPC5777C ultra-reliable microcontroller, the MPC5777CEVB includes a motherboard and two different (MCU package options) daughterboards working together or as standalone.

対応製品

プロセッサ＆マイクロコントローラ

超高信頼性MPC57xx MCU

  • MPC5777C: Ultra-Reliable MPC5777C MCU for Automotive and Industrial Engine Management

Features

Microcontroller (MCU)

  • 32-bit Power Architecture e200z7 based MPC5777C

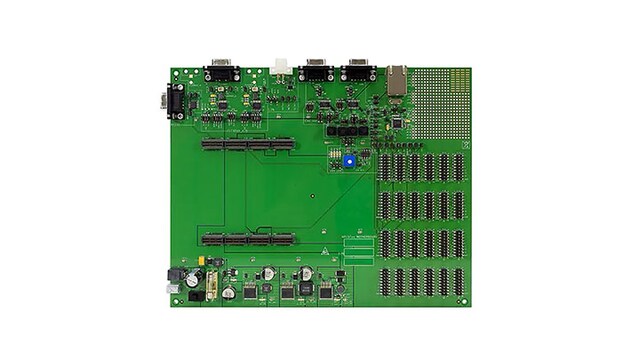

MPC57XXXMB motherboard

  • 2 x CAN, 1 x LIN with Molex Connector, 1 x SCI channel with transceiver and DB-9 Connector
  • 2 x FlexRay channels with jumper enable, transceiver, and DB-9 Connector
  • 1 x Ethernet PHY and RJ45 connector
  • 0.10 pin headers for access to all I/O
  • 2.5" x 2.5" prototyping area with 5 V and GND rails
  • 1 x Potentiometer for analog voltage generation, 4 x user LEDs, 4 x push-button switches
  • 12 VDC power supply input barrel connector, supply included

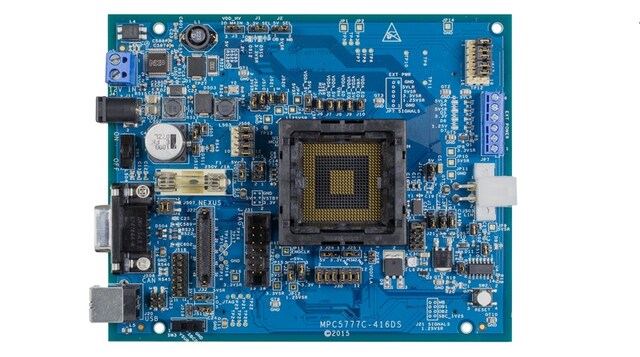

MPC5777C-416DS daughterboard

  • Socketed MPC5777C in a 416 MAPBGA package
  • 40 MHz onboard clock oscillator circuit in EVB for MCU Clocking
  • USB (Type B) / UART transceiver to interface with MCU
  • Liberal scattering of ground and test points (surface mount loops) placed throughout the EVB
  • Power SBC for standalone function of Daughter Card
  • 1 x CAN, 1 x LIN connector supported by power SBC
  • 1 x standard 14-pin JTAG debug connector, 1 x 50-pin SAMTEC Nexus connector
  • 1 x user reset switch with reset status LEDs and Power Indication LEDs

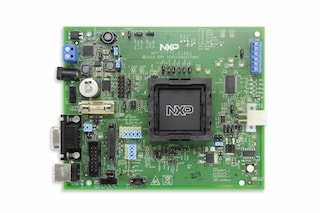

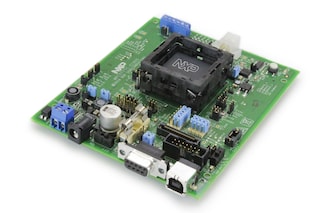

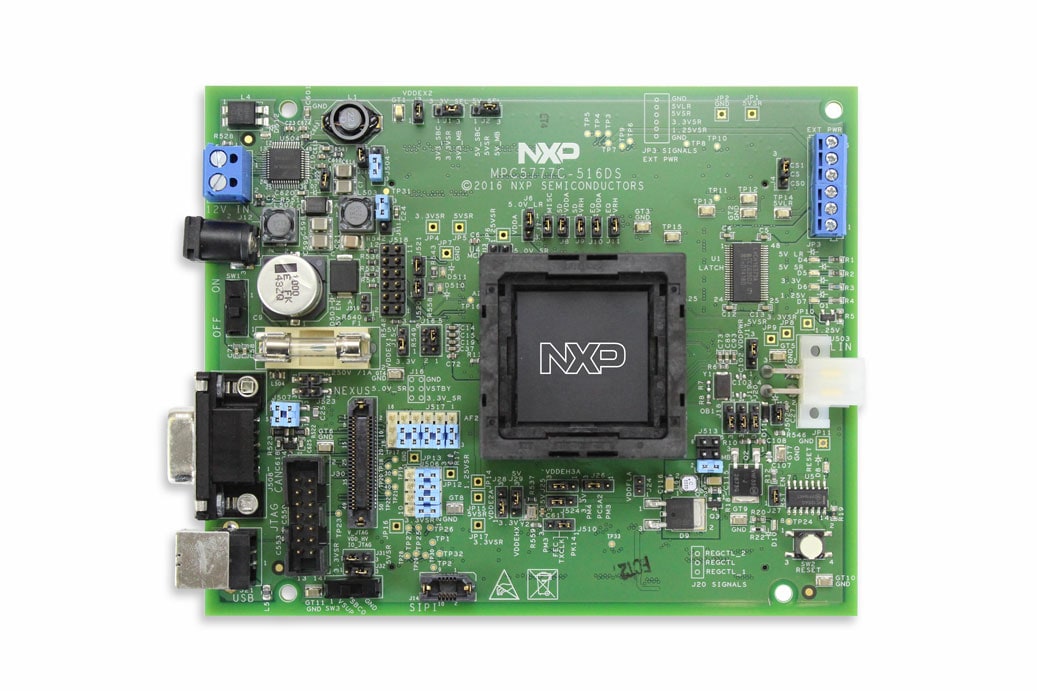

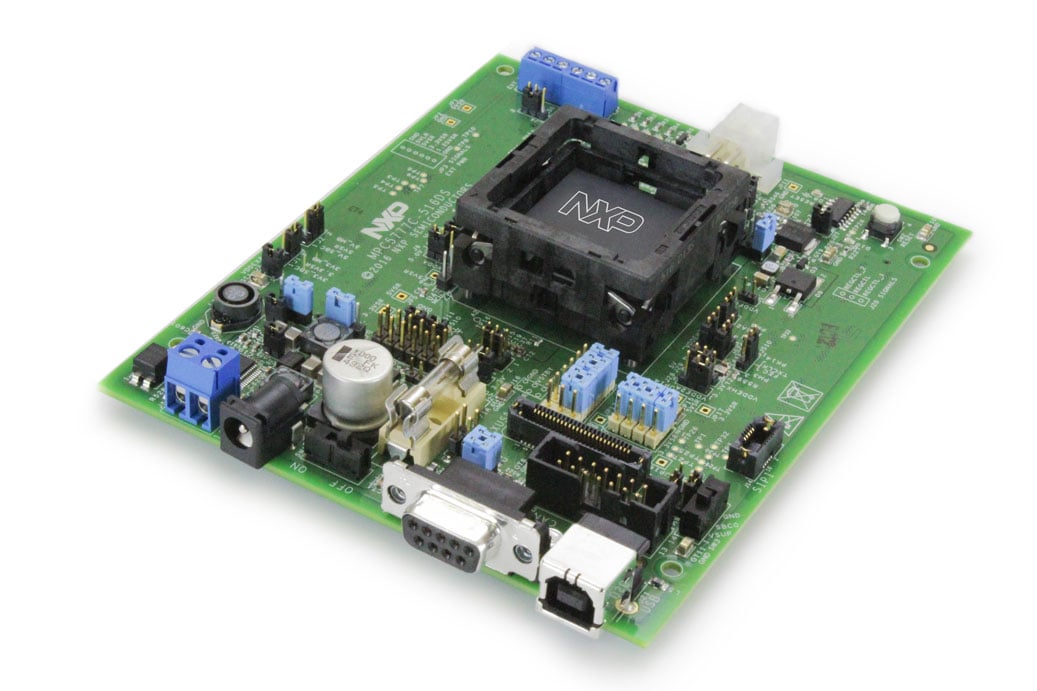

MPC5777C-516DS daughterboard

  • Socketed MPC5777C in a 516 MAPBGA package
  • 40 MHz onboard clock oscillator circuit in EVB for MCU Clocking
  • USB (Type B) / UART transceiver to interface with MCU
  • Liberal scattering of ground and test points (surface mount loops) placed throughout the EVB
  • Power SBC for standalone function of Daughter Card
  • 1 x standard 14-pin JTAG debug connector, 1 x 50-pin SAMTEC Nexus connector
  • 1 x CAN, 1 x LIN connector supported by Power SBC
  • 1 x user reset switch with reset status LEDs and Power Indication LEDs

購入オプション

MPC57XXXMB-Image

クリックして展開

  • MPC57XXXMB
    アクティブ

  • MPC57XXX evaluation motherboard.

  • $465.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
MPC5777C-416DS-Image

クリックして展開

  • MPC5777C-416DS
    アクティブ

  • MPC5775C MAPBGA 416 daughtercard for Engine Management.

  • $709.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
MPC5777C-516DS-Image

クリックして展開

  • MPC5777C-516DS
    アクティブ

  • MPC5775C MAPBGA 516 daughtercard for Engine Management.

  • $999.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
