MPC5775B and MC33771 high-voltage BMS Evaluation System

MPC5775B-BATTERYSYSTEM

画像にカーソルを合わせると拡大表示されます。

The MPC5775B battery management controller (BMC) plus MC33771 battery cell controller (BCC) system illustrates how to implement a simple high-voltage (HV) battery management system (BMS) in an efficient and easy-to-implement solution including hardware and software enablement.

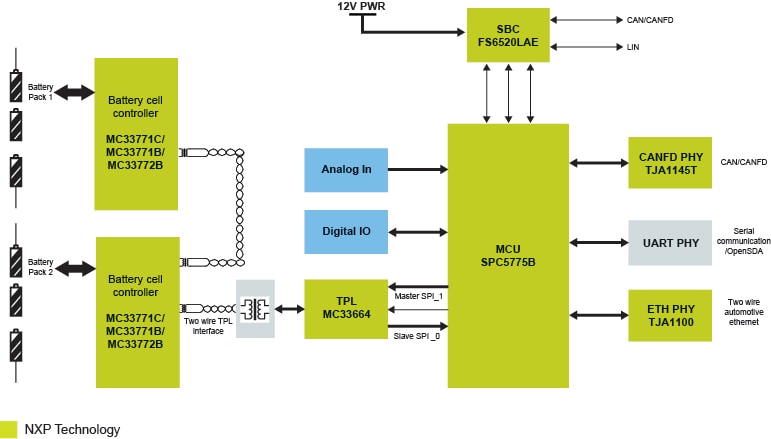

ブロック図

MPC5775B BMC plus MC33771 BCC high-voltage BMS System

MPC5775B BMC plus MC33771 BCC high-voltage BMS System
図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1145: High-Speed CAN Transceiver for Partial Networking

車載用イーサネットPHY

  • TJA1100: TJA1100、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

パワーマネージメント

バッテリー通信用IC

  • MC33664: Isolated Network High-Speed Transceiver

バッテリー・セルコントローラ

  • MC33771C: 14-Channel Li-Ion Battery Cell Controller IC

セーフティSBC

  • FS6500: CAN FDトランシーバを備えたグレード1およびグレード0のセーフティ電源システム・ベーシス・チップ

プロセッサ＆マイクロコントローラ

超高信頼性MPC57xx MCU

  • MPC5775B-E: MPC5775B and MPC5775E Microcontrollers for Battery Management Systems (BMS) and Inverter Applications

Features

Microcontroller (MCU)

  • 32-bit Power Architecture® e200z7 three dual issue CPU cores MPC5775B MCU

Transceivers

  • MC33664 high-speed transceiver for use with the MC33771C BCC

System Basis Chip (SBC)

  • FS6500: safety power SBC with CAN flexible data transceiver for the board power supply

Integrated Circuits (ICs)

  • TJA1145 high-speed CAN transceiver for partial networking
  • TJA1100HN: IEEE 100BASE-T1 compliant Automotive Ethernet PHY Transceiver

Interfaces

  • eMIOS, ADC, and DSPI header pins
  • Debug selectable between external debug connection via JTAG or on-board OpenSDA (JTAG to USB interface)

RD33771CDSTEVB (MC33771C BCC Board)

  • 14-Channel Li-ion Battery Cell Controller IC, 100 mA cell balancing
  • TPL communication, daisy chain up to 63
  • 26 pin connector for 14 cell battery connections, 4 external temperature sensors
  • 3 onboard temperature sensors
  • VCOM status RGB LED
  • Diagnostic functions

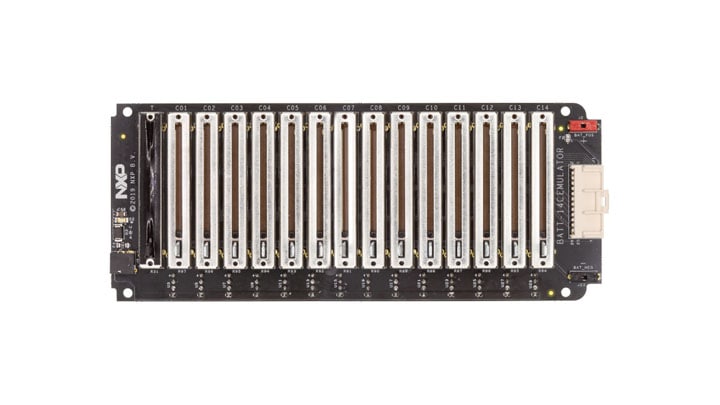

BATT-14CEMULATOR

  • 12 V Power Input
  • 1.25 V to 4.9 V adjustable Cell Voltage Output, individual cell voltage
  • 0 V to 4.9 V adjustable Temperature Sensor Emulator
  • LED power indicator

もっと見る

購入オプション

MPC5775B-EVB-Image

クリックして展開

  • MPC5775B-EVB
    アクティブ

  • MPC5775B/E low-cost BMS and Inverter Development Board.

  • $279.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
RD33771CDSTEVB-Image

クリックして展開

  • RD33771CDSTEVB
    アクティブ

  • Evaluation Board for MC33771C BCC with Isolated Daisy Chain Communication.

  • の数量に対して 1
代理店からの注文
BATT-14CEMULATOR-Image

クリックして展開

  • BATT-14CEMULATOR
    アクティブ

  • 14-Cell Battery Pack Emulator to Supply MC33771C BCC EVBs.

  • $393.30 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
