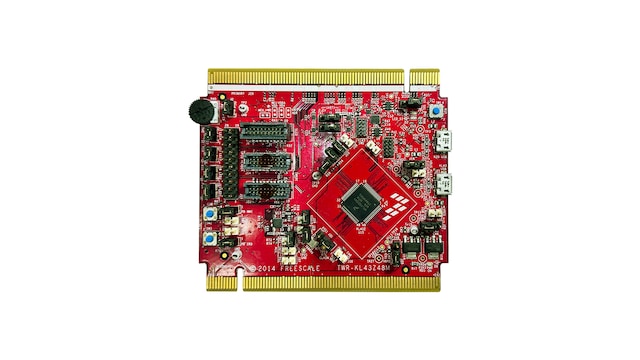

The TWR-KL43Z48M Tower^® System Module is based on the NXP^® 48 MHz Arm^® Cortex^®-M0+ MKL43Z256VLH4 MCU and is a development tool for the Kinetis^® KL43, KL33, KL27, KL17 families.

The TWR-KL43Z48M module is designed to work either in standalone mode or as part of the Tower System, a modular development platform that enables rapid prototyping and tool re-use through reconfigurable hardware.

The TWR-KL43Z48M is supported by a range of NXP and third-party development software.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

KL1x: Kinetis^® KL1x-48 MHz, Mainstream Small Ultra-Low Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core
KL2x: Kinetis^® KL2x-72/96 MHz, USB Ultra-Low-Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core
KL3x: Kinetis^® KL3x-48 MHz, Segment LCD Ultra-Low-Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core
KL4x: Kinetis^® KL4x-48 MHz, USB, Segment LCD, Ultra-Low-Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

Features

Microcontroller

MKL43Z48M MCU

8 MHz
256 KB Flash
32 KB RAM
16 KB ROM-based boot loader
low power
sLCD controller
64 LQFP package

Connectivity

Tower System-compatible MCU module
Dual role USB interface with Micro-AB USB connector
Touch Tower plug-in socket (with TSS only)
General-purpose Tower Plug-in (TWRPI) socket

General-purpose pin header to directly access MCU signals

Debug

Onboard debug circuit MK20D50 openSDA with virtual serial port

Sensors

6-Axis Xtrinsic Sensor with Integrated Linear Accelerometer and Magnetometer (FXOS8700CQ)

Support

Software support and application development are offered through the Kinetis® software development kit (SDK), an extensive suite of robust peripheral drivers, stacks, and middleware (replacing Sample Code Packages/examples). Get expert advice and support by joining the Kinetis Software Development Kit Community forum.

Components

Four (4) user-controllable LEDs
Two (2) user push-button switch
Infrared transmit and receive
Potentiometer for ADC measurements

MCUXpresso Software and Tools

購入オプション

クリックして展開

TWR-KL43Z48M
Tower System Development Board for Kinetis KL13, KL17/KL27 (128-256KB Flash), KL33 and KL43 MCUs.
- TWR-KL43Z48M Tower System module
- TWRPI-SLCD Tower System plug-in module
- Two micro USB cables
- Quick Start Guide

JP¥ 21,929
の数量に対して 1

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 10 ドキュメント

^{セレクタ・ガイド}
Kinetis^® L Series MCUs Product Selector Guide 注目

PDF改訂 4Jun 30, 2018384.8 KBKINETISLMCUSELGD
^{ユーザ・ガイド}
Kinetis blhost User's Guide注目

PDF改訂 3Apr 24, 2016310.7 KBKBLHOSTUG
サインインが必要です
^{ユーザ・ガイド}
TWR-KL43Z Tower^® Module User’s Guide注目

PDF改訂 1Aug 26, 2014719.4 KBTWRKL43ZUG
^{ユーザ・ガイド}
TWR-KL43Z48M Quick Start Guide注目

PDF改訂 2Sep 8, 2014492.6 KBTWRKL43Z48MQSG
^{ユーザ・ガイド}
OpenSDAはじめに

PDF改訂 0.94Sep 18, 20121.0 MBOPENSDAUG
サインインが必要です
^{ユーザ・ガイド}
Getting Started with the Kinetis ROM Bootloader - KBTLDRUGはじめに

PDF改訂 2Apr 24, 2016467.2 KBKBTLDRUG
サインインが必要です
^{リリース・ノート}
Kinetis^® SDK v1.2.0 for KL13Z64/KL33Z64 Release Notes for the FRDM-KL43Z NXP^® Freedom Development Platform

PDF改訂 0May 6, 2015575.9 KBKSDK120KL33RN
^{リリース・ノート}
MQX™ RTOS Release Notes for Kinetis^® SDK v1.2.0 for KL33Z64 for FRDM-KL43Z NXP^® Freedom Development Platform

PDF改訂 0May 6, 2015360.5 KBMQXKSDK120KL33RN
^{リリース・ノート}
Kinetis^® SDK Release Notes for the KL43Z NXP^® Platforms

PDF改訂 1.0.2Feb 5, 2015443.1 KBKSDKKL43ZRN
^{リリース・ノート}
Freescale MQX™ RTOS for Kinetis SDK Release Notes for the Freescale KL43Z Platforms

PDF改訂 1.0.1Jan 14, 2015446.2 KBMQXKSDKKL43ZRN

全て表示

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

2 設計・ファイル

^{プリント基板と回路図}
TWR-KL43Z48M Schematics

PDF改訂 CSep 8, 2014 00:00:002.2 MBTWR-KL43Z48M_SCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
TWR-KL43Z48M Design Package

ZIP改訂 0Sep 8, 2014 00:00:008.7 MBTWR-KL43Z48M_PWB
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

4 ソフトウェア・ファイル

^{開発IDEと構築ツール}
MCUXpresso統合開発環境 (IDE)注目

ダウンロード・オプション
^{BSPとデバイスドライバ}
MCUXpresso SDK Builder for the KL43 Tower Board

EXTERNAL改訂 1Feb 9, 2021 09:06:001 KBMCUXPRESSO-SDK-TWR-KL43Z48M

ダウンロード
^{BSPとデバイスドライバ}
TWR-KL43Z48M Quick Start Package

ZIP改訂 0Sep 8, 2014 00:00:001.5 MBTWR-KL43Z48M_QSP
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
Sample Code Package: Bare metal sample code

EXE改訂 0Sep 8, 2014 00:00:004.9 MBTWR-KL43Z48M-SC
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
