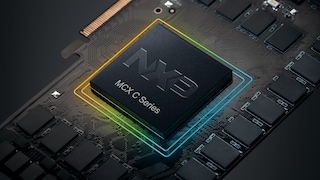

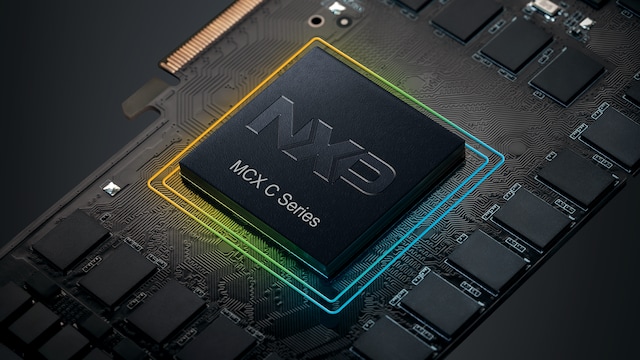

Arm® Cortex® M0+搭載MCX C04x MCU、従来のペリフェラルを備えたエントリレベルMCU
MCX C04xマイクロコントローラは、Arm® Cortex®-M0+コアを搭載し、32 KBのフラッシュ、2 KBのSRAM、8 KBのブートROMを備えています。エントリレベルMCUとして設計されており、多様なアプリケーションにおける簡便性と使いやすさを優先させています。主要なペリフェラルには、12ビットADC、コンパレータ、マルチチャネル・タイマ/PWMモジュールが含まれます。強化された低消費電力アーキテクチャにより、静的消費電力は2.2 μAまで、ウェイクアップ時間はすべての状態を保持しながら7.5 μsまで低減され、効率を確保しています。ディープ・スリープ・モードでの静的消費電力はわずか77 nAです。このシリーズは、拡張性に優れたメモリ・オプションと柔軟なパッケージングをサポートし、多様なアプリケーションのニーズに対応します。
MCX C04xシリーズは、MCUXpresso開発者エクスペリエンスによってサポートされており、組込みシステム開発の最適化、簡素化、迅速化に役立ちます。
製品詳細
特長
コア・プラットフォーム
- Arm® Cortex®-M0+ @ 48 MHz
低消費電力での高い性能
- 最も近い8/16ビット製品の2倍以上のCoreMarks®/mA
- シングルサイクル高速I/Oアクセス・ポートにより、ビット・バンギングやソフトウェア・プロトコル・エミュレーションが容易で、8ビット・マイクロコントローラの「ルック＆フィール」を維持。
- 多数の柔軟な低消費電力モード（新しい演算処理モードを含む）。ペリフェラルを非同期ストップ・モードにすることで動的消費電力を削減
- LPUART、SPI、I²C、ADコンバータ (ADC)、LPタイマはコアをウェイクアップせずに低消費電力モードでの動作をサポート
メモリ
- 内蔵ブートローダを備えた8 KB ROM
- セキュリティ回路により、RAMやフラッシュの内容に対する不正なアクセスを防止
アドバンスト・アナログ
- 内部リファレンス電圧を備えた12ビットSAR ADC、最大818 ksps、7チャネル
- 1.2 V高精度内部リファレンス電圧
- 6ビットDACを内蔵した高速コンパレータ
タイマ
- 2チャネル・タイマ/PWMモジュール x 2
- 低消費電力タイマであり、VLLS0を除くすべての電源モードで動作可能
- リアルタイム・クロック
電源および動作
- 温度範囲：-40°C～125°C (Tj)
- IO：1.71 V～3.6 V
パッケージ・オプション
- 16QFN：3 x 3 x 0.65 mm、0.5 mmピッチ
- 24QFN：4 x 4 x 0.65 mm、0.5 mmピッチ
