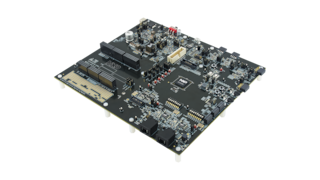

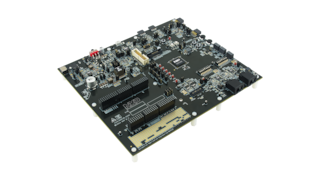

S32K388EVB-Q289 Evaluation Board for Automotive General Purpose

S32K388EVB-Q289 アクティブ

画像にカーソルを合わせると拡大表示されます。

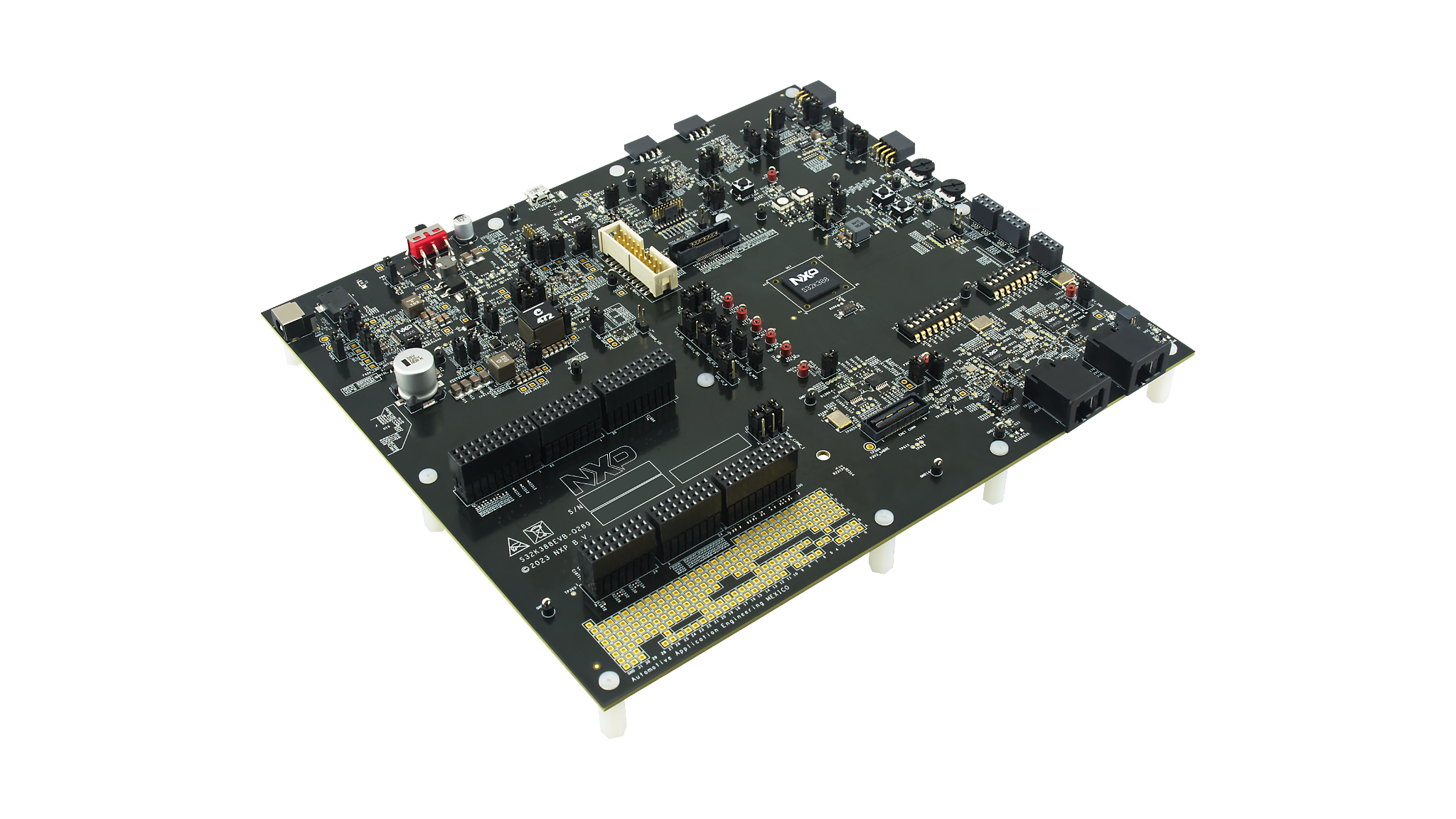

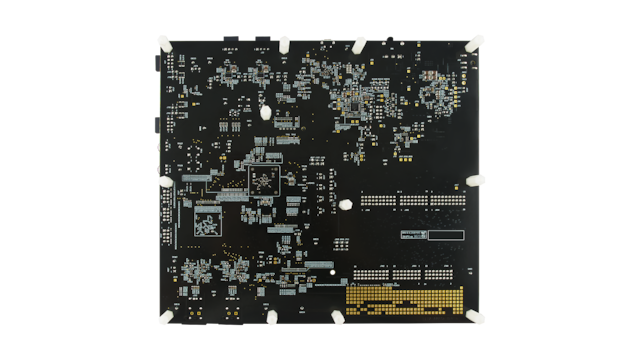

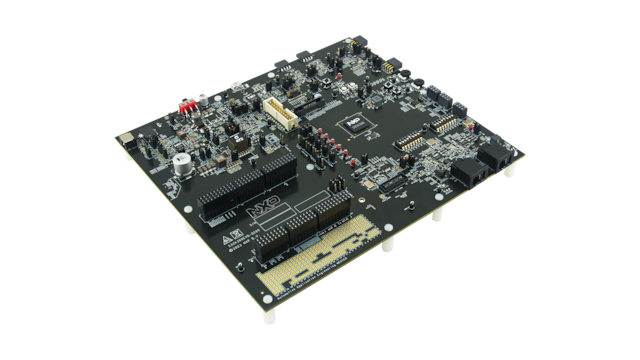

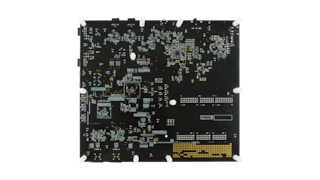

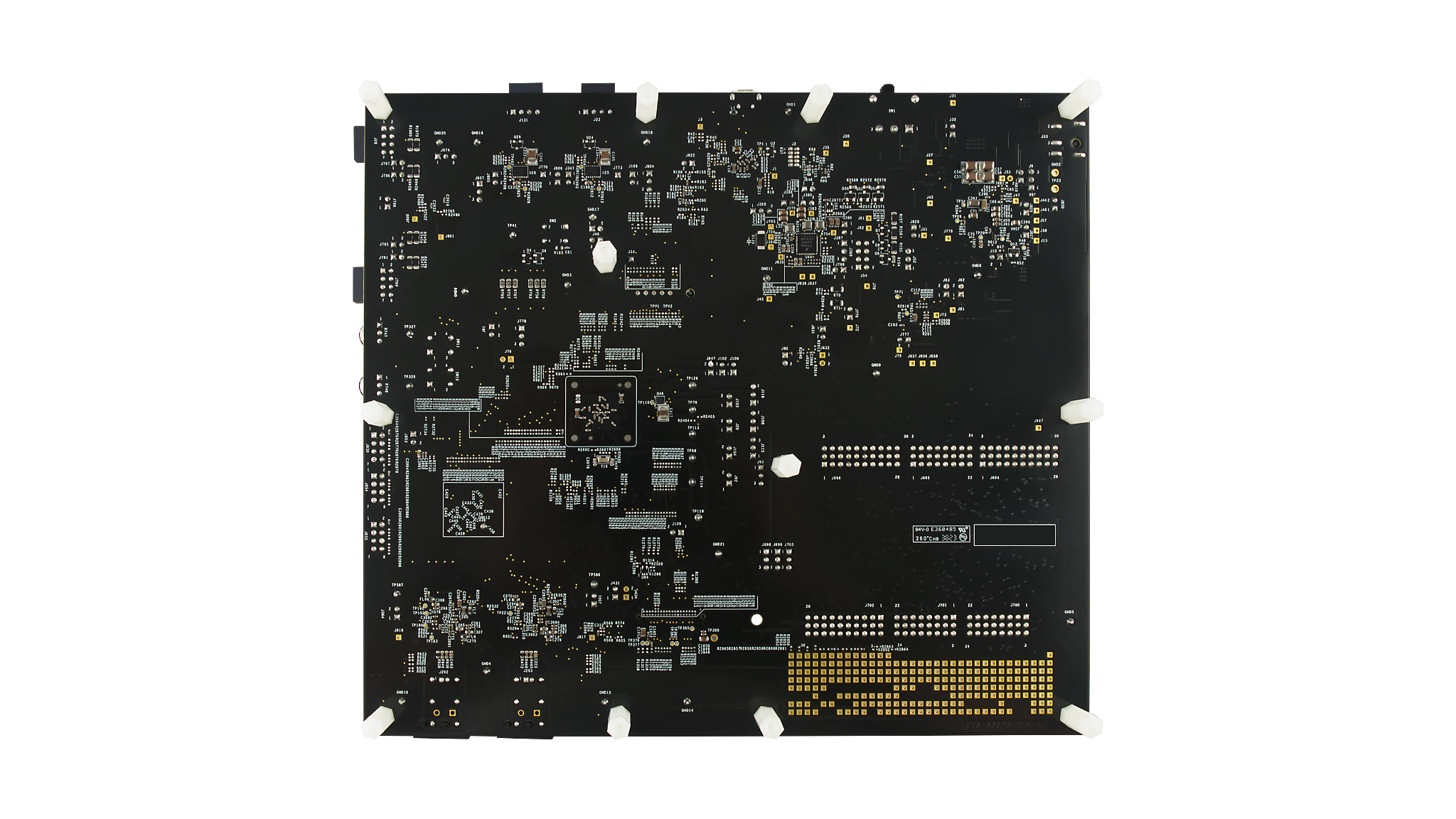

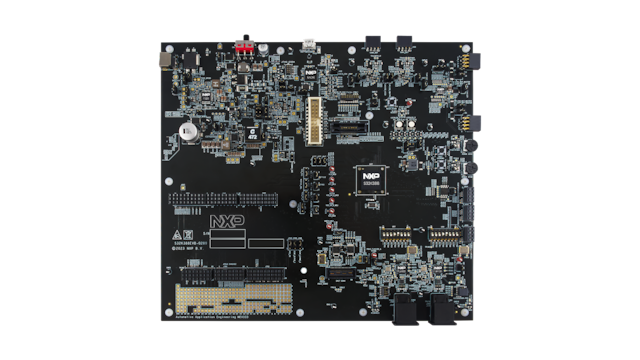

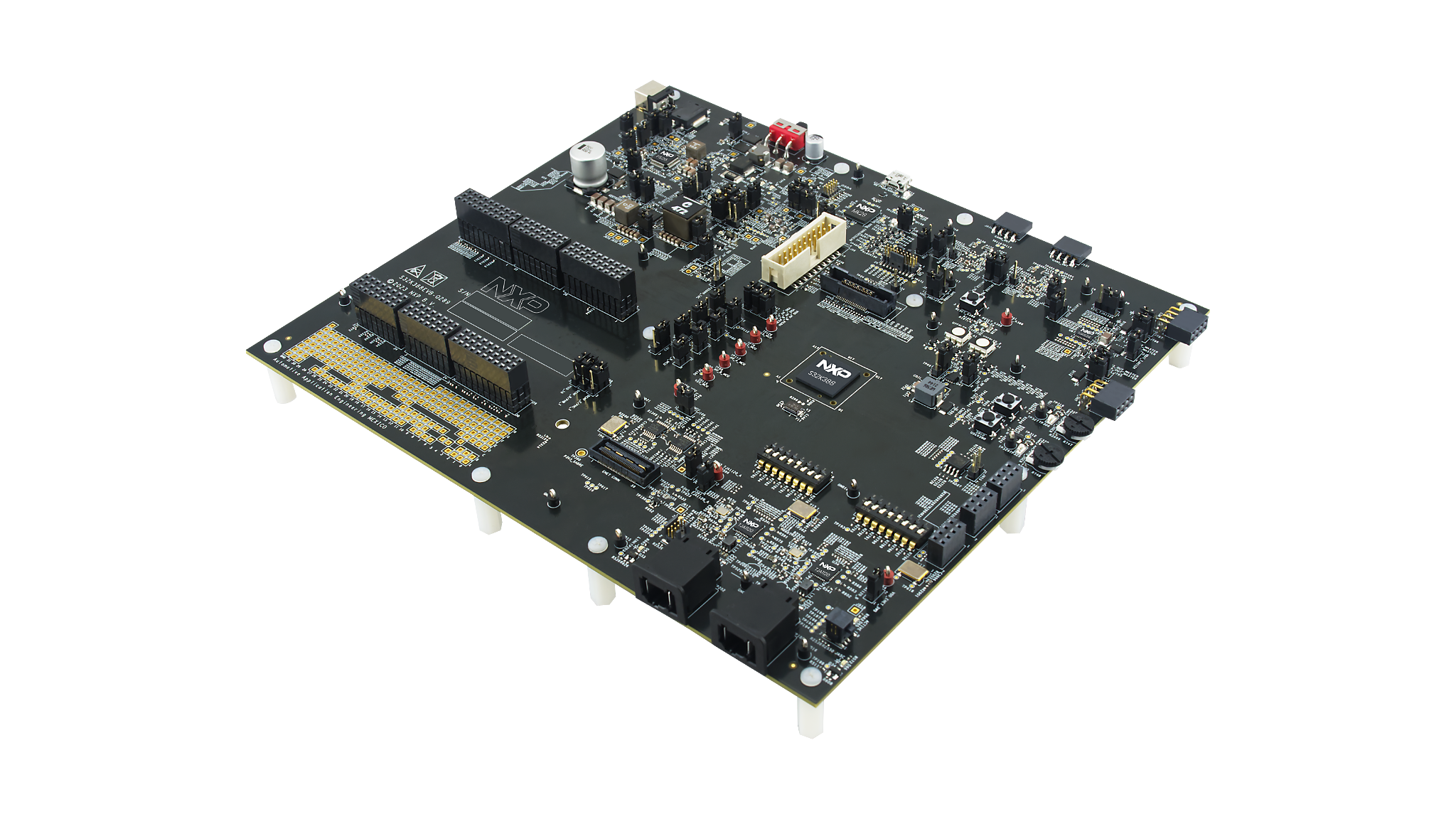

The S32K388EVB-Q289 is an evaluation and development board for general-purpose industrial and automotive applications.

Based on the 32-bit Arm®Cortex®-M7 S32K3 MCU in a 289 MAPBGA package, the S32K388EVB-Q289 offers a multicore mode, HSE_B security engine, OTA support, advanced connectivity, 2 x 1 Gbit Ethernet ports and low power.

The S32K388EVB-Q289 offers a standard-based form factor compatible with the Arduino® UNO pin layout, providing a broad range of expansion board options for quick application prototyping.

ブロック図

S32K388EVB-Q289 Features

S32K388EVB-Q289
図を取得する PDF

対応製品

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

Features

Hardware Interface

  • Power supply switch
  • 2x User RGB LED
  • 2x user push-buttons
  • 2x ADC rotatory potentiometer
  • I/O matrix
  • USB connector for OpenSDA
  • SABRE connector to ethernet interface
  • 2x 10/100/1000 Gigabit Ethernet INTERFACE
  • 2x CAN/CANFD
  • 4x LIN
  • 3x LPSPI 20 Mbps INTERFACE
  • JTAG Connector

Software Features

Compatibility

  • Arduino UNO pin-out compatible with expansion "shield" support

Interfaces

  • On-board CAN-FD
  • LIN
  • 2x 1 Gbit Ethernet
  • USB to UART
  • SPI

Enablement

  • Free of charge S32 Design Studio IDE (Eclipse, GCC and debugger) and S32 Config Tool (pins, clocks, peripherals) with third-party compilers and debuggers

購入オプション

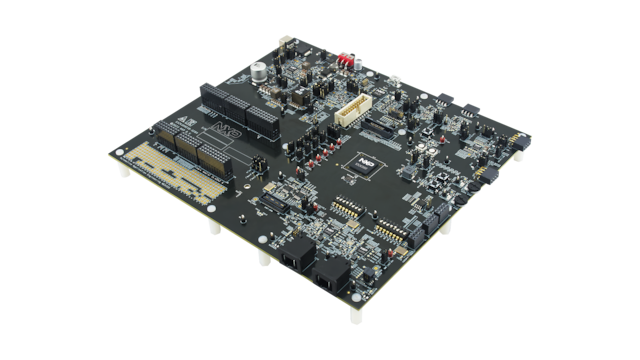

S32K388EVB-Q289-Image

クリックして展開

  • S32K388EVB-Q289
    アクティブ

  • S32K388EVB-Q289 Evaluation Board for Automotive General Purpose.

  • Kit contains:

    • S32K388EVB-Q289 Evaluation Board for Automotive General Purpose
  • $950.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 30
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
