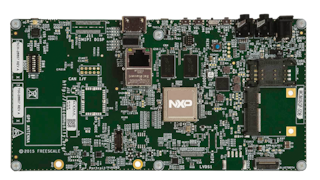

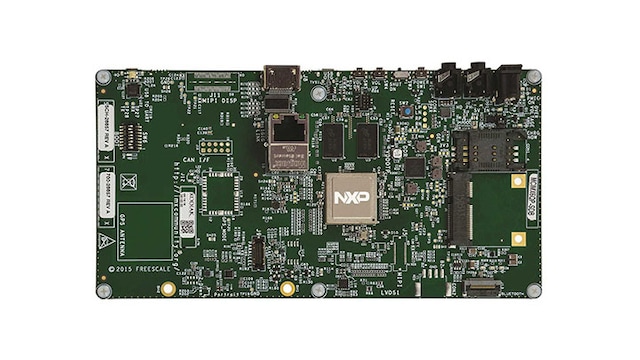

The NXP^® Smart Application Blueprint for Rapid Engineering (SABRE) board for smart devices introduces developers to multicore processing, low-power consumption and leading-edge multimedia and graphics applications on the i.MX 6 series applications processors.

The MCIMX6QP-SDB enables development on i.MX 6QuadPlus and i.MX 6DualPlus processors.
The SABRE board for smart devices provides you with a low-cost development platform which includes all primary features of the processors and serves as an example for how to layout complex, high-speed interfaces such as DDR.
It includes complete hardware design files. There are also a number of accessory boards that work with the SABRE-SDB to provide additional capabilities such as multi-touch display and Wi-Fi^® connectivity.
In addition to optimized BSPs for Android^™, Linux^®, we also provide a large portfolio of optimized video, speech and audio codecs.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 6プロセッサ

i.MX6DP: i.MX 6DualPlus Processor - Dual-Core, High-Performance, Advanced 3D Graphics, HD Video, Advanced Multimedia, Arm^® Cortex^®-A9 Core
i.MX6QP: i.MX 6QuadPlus Processor - Quad-Core, High-Performance, Advanced 3D Graphics, HD Video, Advanced Multimedia, Arm^® Cortex^®-A9 Core

Features

Processor

i.MX 6QuadPlus* processor*can be configured as i.MX 6DualPlus processor

Memory

1 GB DDR3 SDRAM
8 GB eMMC Flash

Connectivity

Mini PCIe connector
2x full-size SD/MMC card slots
SATA 22-pin connector
10/100/1000 Ethernet port
1x micro USB 2.0 OTG connector
JTAG connector (10-pin)
1x Serial-to-USB connector (for JTAG)

Power Management

NXP® PF0100F9 PMIC

Display

2x LVDS connectors
HDMI display interface connector
LCD expansion connector (parallel, 24-bit)
MIPI DSI connector

Audio

Stereo audio codec
Microphone and headphone jacks

Sensors

NXP MMA8451 3-Axis Accelerometer
NXP MAG3110 3D Magnetometer

Expansion Port

Serial camera connector
I²C, SSI, SPI signals
