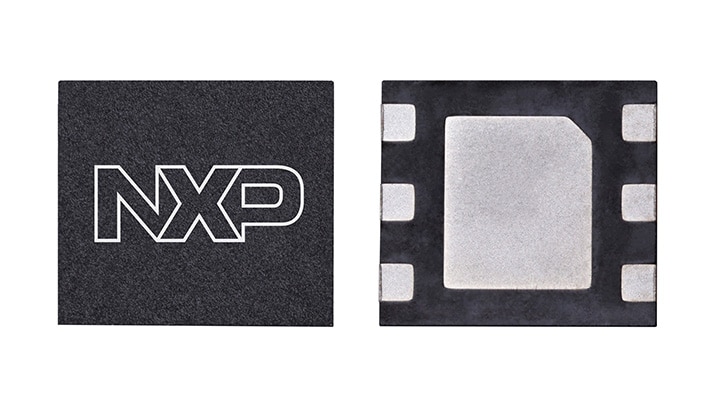

このA6G35S006N 28 dBm平均、10 WピークのRFパワーGaNトランジスタは、2496~5000 MHzの周波数範囲を対象とするセルラー基地局アプリケーション向けに設計されています。
シングルキャリアW-CDMAリファレンス回路での標準性能:VDD = 48 Vdc、IDQ = 18 mA、Pout = 28 dBm(平均)、入力信号PAR = 9.9 dB(CCDFで0.01%の確率) (1)
周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
---|---|---|---|---|
3300 MHz | 21.1 | 18.5 | 9.9 | -39.5 |
3400 MHz | 21.1 | 19.0 | 9.8 | -39.5 |
3500 MHz | 21.0 | 19.7 | 9.7 | -39.6 |
3600 MHz | 20.6 | 20.2 | 9.6 | -40.1 |
3670 MHz | 20.4 | 20.7 | 9.5 | -39.7 |
1. NXPのリファレンス回路にはんだ付けしたデバイスですべてのデータを測定。
シングルキャリアW-CDMAでの標準性能:VDD = 48 Vdc、IDQ = 18 mA、Pout = 28 dBm(平均)、入力信号PAR = 9.9 dB(CCDFで0.01%の確率)(1)
周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
---|---|---|---|---|
3670 MHz | 19.7 | 18.5 | 9.8 | -43.1 |
3700 MHz | 20.2 | 18.8 | 9.8 | -42.8 |
3800 MHz | 20.8 | 19.4 | 9.6 | -44.0 |
3900 MHz | 20.6 | 19.9 | 9.5 | -44.3 |
4000 MHz | 20.2 | 20.7 | 9.4 | -44.2 |
4100 MHz | 20.0 | 21.7 | 9.3 | -44.8 |
1. 回路にはんだ付けしたデバイスですべてのデータを測定。
シングルキャリアW-CDMAでの標準性能:VDD = 48 Vdc、IDQ = 19 mA、Pout = 28 dBm(平均)、入力信号PAR = 9.9 dB(CCDFで0.01%の確率)(1)
周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
---|---|---|---|---|
4800 MHz | 17.5 | 17.2 | 9.3 | -44.2 |
4900 MHz | 18.0 | 17.5 | 8.7 | -46.2 |
5000 MHz | 17.7 | 17.3 | 8.6 | -48.3 |
1. 回路にはんだ付けしたデバイスですべてのデータを測定。
1 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | Frequency (Min) (MHz) | Frequency (Max) (MHz) | Supply Voltage (Typ) (V) | Peak Power (Typ) (dBm) | Peak Power (Typ) (W) | ダイ技術 |
---|---|---|---|---|---|---|---|---|---|
アクティブ | 2496 | 5000 | 48 | 39.8 | 9.5 | GaN |
A6G35S006N
