MCX A14x/A15x MCU用FRDM開発ボード

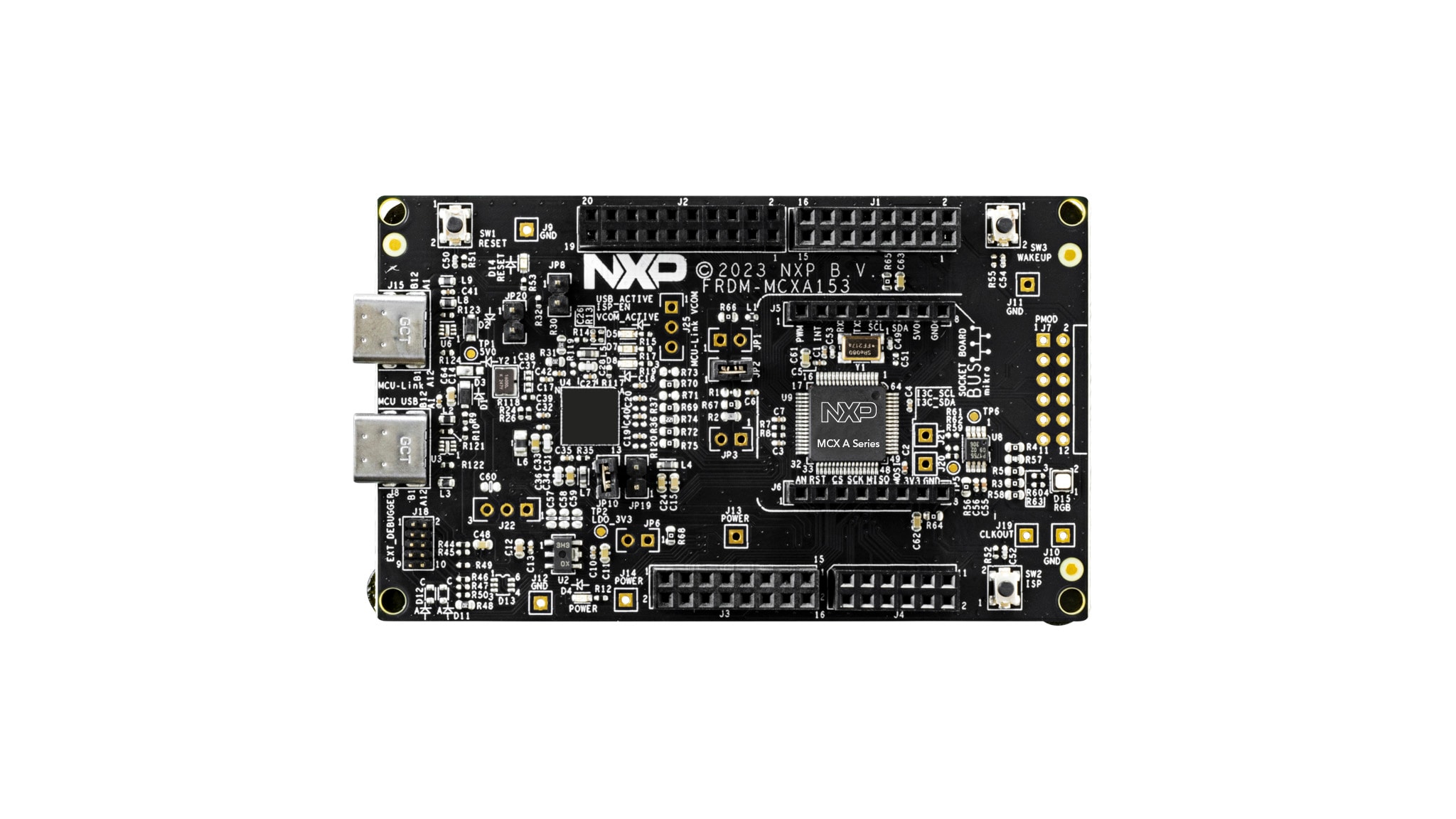

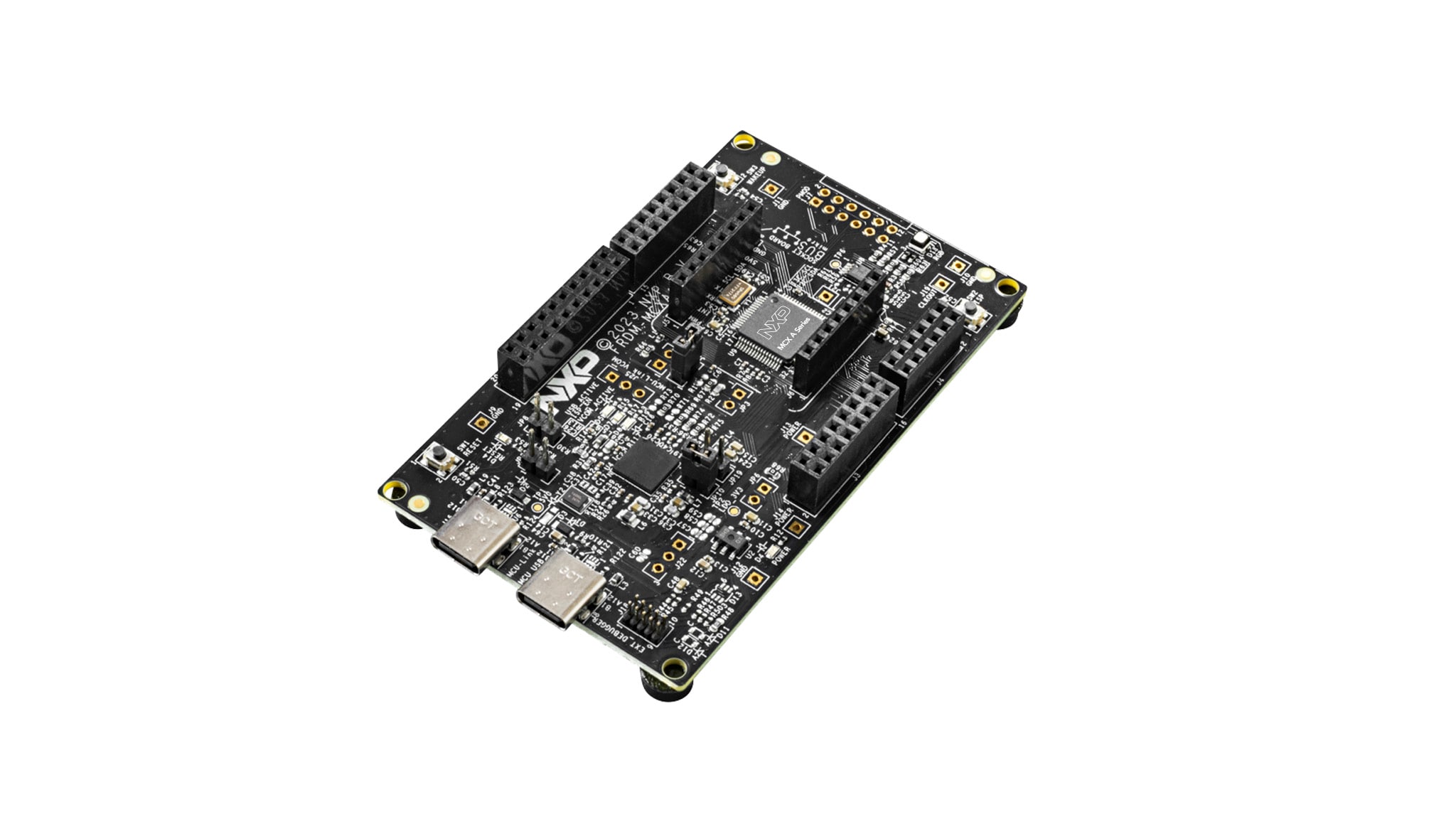

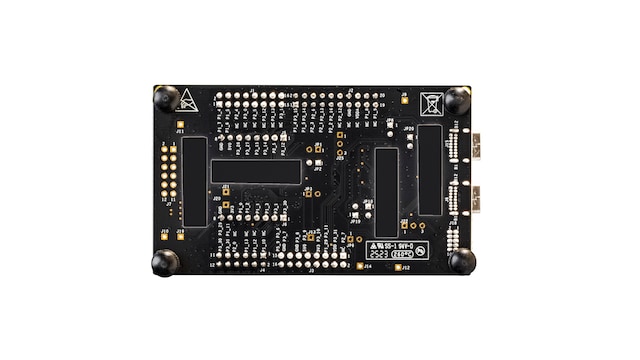

FRDM-MCXA153 アクティブ

画像にカーソルを合わせると拡大表示されます。

FRDM-MCXA153は、MCX A14およびA15 MCUの迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発ボードです。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。NXPのアドオン・ボード用の拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

MCX A14x/A15x MCU用FRDM開発ボード

FRDM-MCXA153 Block Diagram
図を取得する PDF

特長

マイクロコントローラ

  • MCX A15x Arm® Cortex®-M33コア、最大128 KBのフラッシュ、最大32 KBのRAM（8 KBのECC付き）、LPUART、LPSPI、LPI2C、FS USB、DMA、およびLDO

コネクティビティ

  • USB Type-Cコネクタ付きFS USBポート（ホストまたはデバイスの機能用）
  • HS USB Type-Cコネクタ
  • SPI/I²C/UARTコネクタ（PMOD/mikroBUS、DNP）
  • Wi-Fiコネクタ（PMOD/mikroBUS、DNP）

デバッグ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG/SWDコネクタ

センサ

  • P3T1755DPJ I3C/I²C温度センサ

拡張オプション

  • Arduino®ヘッダー
  • FRDMヘッダー
  • Pmod™ *DNP
  • mikroBUS™

ユーザー・インターフェース

  • RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン

購入オプション

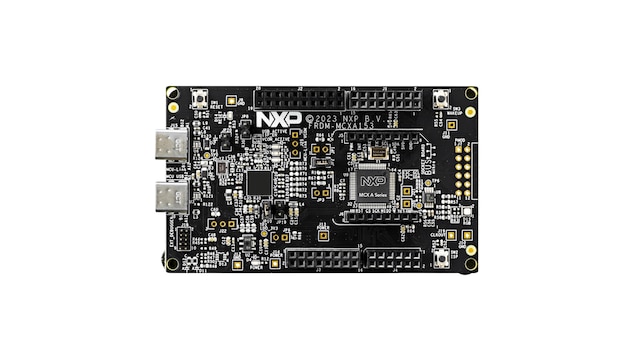

FRDM-MCXA153-Image

クリックして展開

  • FRDM-MCXA153
    アクティブ

  • FRDM Development Board for MCX A14 and A15 MCUs.

  • $15.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
