MCX A144/5/6およびA154/5/6 MCU用FRDM開発ボード

FRDM-MCXA156 アクティブ

画像にカーソルを合わせると拡大表示されます。

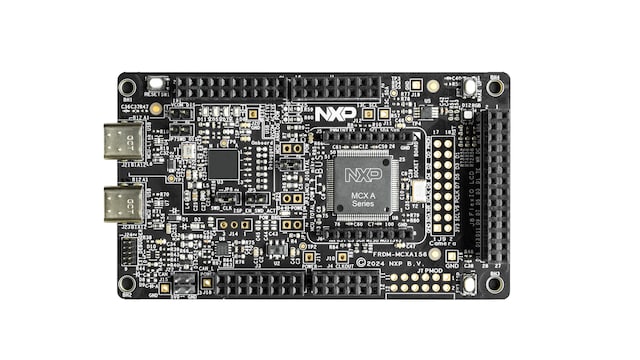

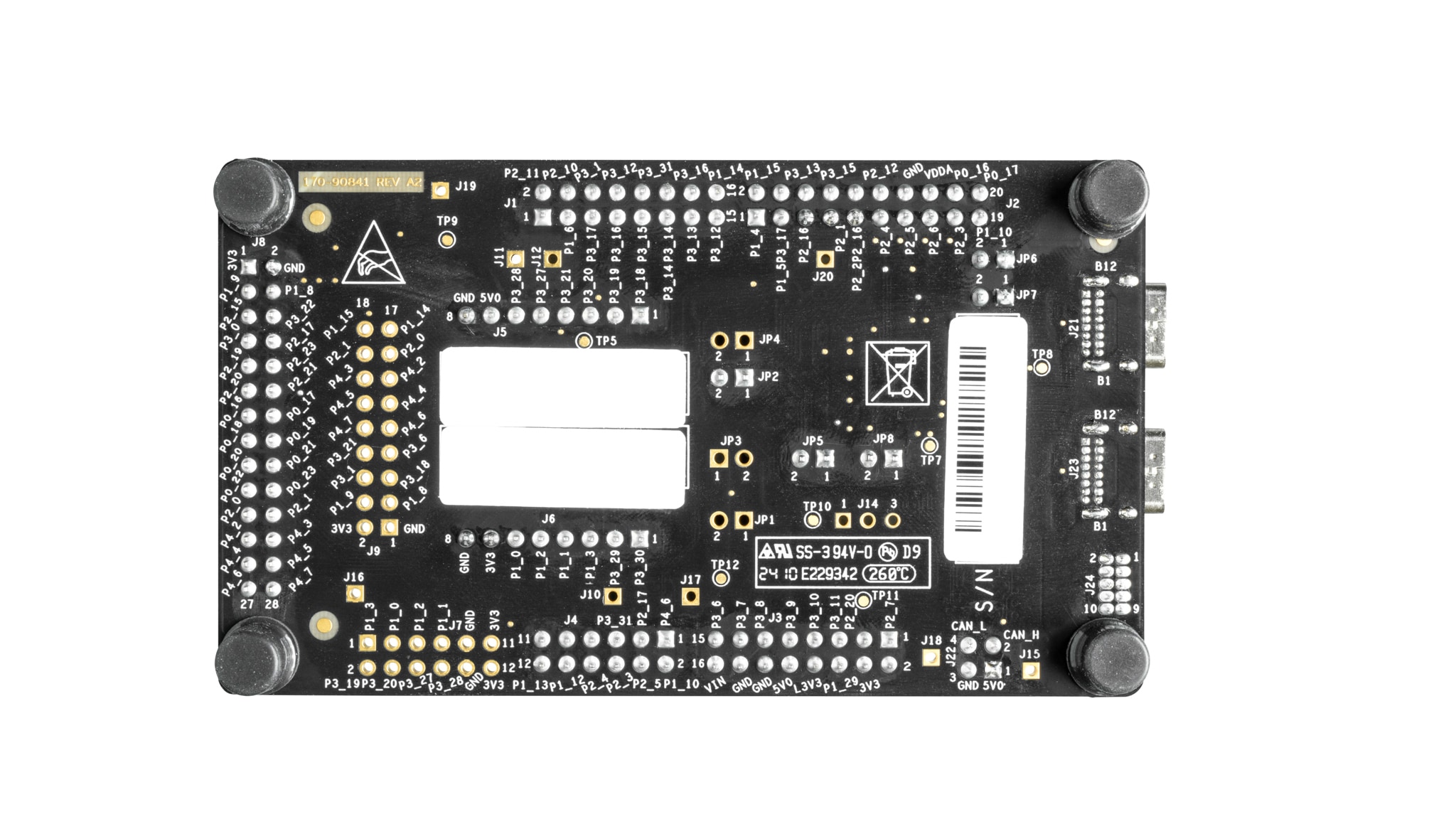

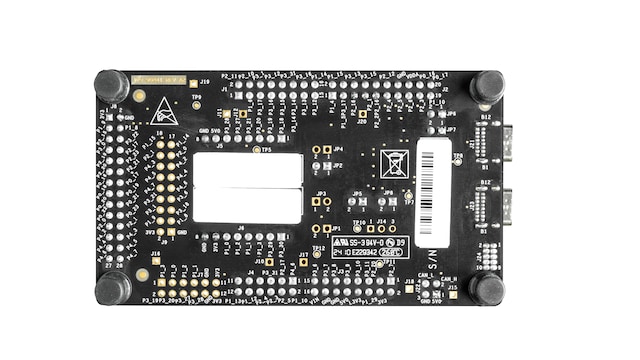

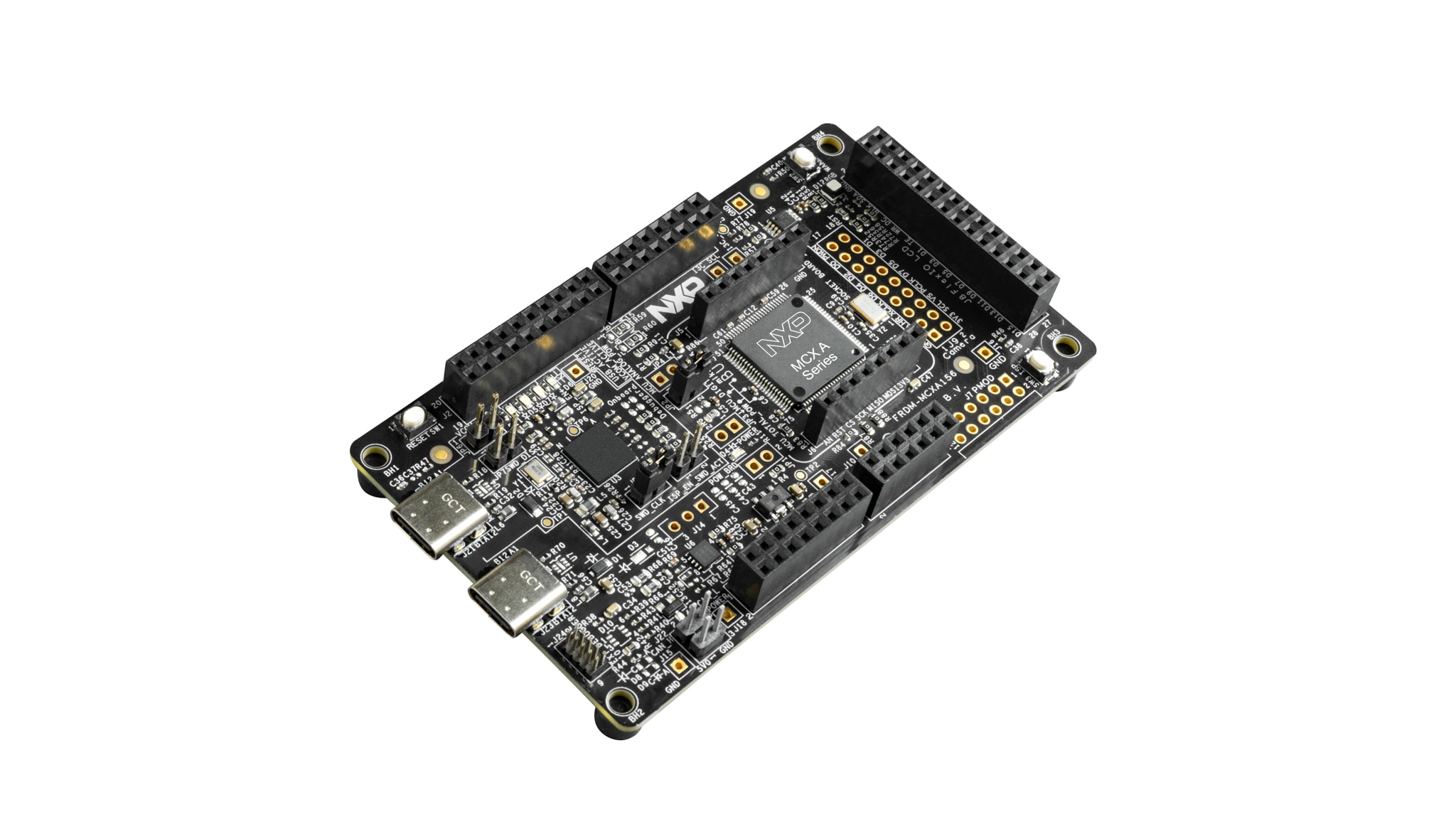

FRDM-MCXA156は、MCX A144/5/6およびA154/5/6 MCUの迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発ボードです。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。アドオン・ボード用のNXPの拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

FRDM MCXA156

FRDM-MCXA156 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

MCX Aシリーズ・マイクロコントローラ

  • MCX-A13X-A14X-A15X: MCX A13x、14x、15x MCU：Arm® Cortex® M33、拡張性の高いデバイス・オプション、低消費電力でインテリジェントなペリフェラルを搭載

センサ

I3C/I²Cデジタル温度センサ

  • P3T1755DP: I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ

加速度センサ

  • FXLS8971CF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ
  • FXLS8961AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

特長

マイクロコントローラ

  • MCXA156 Arm® Cortex®-M33コア
  • 最大1 MBのフラッシュ、最大128 KBのRAM、8 KB ECC、CAN-FD、FlexIO、FS USB、I3C、LPLUART、LPSPI、LPI2C、DMA、LDO

コネクティビティ

  • USB Type-Cコネクタ付きFS USBポート（デバイス機能用）
  • HS USB Type-Cコネクタ（オンボードMCU-Linkデバッガ）
  • CAN/I3C/SPI/I2C/UARTコネクタ（Arduino、PMOD/mikroBUS、DNP）
  • Wi-Fiコネクタ（Arduino、PMOD/mikroBUS、DNP）

デバッグ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG/SWDコネクタ

センサ

拡張オプション

  • Arduino®ヘッダー
  • FRDMヘッダー
  • Pmod™ *DNP
  • mikroBUS™
  • FlexIO/LCDヘッダー
  • FlexIO/カメラ・ヘッダー

ユーザー・インターフェース

  • RGBユーザーLED
  • ＋リセット
  • ISP
  • ウェイクアップ・ボタン

購入オプション

FRDM-MCXA156-Image

クリックして展開

  • FRDM-MCXA156
    アクティブ

  • FRDM Development Board for MCX A144/5/6 A154/5/6 MCUs.

  • $15.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 86
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
