GoldBox for Vehicle Networking Development Platform

GOLDBOX

画像にカーソルを合わせると拡大表示されます。

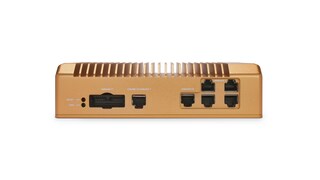

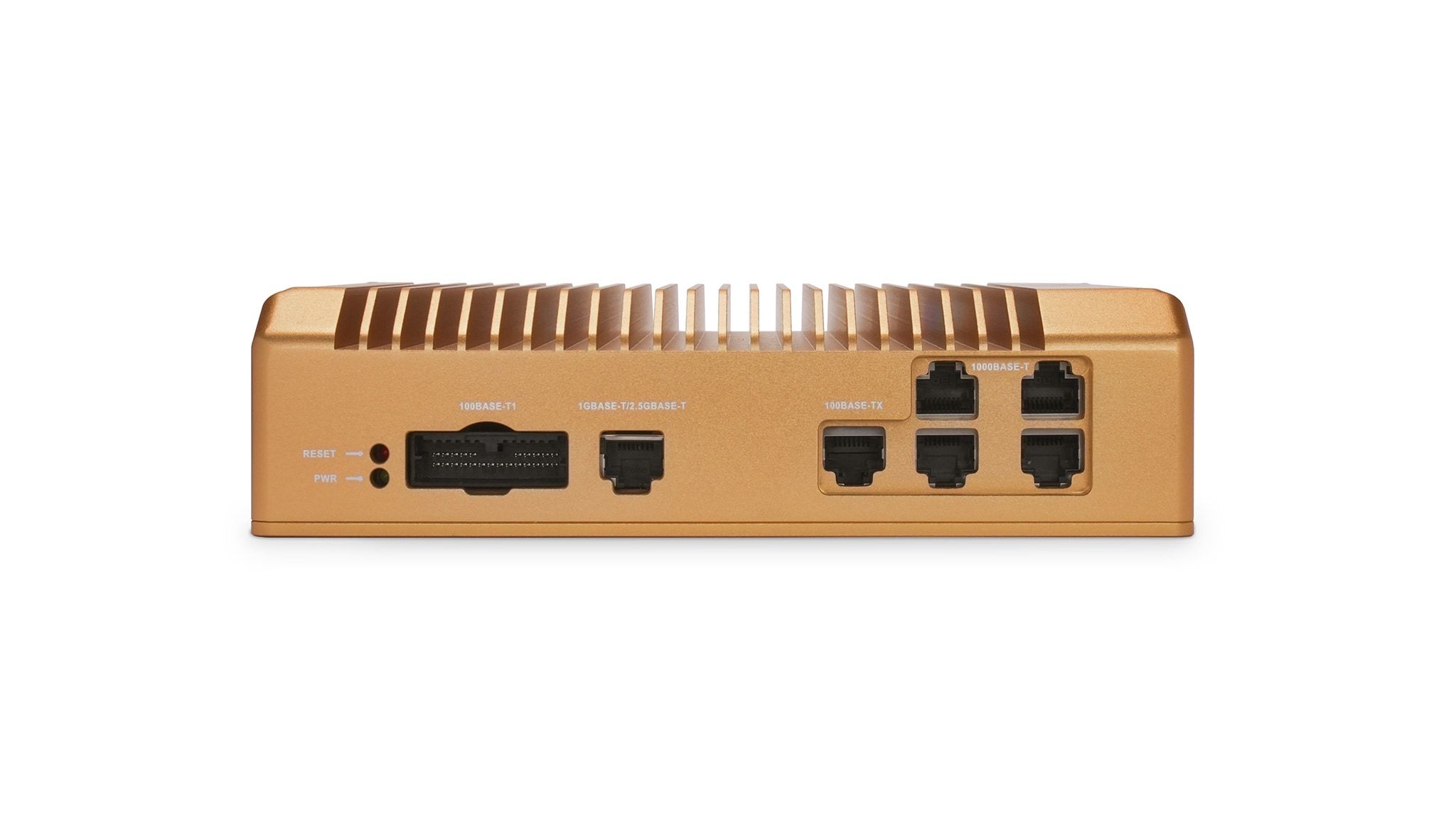

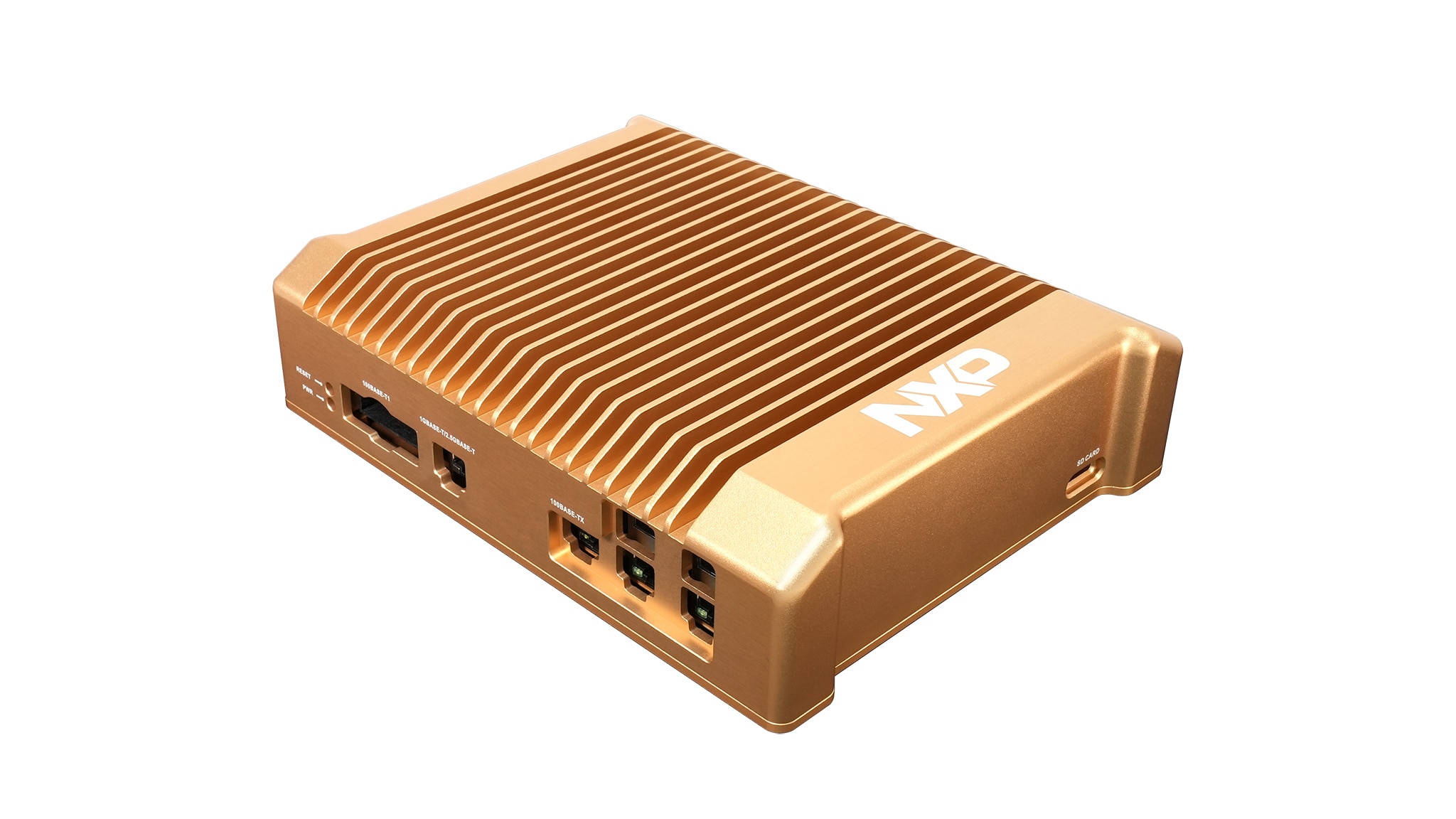

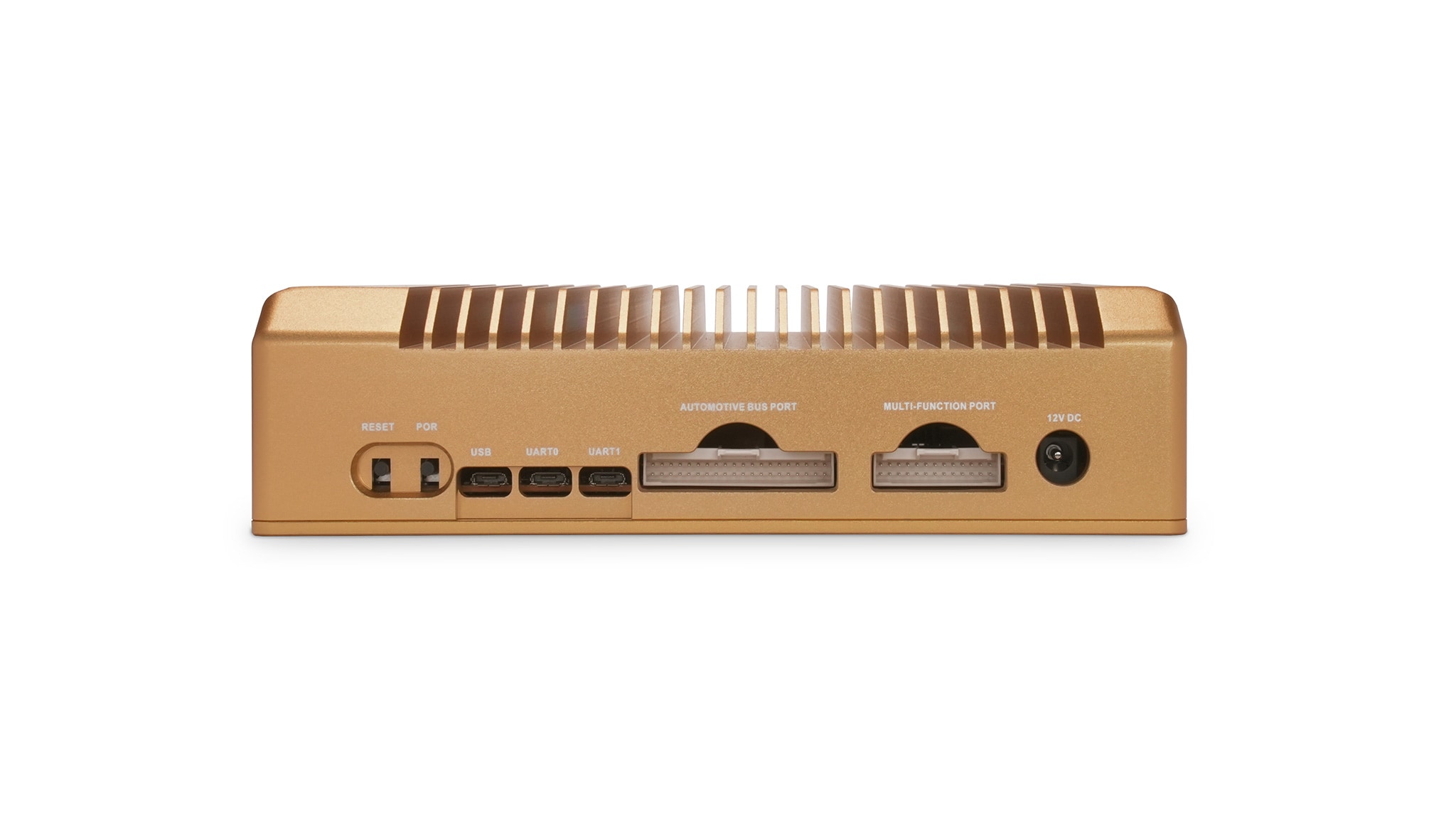

The NXP GoldBox is a compact, highly optimized and integrated reference design engineered for vehicle service-oriented gateway (SoG), domain control applications, high-performance processing, safety and security applications.

The NXP GoldBox offers high-performance computing capacity, real-time network performance, multi-Gigabit packet acceleration and security, as well as rich input/output (I/O) targeting central gateway, domain controller, FOTA, secure key management, smart antenna and high-performance central compute nodes.

ブロック図

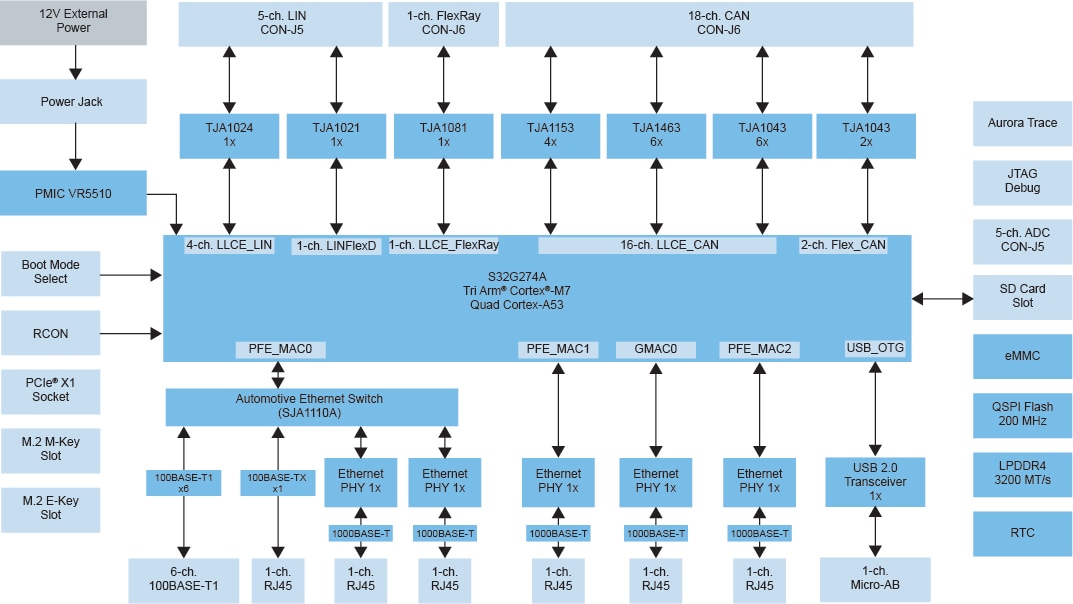

S32G2 Vehicle Networking Reference Design System Architecture

NXP GoldBox for Vehicle Networking system architecture
図を取得する PDF

対応製品

インターフェース

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

車載用イーサネットPHY

  • TJA1102A: TJA1102A/TJA1102AS、デュアル/シングル・ポート車載用イーサネット100BASE-T1 PHYトランシーバ
  • TJA1101: TJA1101B、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

CANシグナル改善

  • TJA1463: CAN Signal Improvement Capability Transceiver with Sleep Mode

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

パワーマネージメント

セーフティSBC

  • VR5510: S32Gプロセッサ用マルチチャネル (9) PMIC：高電力 x 8、低消費電力 x 1、ASIL Dセーフティ・レベルに適合

プロセッサ＆マイクロコントローラ

S32G車載ネットワーク・プロセッサ

  • S32G2: 車載ネットワーキング向けS32G2プロセッサ

Features

GoldBox Features

  • Supports service-oriented gateway and domain controller applications
  • Multiple network interfaces, featuring 18 CAN/CAN FD and 12 Ethernet ports
  • Supports low-power mode and multiple wake-up sources
  • Supports two M.2 modules (M-key slot, E-key slot)
  • ISO 26262 support by using safety components and architecture

購入オプション

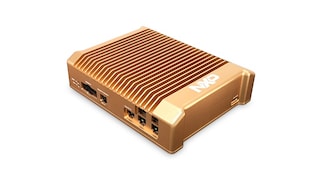

S32G-VNP-GLDBOX-Image

クリックして展開

  • S32G-VNP-GLDBOX
    アクティブ

  • GoldBox for Vehicle Networking Development Platform.

  • Kit contains

    • Rugged enclosure with integrated thermal management
    • S32G-VNP-RDB2
    • Universal AC adapter
    • AC/DC 12 V, 6.67A power supply
    • 16 GB SD Card
    • DuPont Line
    • (2) USB A-to-Micro B cables (UART0/1)
    • Ethernet and Ethernet Loopback cables
    • 100BASE-T1 Ethernet cable
    • J5 cable (LIN/ADC) and J6 cable (CAN/FlexRay)
    • (4) Heatsinks
    • (4) Thermal Pads
    • M2 Screws
  • JP¥ 427,453
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
