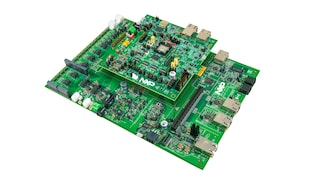

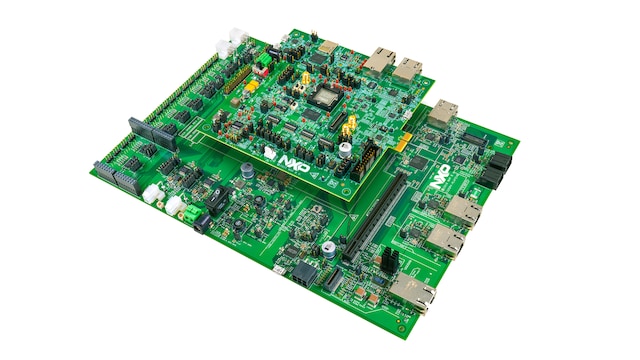

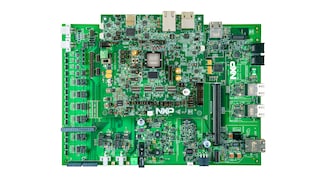

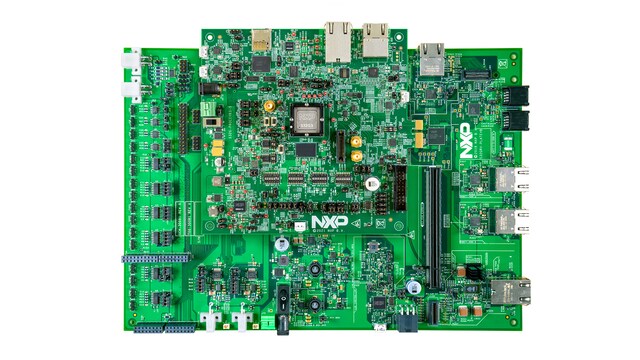

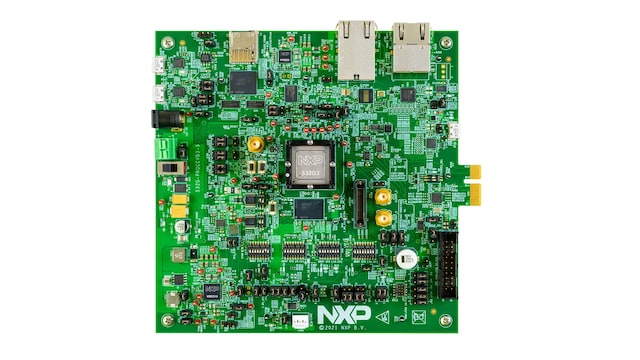

S32G車載ネットワーク・プロセッシング評価ボード3

S32G-VNP-EVB3 アクティブ

画像にカーソルを合わせると拡大表示されます。

S32G-VNP-EVB3は、サービス指向ゲートウェイやドメイン・コントローラなどの車載ネットワーク・プロセッシング・アプリケーションを開発するために設計された評価および開発ボードです。

S32G-VNP-EVB3は、車載ネットワーキング用のS32G2およびS32G3プロセッサをベースに、車載およびエンタープライズ・ネットワーキング・テクノロジと、車載ネットワーク用の豊富なインターフェース（CAN/LIN/FlexRay/イーサネット）を組み合わせ、非常に安全性の高いコンピューティング性能とともに提供します。

S32G-VNP-EVB3には、PCI ExpressおよびUSBインターフェースを備えた周辺機器が含まれ、OEM、Tier 1およびソフトウェア・エコシステム・パートナーはこれらを利用して市場投入までの期間を短縮できます。

ブロック図

S32G車載ネットワーク・プロセッシング評価ボード3

S32G Vehicle Network Processing Evaluation Board 3
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32G車載ネットワーク・プロセッサ

  • S32G2: 車載ネットワーキング向けS32G2プロセッサ
  • S32G3: 車載ネットワーキング向けS32G3プロセッサ

パワーマネージメント

セーフティSBC

  • VR5510: S32Gプロセッサ用マルチチャネル (9) PMIC：高電力 x 8、低消費電力 x 1、ASIL Dセーフティ・レベルに適合

PMIC

  • PF53: AVPとウォッチドッグを備えた12 A/8 A/15 Aコア電源レギュレータ

ロード・スイッチ

  • NX30P0121UK: High-Voltage Back-to-Back OVP Switch with Current Sense

インターフェース

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1105PQRS: SJA1105PEL/QEL/REL/SEL Series Ethernet Switches
  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

車載用イーサネットPHY

  • TJA1102A: TJA1102A/TJA1102AS、デュアル/シングル・ポート車載用イーサネット100BASE-T1 PHYトランシーバ

オートモーティブLINソリューション

  • TJA1021: ISO17987 LIN 2.1/SAE J2602トランシーバ
  • TJA1024HG: Quad LIN 2.2 A/SAE J2602 Transceiver

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ
  • TJA1462: スタンバイ・モード対応のCANシグナル改善機能トランシーバ

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode
  • TJF1051T: High-Speed CAN Transceiver
  • TJA1044: 高速CANトランシーバ、スタンバイ・モード搭載 - Mantisファミリ

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

もっと見る

購入オプション

S32G-VNP-EVB3-Image

クリックして展開

  • S32G-VNP-EVB3
    アクティブ

  • S32G Vehicle Network Processing Evaluation Board 3.

  • $3560.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
N true 0 TSPS32G-VNP-EVB3ja 4 アプリケーション・ノート Application Note t789 1 クイック・リファレンス・ガイド Quick Reference Guide t525 1 ユーザ・ガイド User Guide t792 2 ja ja ja アプリケーション・ノート Application Note 1 1 8.1 English Hardware design guidelines for the S32G2 family. 1717606577944729173496 TSP 2.2 MB Registration without Disclaimer None documents Extended 1717606577944729173496 /secured/assets/documents/en/application-note/AN14063.pdf 2176971 /secured/assets/documents/en/application-note/AN14063.pdf AN14063 documents Y N 2024-06-05 AN14063: S32G2 Hardware Design Guidelines /webapp/Download?colCode=AN14063&lang_cd=ja /secured/assets/documents/en/application-note/AN14063.pdf Application Note N 645036621402383989 2024-06-05 pdf Y en May 21, 2024 645036621402383989 Application Note Y N AN14063: S32G2 Hardware Design Guidelines ユーザ・ガイド User Guide 2 2 English Getting Started with the S32G Vehicle Network Processing Evaluation Board 3 1677870473682738005697 TSP 1677870473682738005697 GS-S32G-VNP-EVB3 GS-S32G-VNP-EVB3 Guide 0 2023-03-03 /document/guide/getting-started-with-the-s32g-vehicle-network-processing-evaluation-board-3:GS-S32G-VNP-EVB3 GS-S32G-VNP-EVB3 User Guide 132339537837198660 2025-01-07 HTML en Mar 3, 2023 132339537837198660 User Guide Y Getting Started with the S32G Vehicle Network Processing Evaluation Board 3 3 0 English Guidance for the use of the S32G-VNP-EVB3. 1678388664413708112847 TSP 16.1 MB Registration without Disclaimer None documents Extended 1678388664413708112847 /secured/assets/documents/en/user-guide/UGS32GVNPEVB3-EVB3.pdf 16112698 /secured/assets/documents/en/user-guide/UGS32GVNPEVB3-EVB3.pdf UGS32GVNPEVB3-EVB3 documents Y N 2023-03-09 S32G-VNP-EVB3 User Guide /webapp/Download?colCode=UGS32GVNPEVB3-EVB3&lang_cd=ja /secured/assets/documents/en/user-guide/UGS32GVNPEVB3-EVB3.pdf User Guide N 132339537837198660 2024-04-16 pdf Y en Nov 19, 2021 132339537837198660 User Guide Y N S32G-VNP-EVB3 User Guide クイック・リファレンス・ガイド Quick Reference Guide 1 4 0 English Quick start guidance for the use of the S32G-VNP-EVB3. 1678389224147714432308 TSP 842.0 KB None None documents None 1678389224147714432308 /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf 842010 /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf QSGS32GVNPEVB3-EVB3 documents N N 2023-03-09 S32G-VNP-EVB3 Quick Start Guide /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf Quick Reference Guide N 803735842453594974 2024-04-16 pdf N en Nov 19, 2021 803735842453594974 Quick Reference Guide Y N S32G-VNP-EVB3 Quick Start Guide false 0 S32G-VNP-EVB3 downloads ja true 0 Y TSP アプリケーション・ノート 1 /secured/assets/documents/en/application-note/AN14063.pdf 2024-06-05 1717606577944729173496 TSP 1 May 21, 2024 Application Note Hardware design guidelines for the S32G2 family. Registration without Disclaimer /secured/assets/documents/en/application-note/AN14063.pdf English documents 2176971 None 645036621402383989 2024-06-05 Y /webapp/Download?colCode=AN14063&lang_cd=ja AN14063: S32G2 Hardware Design Guidelines /secured/assets/documents/en/application-note/AN14063.pdf documents 645036621402383989 Application Note N en Extended Y pdf 8.1 Y N AN14063: S32G2 Hardware Design Guidelines 2.2 MB AN14063 N 1717606577944729173496 クイック・リファレンス・ガイド 1 /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf 2023-03-09 1678389224147714432308 TSP 4 Nov 19, 2021 Quick Reference Guide Quick start guidance for the use of the S32G-VNP-EVB3. None /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf English documents 842010 None 803735842453594974 2024-04-16 N /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf S32G-VNP-EVB3 Quick Start Guide /docs/en/quick-reference-guide/QSGS32GVNPEVB3-EVB3.pdf documents 803735842453594974 Quick Reference Guide N en None Y pdf 0 N N S32G-VNP-EVB3 Quick Start Guide 842.0 KB QSGS32GVNPEVB3-EVB3 N 1678389224147714432308 ユーザ・ガイド 2 2023-03-03 1677870473682738005697 TSP 2 Mar 3, 2023 User Guide Getting Started with the S32G Vehicle Network Processing Evaluation Board 3 GS-S32G-VNP-EVB3 English Guide 0 132339537837198660 2025-01-07 /document/guide/getting-started-with-the-s32g-vehicle-network-processing-evaluation-board-3:GS-S32G-VNP-EVB3 Getting Started with the S32G Vehicle Network Processing Evaluation Board 3 GS-S32G-VNP-EVB3 132339537837198660 User Guide en Y HTML GS-S32G-VNP-EVB3 1677870473682738005697 /secured/assets/documents/en/user-guide/UGS32GVNPEVB3-EVB3.pdf 2023-03-09 1678388664413708112847 TSP 3 Nov 19, 2021 User Guide Guidance for the use of the S32G-VNP-EVB3. Registration without Disclaimer /secured/assets/documents/en/user-guide/UGS32GVNPEVB3-EVB3.pdf English documents 16112698 None 132339537837198660 2024-04-16 Y /webapp/Download?colCode=UGS32GVNPEVB3-EVB3&lang_cd=ja S32G-VNP-EVB3 User Guide /secured/assets/documents/en/user-guide/UGS32GVNPEVB3-EVB3.pdf documents 132339537837198660 User Guide N en Extended Y pdf 0 Y N S32G-VNP-EVB3 User Guide 16.1 MB UGS32GVNPEVB3-EVB3 N 1678388664413708112847 true Y Tools
