S32K3x4-Q172 General-Purpose Development Board
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。
This development board is no longer manufactured. NXP will maintain support for this product but recommends the S32K3X4EVB-T172 Board for optimized performance and support.

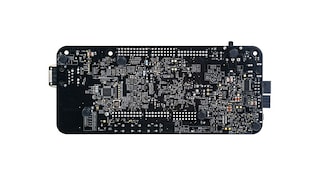

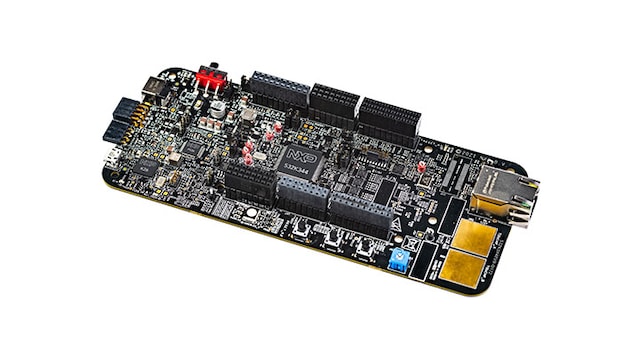

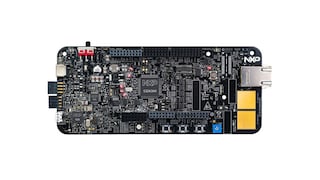

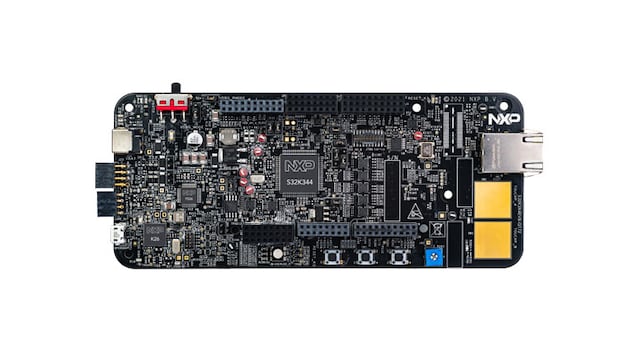

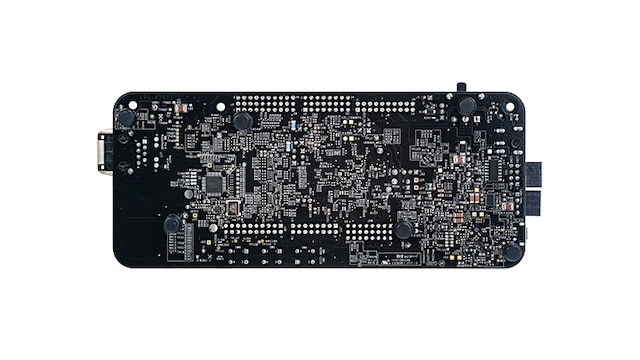

The S32K3X4EVB-Q172 is an evaluation and development board for general-purpose industrial and automotive applications.
Based on the 32-bit Arm®Cortex®-M7 S32K3 MCU in a 172 HDQFP package, the S32K3X4EVB-Q172 offers dual cores configured in lockstep mode, ASIL D safety hardware, HSE security engine, OTA support, advanced connectivity and low power.
The S32K3X4EVB-Q172 offers a standard-based form factor compatible with the Arduino® UNO pin layout, providing a broad range of expansion board options for quick application prototyping and demonstration.
製品詳細
ブロック図
Features
Microcontroller (MCU)
- 32-bit Arm® Cortex®-M7 based S32K344
- K26: Kinetis K26-180 MHz as on-board S32K3 debug interface
Safety System Basis Chip (SBC)
- FS26: Safety System Basis Chip (SBC) with low-power fit for ASIL D
Hardware Features
- 64 MB QSPI NOR flash
- 100 Mbit Ethernet Physical Layer
- Power supply switch
- MCU voltage/current measurement
- User RGB LED
- 2x user push-buttons
- ADC rotary potentiometer
- 2x touch pad electrode
Software Features
- Free of charge S32 Design Studio IDE (Eclipse, GCC and debugger) and S32 Config Tool (pins, clocks, peripherals, DDR) with third-party compilers and debuggers, also support
- Free of charge Real-Time Drivers for AUTOSAR® and non-AUTOSAR use and ASIL D compliant
- Configuration tools for both AUTOSAR and non-AUTOSAR users
- Free of charge security firmware: SHE+ compliant NXP supplied, designed for ISO 21434
- S32 Safety Software Framework (SAF): Six fault detection and reaction libraries
- Free of charge Safety Peripheral Drivers (SPD)
- Structural Core Self Test (SCST)
- Free of charge inter-platform communication framework (IPCF): middleware for multi-core, multi-OS communication in single- and multi-chip systems
- Free of charge Model-Based Design Toolbox for MATLAB®: NXP supplied plug-in for Simulink® environment
Programming Debug interfaces
- On-board S32K3 debug interface
- 20-Pin Cortex debug + ETM connector
Compatibility
- Arduino UNO pint-out compatible with expansion “shield” support
Interfaces
- On-board secure HS-CAN
- 2x on-board LIN
- Ethernet 100 Mbit Physical Layer with RJ-45 connector for fast prototyping
- SWD/JTAG debug interface for S32K3 debugger
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
3 設計・ファイル
-
プリント基板と回路図
S32K3X4EVB-Q172 Evaluation Board – REV A Design Files
-
プリント基板と回路図
S32K3X4EVB-Q172 Evaluation Board Schematics
-
プリント基板と回路図
S32K3 MCUs for General Purpose – Hardware Design Package
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 7 ソフトウェア・ファイル
-
BSPとデバイスドライバ
リアルタイム・ドライバ (RTD)
-
セーフティ＆セキュリティ・ソフトウェア
S32セーフティ・ソフトウェア・フレームワーク (SAF) およびセーフティ・ペリフェラル・ドライバ (SPD)
-
デバッグと可視化ツール
FreeMASTERランタイム・デバッグ・ツール
-
シミュレーションとモデリング・ツール
モデルベース設計ツールボックス (MBDT)
-
シミュレーションとモデリング・ツール
S32K Power Estimation Tool (PET)
