S32K3X8EVB-Q289汎用車載用途向け評価ボード

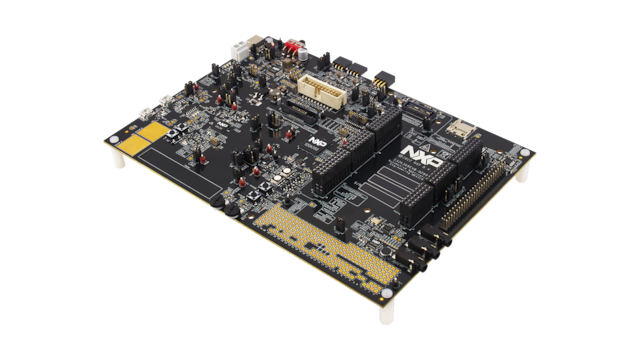

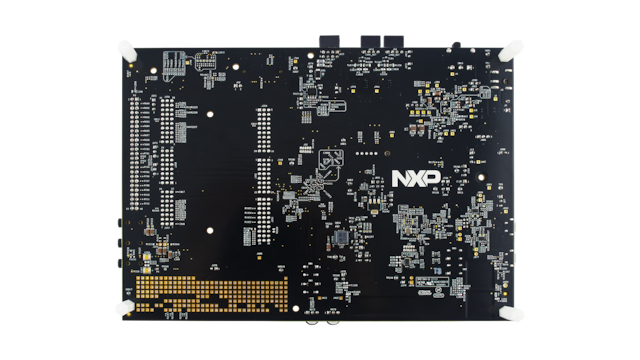

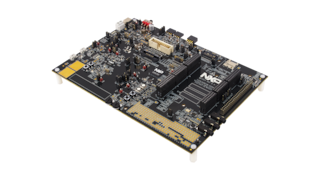

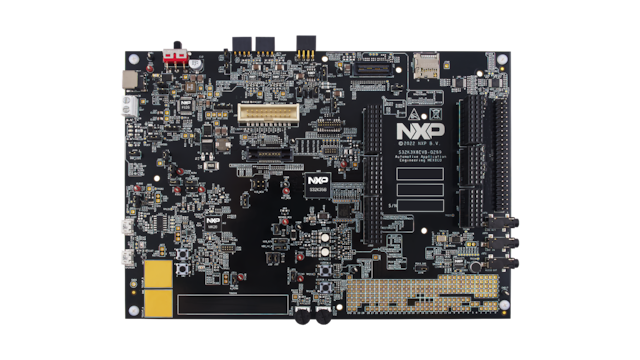

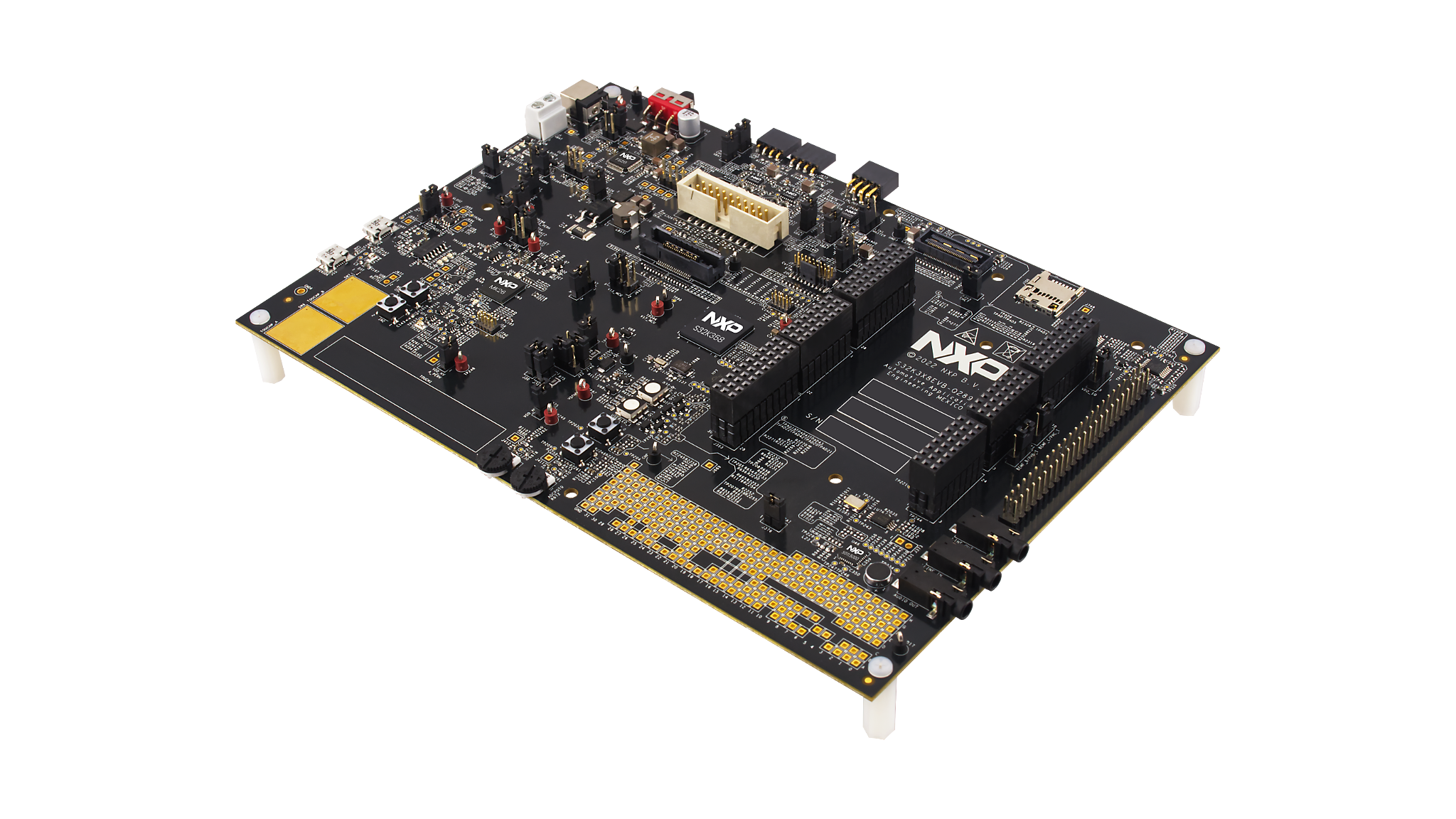

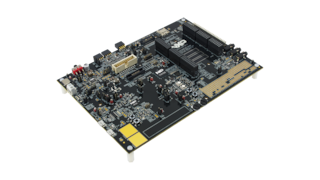

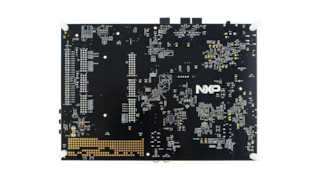

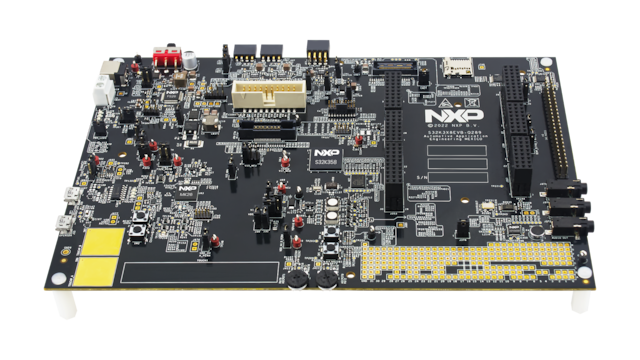

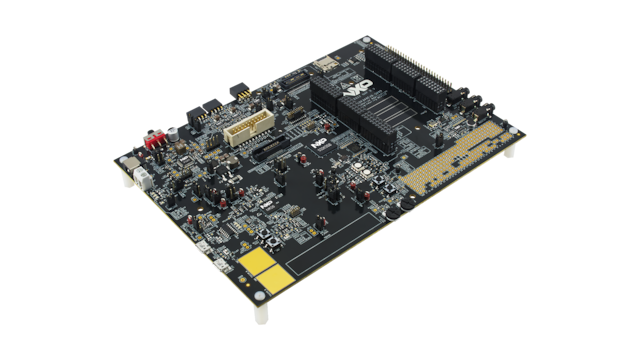

S32K3X8EVB-Q289

画像にカーソルを合わせると拡大表示されます。

S32K3X8EVB-Q289は、自動車分野および産業分野の汎用アプリケーションに対応する評価/開発ボードです。

S32K3X8EVB-Q289は32ビットArm®Cortex®-M7 S32K3 MCUを289 MAPPGAパッケージに搭載し、マルチコア・モード、ハードウェア・セキュリティ・エンジン (HSE)、Over-the-Air (OTA) サポート、高度なコネクティビティ、低消費電力に対応しています。

S32K3X8EVB-Q289はArduino®ピン配列互換の標準ベースのフォーム・ファクタを備え、幅広い拡張ボード・オプションによって、迅速なアプリケーション・プロトタイピングを実現します。

ブロック図

S32K3X8EVB-Q289の特長

S32K3X8EVB-Q289-BD
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

インターフェース

オートモーティブLINソリューション

  • TJA1021: ISO17987 LIN 2.1/SAE J2602トランシーバ

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

オーディオ

オーディオ・コンバータ

特長

ハードウェア・インターフェース

  • 電源スイッチ
  • MCUの電圧/電流測定
  • ユーザー用RGB LED x 2
  • ユーザー用プッシュボタン x 2
  • ADCロータリー・ポテンショメータ x 2
  • タッチパッド電極 x 2
  • USBコネクタ
  • SDカード・スロット
  • Ethernetインターフェースに接続するSABERコネクタ

ソフトウェアの特長

互換性

  • 「シールド」拡張サポートと互換性のあるArduinoピン配置

インターフェース

  • オンボードCAN FD
  • オンボードLIN
  • SAIオーディオ
  • USB to UART

イネーブルメント

  • S32 Design Studio IDE（Eclipse、GCC、デバッガ）およびS32 Config Tool（ピン、クロック、ペリフェラル）を、サードパーティのコンパイラおよびデバッガとともに無償提供

もっと見る

購入オプション

S32K3X8EVB-Q289-Image

クリックして展開

  • S32K3X8EVB-Q289
    アクティブ

  • S32K3X8EVB-Q289 Evaluation Board for Automotive General Purpose.

  • キットの内容：

    • S32K3X8EVB-Q289評価ボード
  • $535.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
