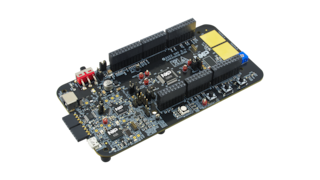

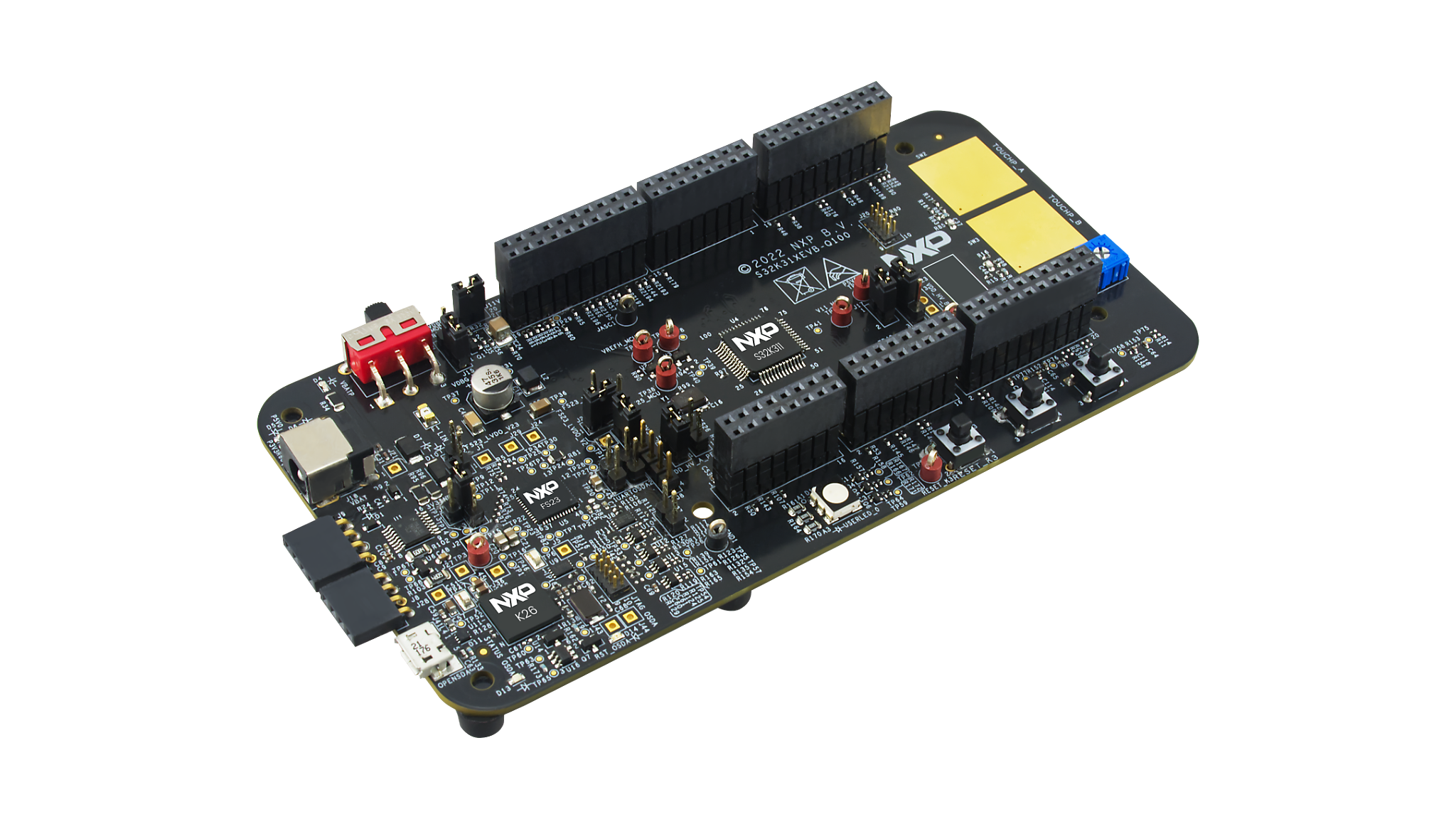

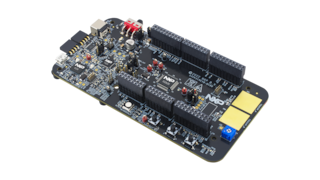

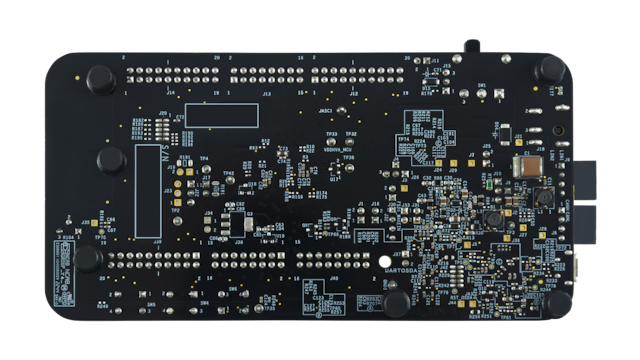

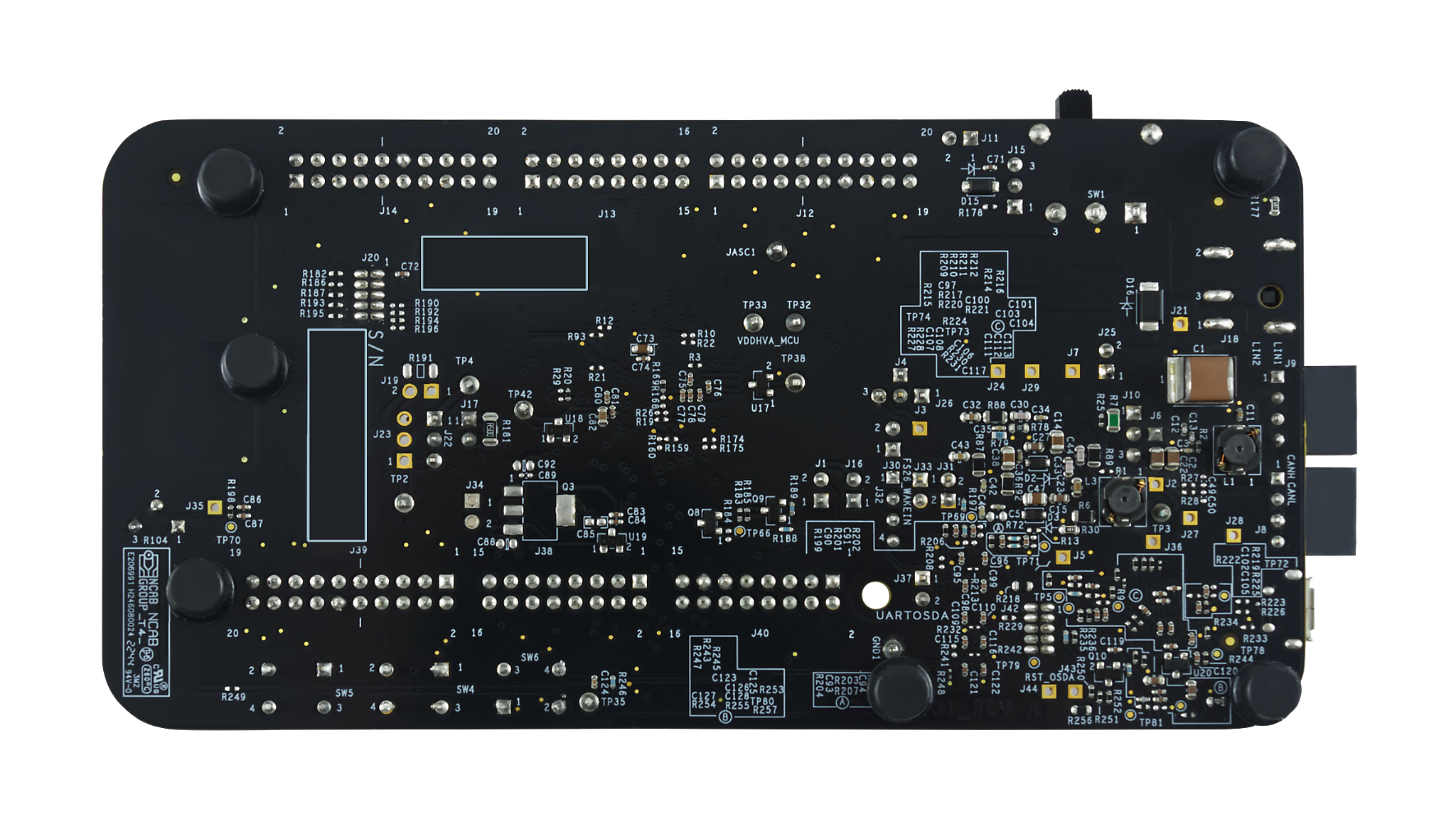

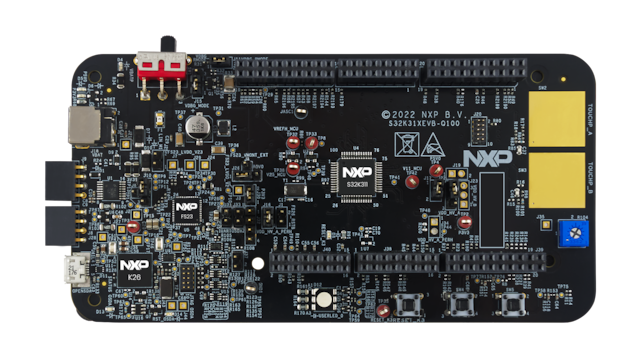

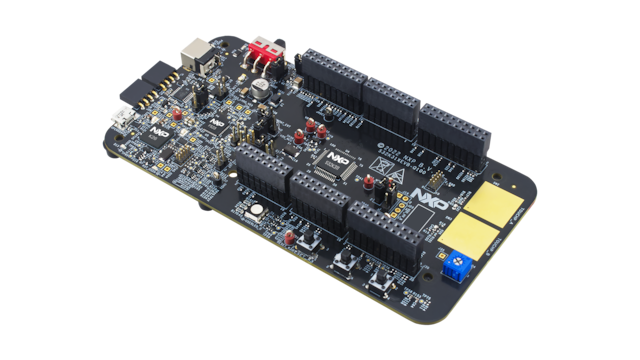

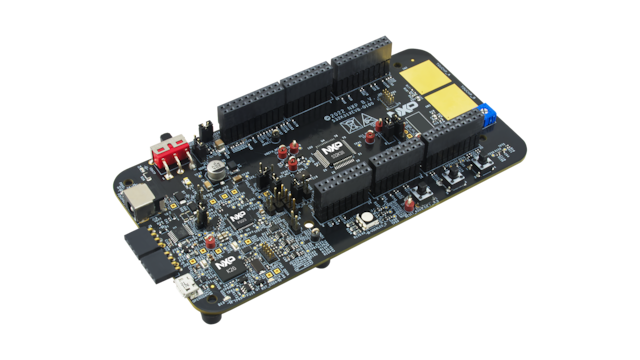

S32K31XEVB-Q100 車載向け汎用評価ボード

S32K31XEVB-Q100 アクティブ

画像にカーソルを合わせると拡大表示されます。

S32K31XEVB-Q100は、自動車分野および産業分野の汎用アプリケーションに対応する評価/開発ボードです。

S32K31XEVB-Q100は、100 HDQFPパッケージの32ビットArm® Cortex®-M7 S32K3 MCUをベースとし、シングル・コア・モード、HSEセキュリティ・エンジン、OTAサポート、高度なコネクティビティ、低消費電力をに対応しています。

S32K31XEVB-Q100は、Arduino®ピン配列互換の標準ベースのフォーム・ファクタを備え、アプリケーションの迅速なプロトタイプ作成やデモのための幅広い拡張ボード・オプションを提供します。

ブロック図

S32K31XEVB-Q100の特長

S32K31XEVB-Q100 Features
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

パワーマネージメント

セーフティSBC

  • FS23: パワー・マネジメント、CAN、LINの機能を備えたセーフティ・システムベーシス・チップ (SBC) ファミリ

特長

ハードウェアの特長

  • 電源スイッチ
  • MCUの電圧/電流測定
  • ユーザー用RGB LED
  • ユーザー用プッシュボタン x 2
  • ADCロータリー・ポテンショメータ
  • タッチパッド電極 x 2

ソフトウェアの特長

互換性

  • 「シールド」拡張サポートと互換性のあるArduinoピン配置

インターフェース

  • オンボードCAN-FD
  • オンボードLIN
  • S32K3デバッガ用SWD/JTAGデバッグ・インターフェース

イネーブルメント

  • S32 Design Studio IDE（Eclipse、GCC、デバッガ）およびS32 Config Tool（ピン、クロック、ペリフェラル）を、サードパーティのコンパイラおよびデバッガとともに無償提供

購入オプション

S32K31XEVB-Q100-Image

クリックして展開

  • S32K31XEVB-Q100
    アクティブ

  • S32K31XEVB-Q100 Evaluation Board for Automotive General Purpose.

  • キットの内容：

    • S32K31XEVB-Q100評価ボード
  • $225.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
