ColdFire® V4 Microprocessor with Ethernet and Encryption

The MCF547x microprocessors are based on the ColdFire^® V4 core and feature multiple connectivity peripherals including two Ethernet, peripheral component interconnect (PCI) and other serial interfaces. Addicionally, it offers an encryption accelerator for secure communications in network connected control applications. The MCF547x family is pin-compatible with the MCF548X family of microprocessors offering scalability and flexibility for designs that evolve over time.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

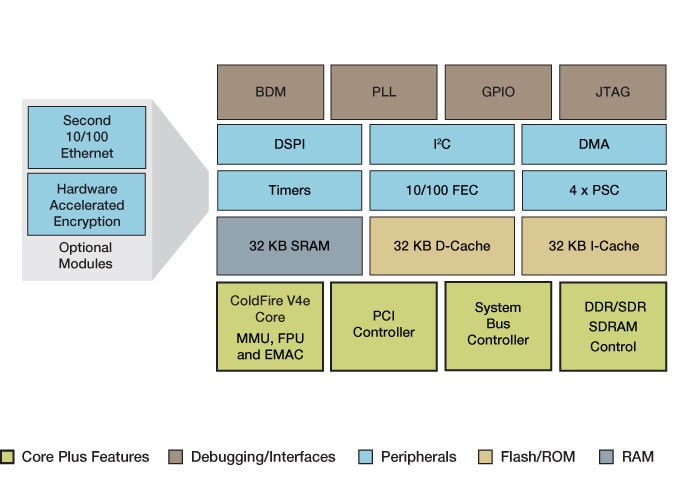

ColdFire MCF547X Microprocessor Block Diagram

図を取得する PDF

Features

ColdFire^® V4 core-delivering up to 410 (Dhrystone 2.1) MIPS @ 266 MHz
Memory management unit (MMU)
Dual precision floating point unit (FPU)
Enhaced multiply-accumulate (MAC) module handles DSP-like instructions
32 KB I-Cache, 32 KB D-Cache
32 KB on-chip system SRAM
Integrated peripherals
- 10/100 fast Ethernet controller (FEC)
- UART/USART/IRDA/modem programmable serial controller
- 32-bit V2.2 PCI, 33/66 MHz, five external leaders
- Direct memory access (DMA) serial pheripheral interface (SPI)
- I²C interface
- 16-channel direct memory access (DMA) controller
- 32-bit 133 MHz DDR/SDR-SDRAM controller
- 388 PBGA package
Security
- Optional hardware-accelerated encryption (DES, 3DES, RC4, AES, MD5, SHA-1, RNG)

MCF5221X

製造中止

類似

USB On-The-Go搭載32ビット・マイクロコントローラ

データシート:
PDF

MCF5222X

生産終了 (EOL)

類似

32-Bit Microcontrollers with USB

データシート:
PDF

MCF525X

アクティブ

類似

Integrated ColdFire^® V2 Microprocessor

データシート:
PDF

MCF527X

新規採用非推奨

類似

ColdFire^® V2統合型マイクロプロセッサ

データシート:
PDF

MCF532X

新規採用非推奨

類似

ColdFire^® V3 Microprocessor with LCD driver, Ethernet, USB and CAN

データシート:
PDF

MCF537X

新規採用非推奨

類似

Coldfire V3 Microprocessor with Ethernet, USB and Encryption

データシート:
PDF

MCF548X

新規採用非推奨

類似

ColdFire^® V4e Microcontroller with Ethernet, CAN and Encryption

データシート:
PDF

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

5 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

シミュレーションとモデル
MCF5471 ColdFire^® V4 Microprocessor BSDL Files

ZIP改訂 1.0Feb 26, 2004 00:00:0014.1 KBMCF5471BSDL
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
MCF5472 ColdFire^® V4 Microprocessor BSDL Files

ZIP改訂 1.0Feb 26, 2004 00:00:0014.3 KBMCF5472BSDL
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
MCF5473 ColdFire^® V4 Microprocessor BSDL Files

ZIP改訂 1.0Feb 26, 2004 00:00:0014.3 KBMCF5473BSDL
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
MCF548X/7X Hardware Reference Design

ZIP改訂 1bMar 11, 2004 00:00:003.0 MB548X547XREF1B
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
MCF548X/7X Hardware Reference Design

ZIP改訂 2cOct 15, 2004 00:00:001.1 MB548X547XREF2
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ハードウェア

クイック・リファレンスボードタイプ.

2 ハードウェア提供

エミュレータ、プローブ、プログラマ
USB ColdFire Multlink注目

USBMLCF
エミュレータ、プローブ、プログラマ
Tracelink - Advance Trace Capture

TRACELINK

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

1-5 の 10 ソフトウェア・ファイル

設定ツール
Processor Expert^® Software – Component Development Environment v1.0.4

ダウンロード・オプション
BSPとデバイスドライバ
2008 Linux BSP for MCF5484LITE, MCF5475/85EVB (08-Aug-2008)

ISO改訂 3Aug 11, 2008 00:00:00423852 KBCWF-MCF547X-548X-2-6-KL

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
ライブラリ
Complimentary ColdFire^® Digital Signal Processing Library
OSおよびRTOS
2011 ColdFire Linux Maintenance BSP Release (31-Oct-2011)

ISO改訂 3.0Nov 4, 2011 00:00:00847078 KBCFLINUX_20100901_ltib
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
OSおよびRTOS
Real-Time Edge Software

ダウンロード・オプション
デバッグと可視化ツール
Motor Control Application Tuning (MCAT) Tool
開発IDEと構築ツール
MCUXpresso統合開発環境 (IDE)

ダウンロード・オプション
開発IDEと構築ツール
CodeWarrior^® Development Studio for ColdFire^® Architectures (Classic IDE) v7.2

ダウンロード・オプション
開発IDEと構築ツール
CodeWarrior^® Development Studio for ColdFire^® Architectures: Linux^® Editions (Classic IDE) v2.5

ダウンロード・オプション
開発IDEと構築ツール
CodeWarrior^® for MCUs (Eclipse IDE) - ColdFire^®, 56800/E DSC, Qorivva^® 56xx, RS08/S08, S12Z - 11.1

ダウンロード・オプション

全て表示
