8-bit C4 Small Package SC4 MCUs
Our S08SC4 is a feature reduced version of the 8-bit S08SG4. Simplicity, small footprint, high performance and aggressive pricing make the S08SC4 the ideal solution for cost-sensitive and space constrained body applications. Low cost, improved quality and smaller board space are achieved with on-chip components that eliminate the need for an external crystal, LVI circuit, voltage regulator, I/O mux, watchdog circuit and analog-to-digital converter (ADC). The SC4 is available in a 16-pin TSSOP package and is pin and software compatible with the S08SG family, which allows customers to easily migrate to other devices as their needs grow.
製品詳細

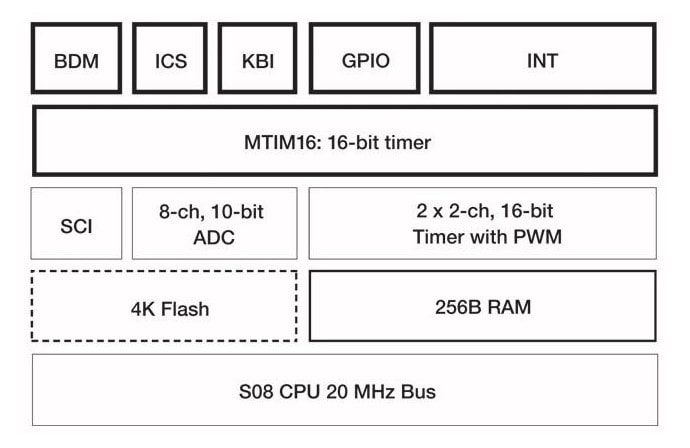

ブロック図
Features
General
- 20 MHz bus speed
- 4 KB flash
- 256B RAM
- 1x SCI
- Up to 8-channel 10-bit ADC
- 2 x 2-channel 16-bit timers
- Single wire debug module (BDM)
- 4.5 - 5.5 operating voltage
- 16 TSSOP package
