低電圧、FRDMプラットフォーム向け三相モータ

FRDM-MC-LVMTR アクティブ

画像にカーソルを合わせると拡大表示されます。

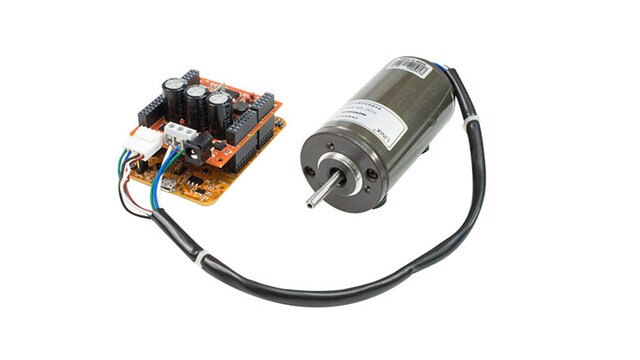

NXP® FRDM-MC-LVMTRキットを使用して、三相ブラシレスDC (BLDC) 永久磁石同期モータ (PMSM) モータ制御機能をFreedom System設計に追加できます。

FRDM-KV31FまたはFRDM-KV10Z MCUボードと、BLDC開発用のFRDM-MC-LVBLDCまたはPMSM開発用のFRDM-MC-LVPMSMのどちらかを組み合わせて、完結したリファレンス・プラットフォームを低コストで作成できます。

キットには、3つのモーター位相とホール効果信号に対応する配線を備えた、低電圧、同期三相、正弦波Bemf BLDCモーターが1つ含まれています。

注： FRDMプラットフォームとシールドは別売りです。

対応製品

プロセッサ＆マイクロコントローラ

KVシリーズArm Cortex-M4/M0+/M7

  • KV1x: Kinetis® KV1x-75 MHz,  Entry-Level 3ph FOC / Sensorless Motor Control MCUs based on Arm® Cortex®-M0+
  • KV3x: Kinetis® KV3x-100–120 MHz,  Advanced 3ph FOC / Sensorless Motor Control MCUs based on Arm® Cortex®-M4

特長

  • FRDM-MC-LVPMSMシールドおよびFRDM-MC-LVBLDCシールドと組み合わせて使用できるよう配線されたLinix 45ZWN24-40モータ。

パワー・マネジメント

  • 定格電圧：24 V
  • 定格電流：2.3アンペア
  • 定格トルク：990 g.cm
  • 定格速度：4000回転/分

購入オプション

FRDM-MC-LVMTR-Image

クリックして展開

  • FRDM-MC-LVMTR
    アクティブ

  • FRDM-MC-LVMTR, MOTOR 3-PH BLDC 4000r/min 24V 2.3A 990g.cm 40W, MFR. Linix, 45ZWN24-40.

    • Linix 45ZWN24-40モータ。

    注： FRDMプラットフォームとシールドは別売りです。

  • $40.25 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 47
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
