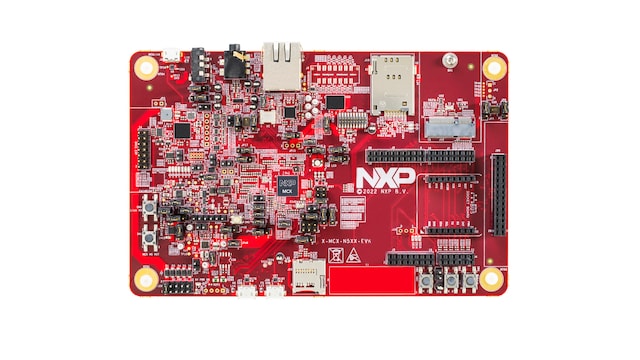

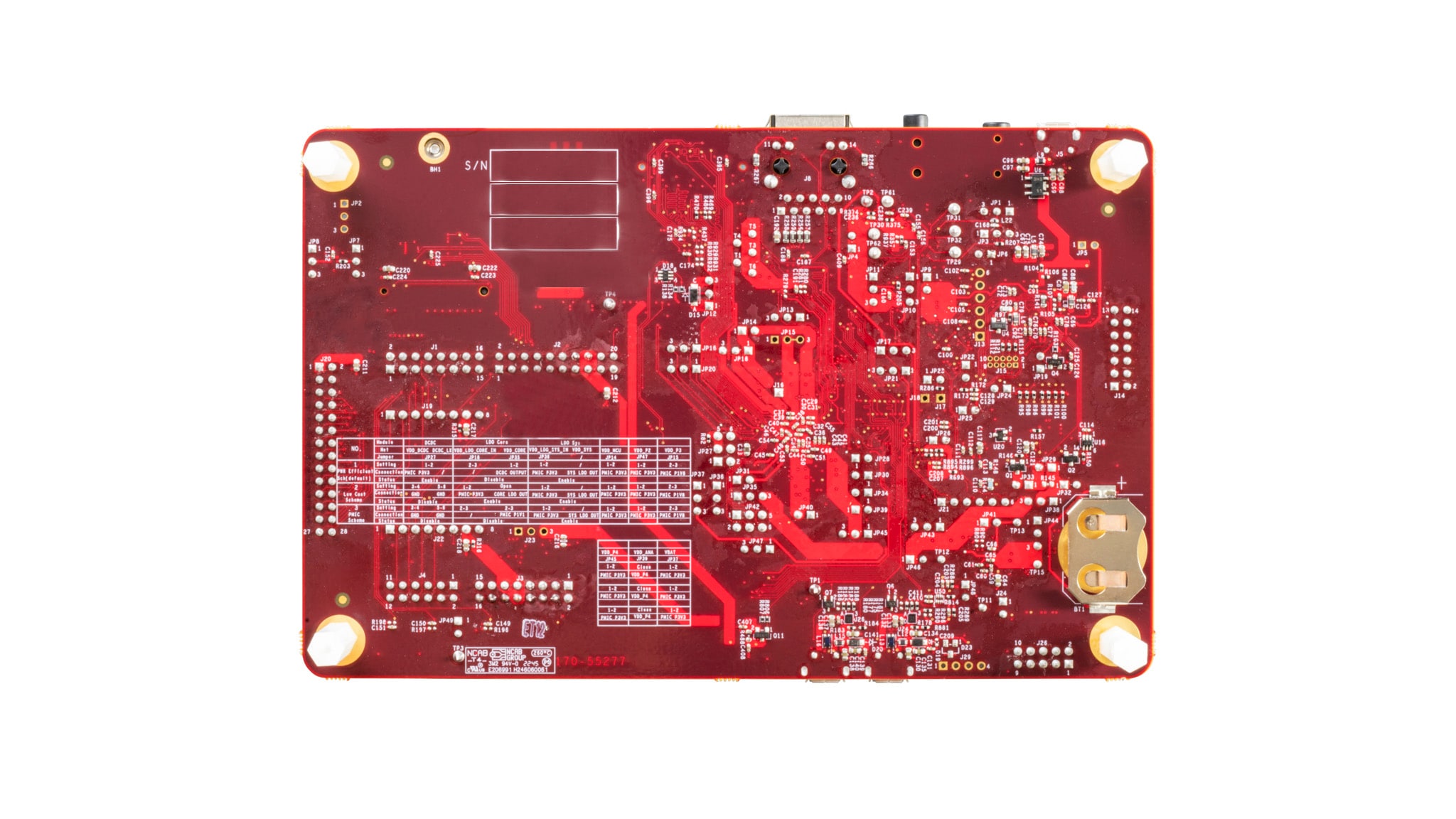

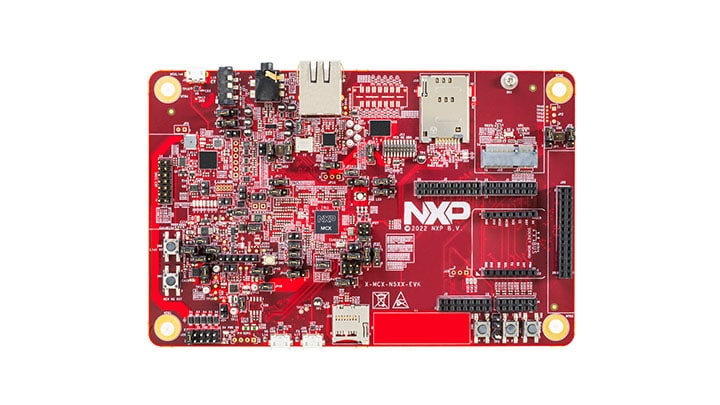

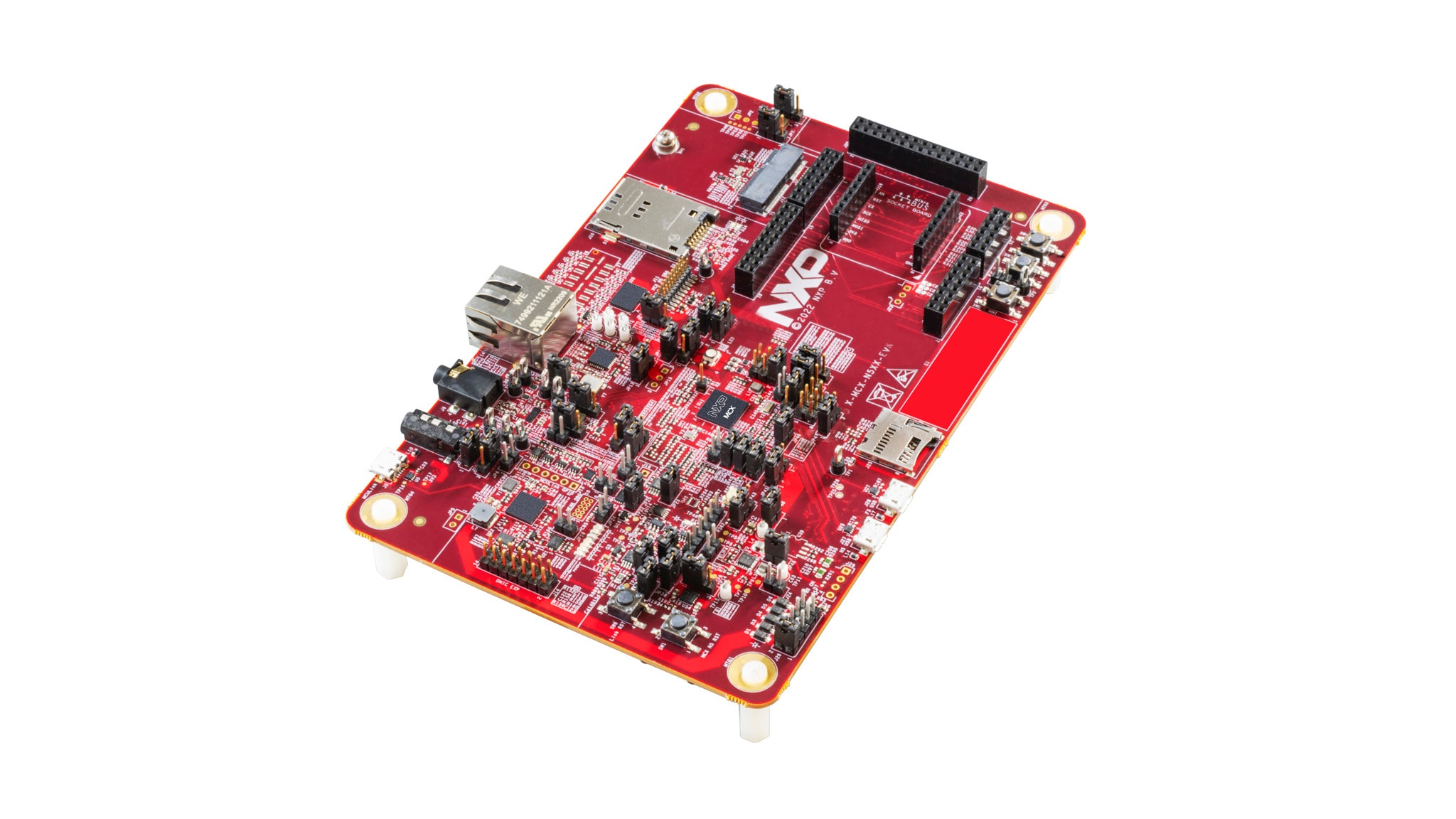

MCX N54x MCU用評価キット

MCX-N5XX-EVK

画像にカーソルを合わせると拡大表示されます。

MCX-N5XX-EVKは、MCX N54 MCUのプロトタイプ作成に役立つフル機能の評価キットです。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、電力測定機能付きオンボードMCU-Linkデバッガを備えています。NXPのアドオン・ボード用の拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

MCX-N5XX-EVKのブロック図

MCX N54x MCUs Block Diagram
図を取得する PDF

対応製品

センサ

加速度センサ

  • FXLS8964AF: ±2g/±4g/±8g/±16g, Low-Power 12-Bit Digital Accelerometer

I3C/I²Cデジタル温度センサ

  • P3T1755DP: I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ

パワーマネージメント

PMIC

プロセッサ＆マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

  • MCX-N94X-N54X: MCX N94x/54x オンチップ・アクセラレータ、インテリジェントなペリフェラル、高度なセキュリティを備えた高集積マルチコアMCU

特長

マイクロコントローラ

  • MCX-N547 デュアルArm® Cortex®-M33コア、最適化された効率で各150 MHz動作、最大2 MBのデュアルバンク・フラッシュとオプションのフルECC RAM、外部フラッシュ
  • アクセラレータ：ニューラル・プロセッシング・ユニット、PowerQuad、Smart DMAなど

メモリ拡張

  • microSDカード・ソケット
  • QSPIフラッシュW25Q64 (64 Mbit)
  • pSRAM、OctalFlash、HyperRAMをサポート

コネクティビティ

  • イーサネットPHYおよびコネクタ
  • HS USB Micro Bコネクタ
  • SPI/I2C/UARTコネクタ（PMOD/mikroBUS、DNP）
  • Wi-Fiコネクタ（PMOD/mikroBUS、DNP）
  • FS USB Micro Bコネクタ
  • M.2コネクタ
  • EMVSIMコネクタ
  • オーディオAUXライン入力
  • ヘッドホン出力ジャック

デバッグ

  • オンボードMCU-Linkデバッガ、エネルギー・モニタ回路付き
  • JTAG/SWDコネクタ

センサ

  • P3T1755 I3C/I2C温度センサ、FXLS8964 3軸加速度センサ、可視光センサ

拡張オプション

  • Arduino®ヘッダー（FRDM拡張用列付き）
  • FlexIO/LCDヘッダー
  • タンパ・ピン・ヘッダー
  • mikroBUS™
  • 外部DMICヘッダー

ユーザー・インターフェース

  • RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン、タッチ・スライダ

購入オプション

MCX-N5XX-EVK-Image

クリックして展開

  • MCX-N5XX-EVK
    アクティブ

  • Full Evaluation Kit for N54 MCUs.

  • JP¥ 18,992
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 34
    • 配送: 通常 1～2営業日以内に配送
