FRDM Development Board for 96 MHz KE17Z/KE13Z/KE12Z with 512 KB Flash MCUs

FRDM-KE17Z512 製造開始前

画像にカーソルを合わせると拡大表示されます。

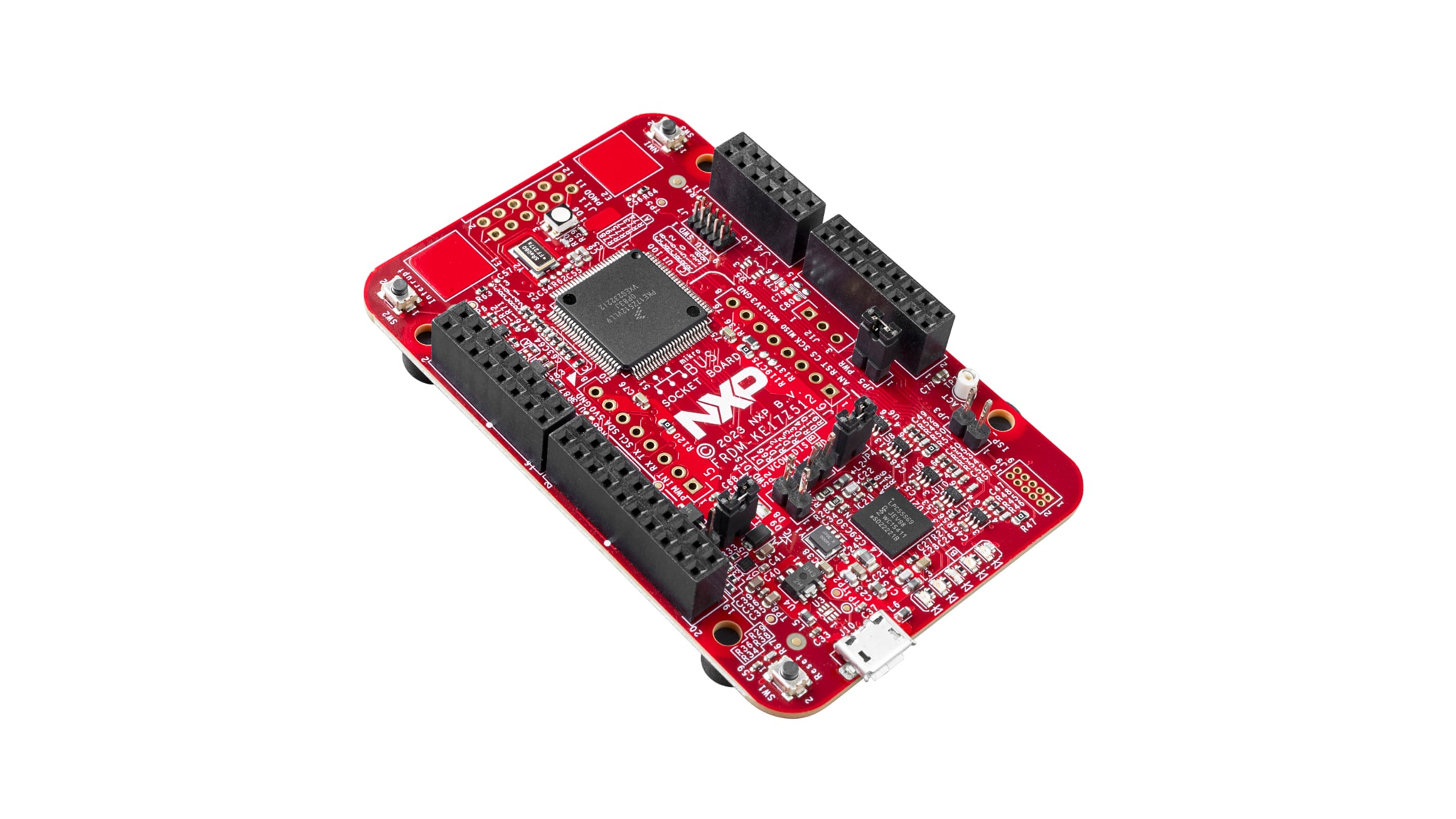

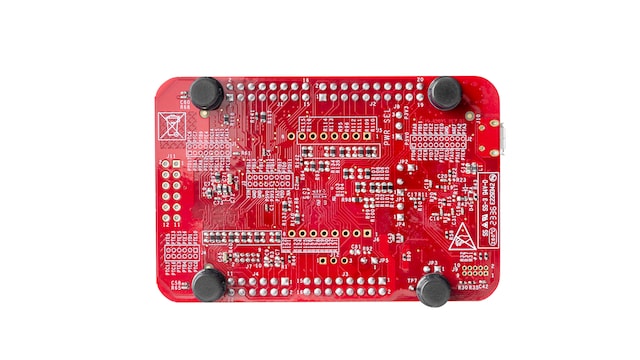

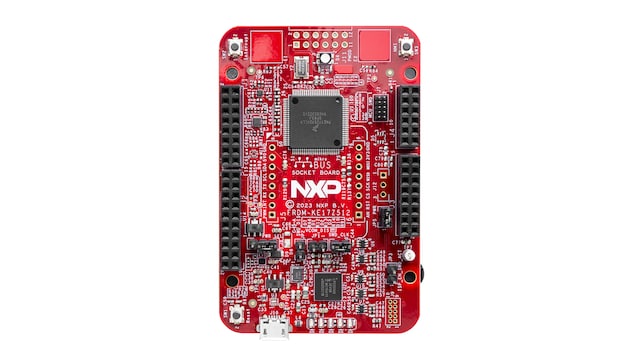

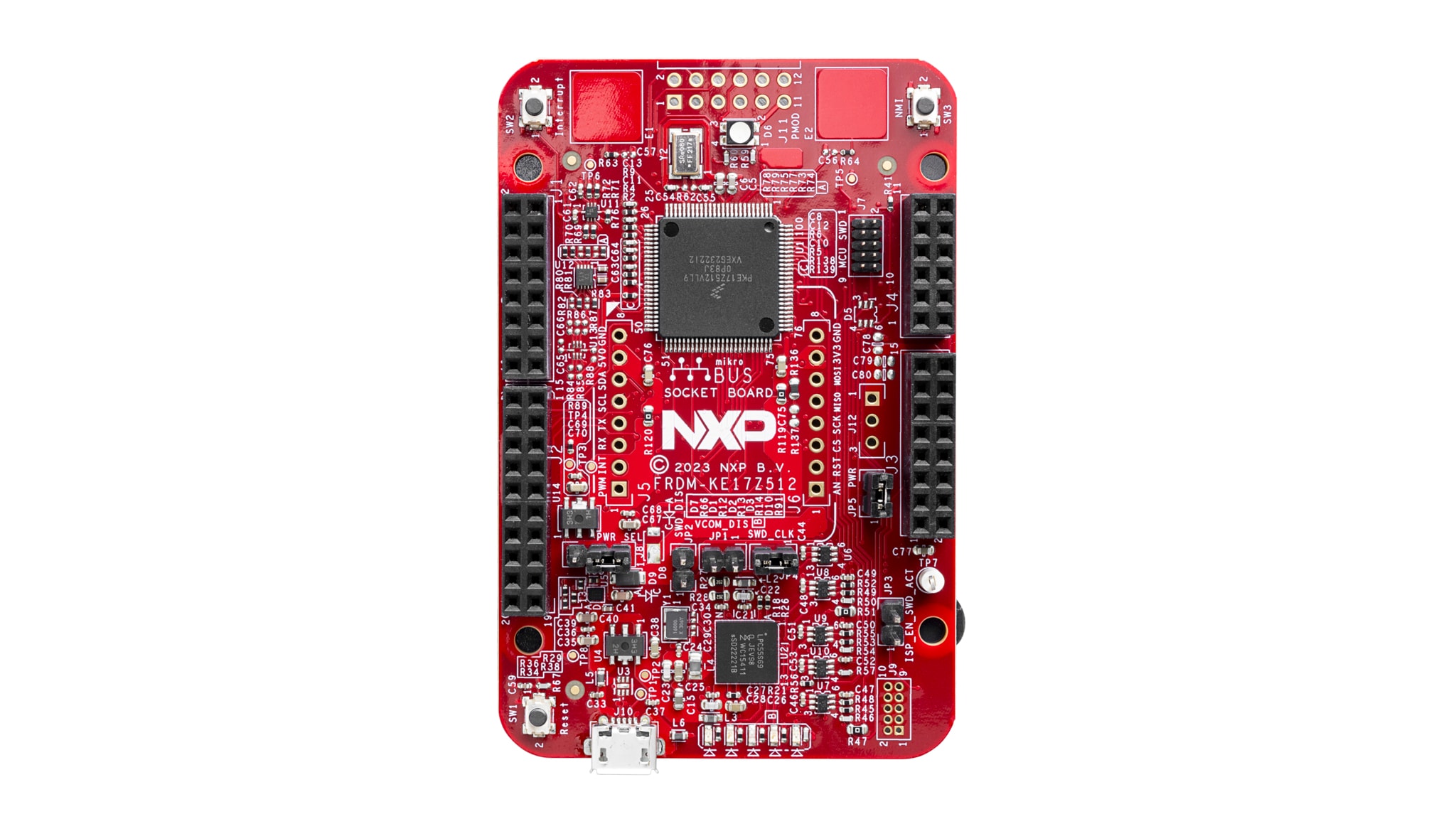

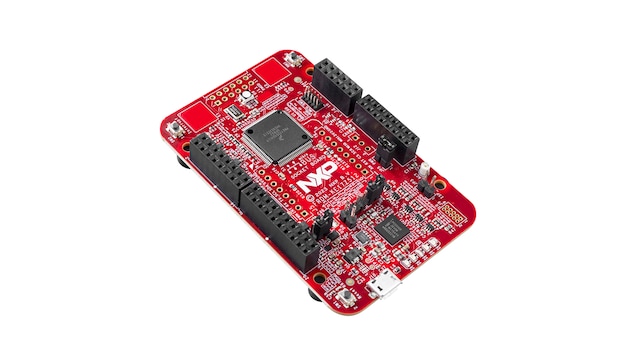

FRDM-KE17Z512 are a compact and scalable development boards for rapid prototyping of 96 MHz KE17Z, KE13Z, KE12Z with 512 KB Flash MCUs. They offer industry-standard headers for easy access to the MCU's I/Os, integrated open-standard serial interfaces, external flash memory and an onboard MCU-Link debugger. Additional tools like our Expansion Board Hub for add-on boards and the Application Code Hub for software examples are available through the MCUXpresso Developer Experience.

The FRDM-KE17Z512 is designed to work in standalone mode or as the main board of FRDM-TOUCH, FRDM-MC-LVBLDC and Arduino® boards. This FRDM board is compatible with DC 5 V and 3.3 V power supply and features a KE17Z512, a device boasting up to 512 KB Flash and 96 KB SRAM and numerous analog and digital peripherals.

ブロック図

FRDM-KE17Z512 Block Diagram

FRDM-KE17Z512 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

KEシリーズArm Cortex-M4/M0+

  • KE1xZ: KE1xZ: Arm® Cortex®-M0+ 5V Main Stream MCU with NXP Touch and CAN Control

Features

Microcontroller

  • MKE17Z512VLL9 MCU, 96 MHz Arm® Cortex®-M0+ core, 100LQFP package, up to 512 KB flash, up to 96 KB SRAM

Connectivity

  • Micro USB connector
  • SPI/I2C/UART connector (PMOD/mikroBUS, DNP)

Debug

  • On-board MCU-Link debugger with CMSIS-DAP
  • SWD connector

Sensor

  • FXLS8974CFR3 I2C sensor

Expansion Options

  • Arduino® Header
  • FRDM Header
  • Pmod™ *DNP
  • mikroBUS™ *DNP

User Interface

  • RGB user LED, Reset/Wakeup/NMI buttons, two touchpads

購入オプション

FRDM-KE17Z512-Image

クリックして展開

  • FRDM-KE17Z512

  • FRDM Development Board for 96 MHz KE17Z/KE13Z/KE12Z with 512 KB Flash MCUs.

  • JP¥ 4,516
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
