Eval kit for JODY-W263 Wi-Fi®/Bluetooth® module

UB-JODY-W263

画像にカーソルを合わせると拡大表示されます。

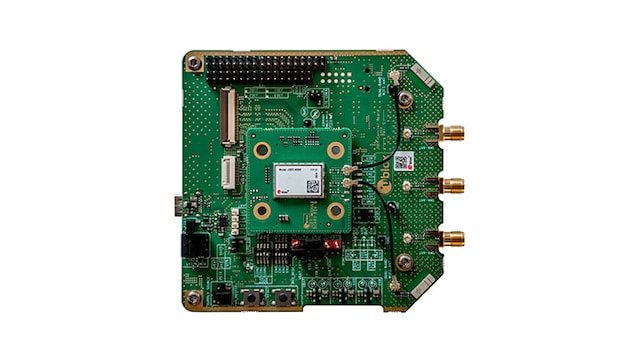

EVK-JODY-W263 allows an external host processor to access several practical features for testing and evaluating the Wi-Fi and Bluetooth connectivity supported in JODY-W2 series modules, including:

  • An external connector to all host interfaces (SDIO and UART)
  • PCM interface through an on board accessible connector
  • GPIO pins that are accessible through an on board connector
  • Internal dual-band 2.4/5 GHz antennas for Wi-Fi and Bluetooth
  • SMA connectors for external antennas
  • Module interfaces that are all externally available via the pin headers

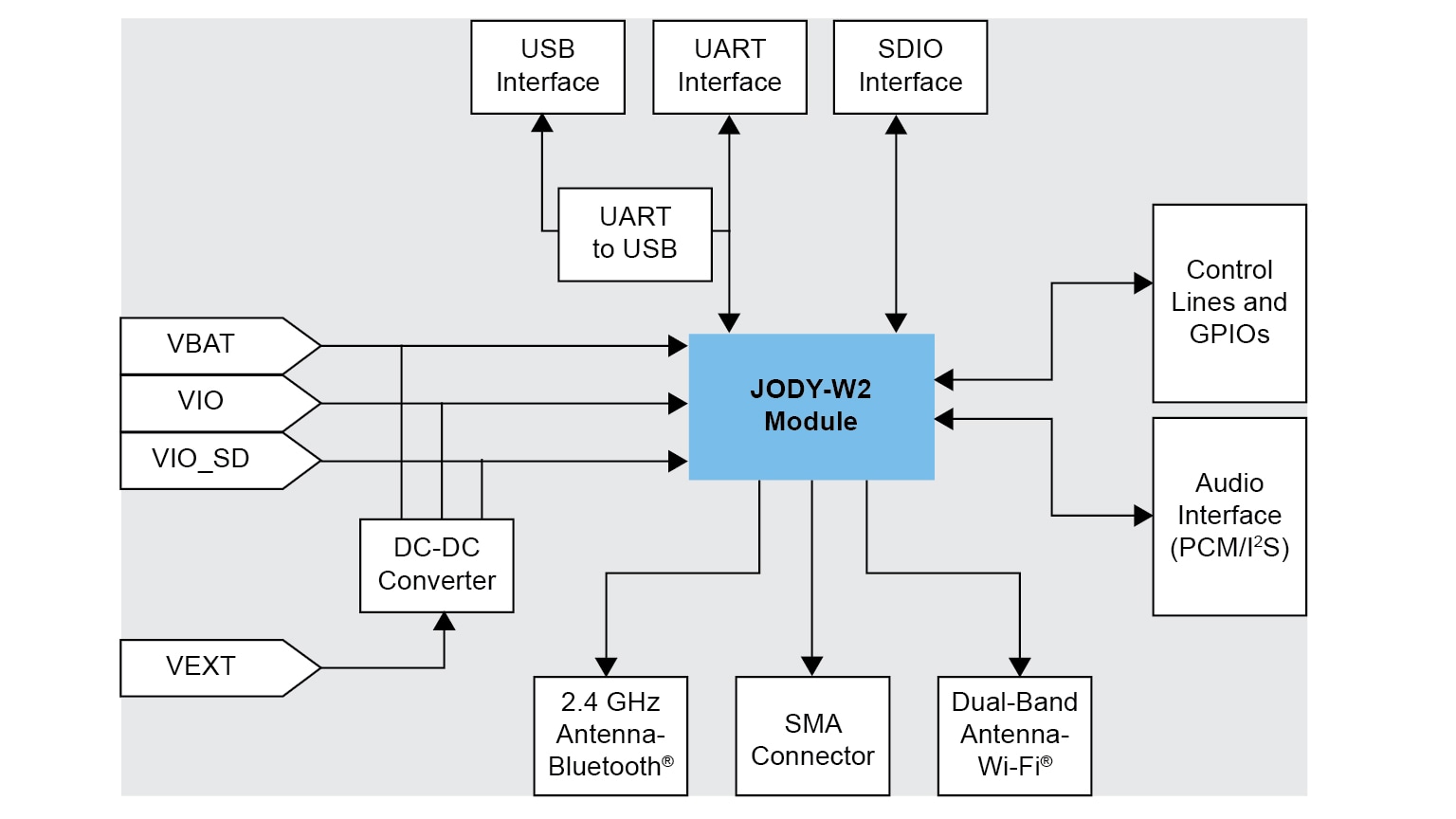

ブロック図

Evaluation Kit JODY-W263 Block Diagram

Evaluation Kit JODY-W263 Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • 88W8987: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 5 (802.11ac) + Bluetooth® 5.2ソリューション

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1050: i.MX RT1050 Arm® Cortex®-M7コア搭載クロスオーバーMCU
  • i.MX-RT600: i.MX RT600 Arm® Cortex®-M33およびDSPコア搭載クロスオーバーMCU
  • i.MX-RT1170: i.MX RT1170：Arm® Cortex®コア搭載1 GHzクロスオーバーMCU
  • i.MX-RT1020: i.MX RT1020：Arm® Cortex®-M7搭載クロスオーバーMCU
  • i.MX-RT1064: i.MX RT1064：Arm® Cortex®-M7搭載クロスオーバーMCU
  • i.MX-RT1060: i.MX RT1060：Arm® Cortex®-M7搭載クロスオーバーMCU

i.MX 8アプリケーションプロセッサ

  • i.MX8MNANO: i.MX 8M Nanoファミリ - Arm® Cortex®-A53、Cortex-M7
  • i.MX8M: i.MX 8Mファミリ - Arm® Cortex®-A53、Cortex-M4、オーディオ、音声、ビデオ
  • i.MX8X: i.MX 8Xファミリ - Arm® Cortex®-A35、3Dグラフィックス、4Kビデオ、DSP、DDRの誤り訂正符号 (ECC)

i.MX 6プロセッサ

  • i.MX6DL: i.MX 6DualLite Processors – Dual-Core, 3D Graphics, HD Video, Arm® Cortex®-A9 Core

Features

Wi-Fi and Bluetooth connectivity

  • IEEE 802.11 a/b/g/n/ac, Bluetooth / BLE 5.1
  • Based on NXP 88W8987

Interfaces

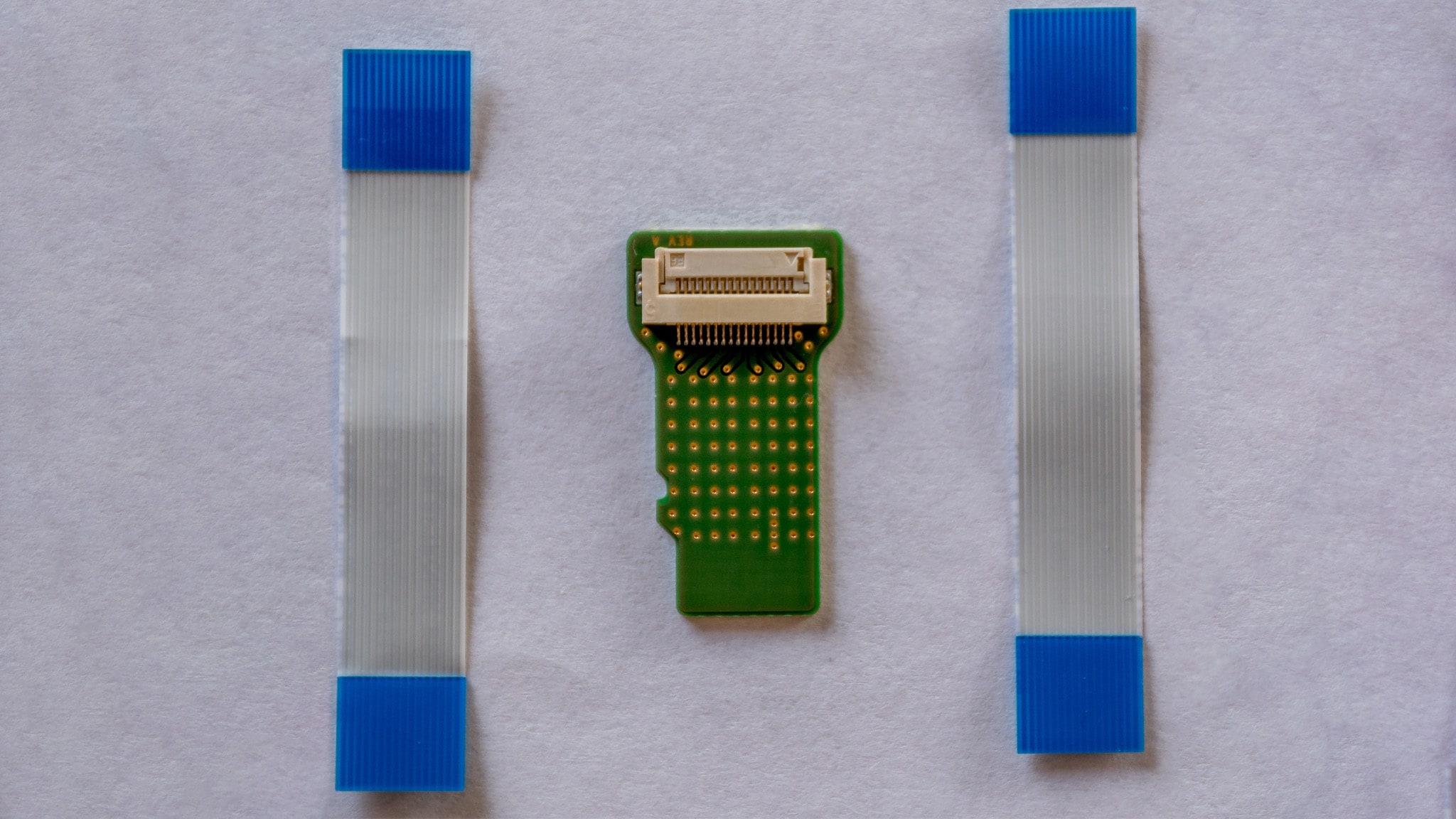

  • Wi-Fi host interface: SDIO via SDIO card connector
  • Bluetooth host interface: UART via UART-to-USB connector

Antenna

  • Dual-band antenna, connect to SMA connector

Buy Options
