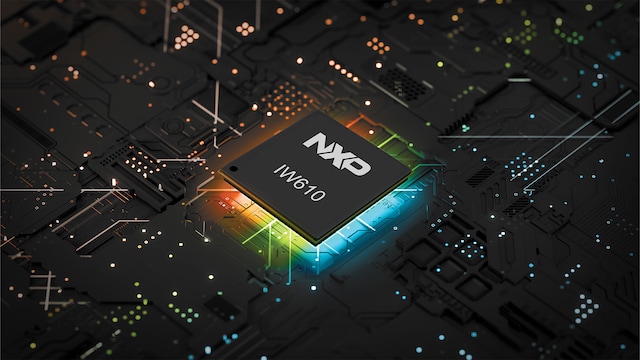

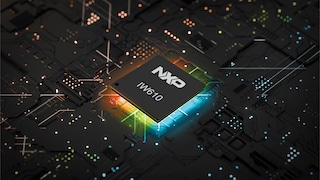

2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4トライラジオ・ソリューション
2.4/5 GHz Dual-Band 1x1 Wi-Fi® 6 + Bluetooth Low Energy 5.4 + 802.15.4 Tri-Radio Solution
IW610ファミリは、1x1デュアル・バンド (2.4 GHz/5 GHz) Wi-Fi 6無線サブシステムを搭載しており、従来のWi-Fi標準よりも優れたネットワーク効率、低いレイテンシ、拡張された通信範囲を実現します。Bluetooth LE無線は、2 Mbit/sの高速データ・レートと長距離通信に加え、ネットワーク・コミッショニングおよびセンサ集約に対応する拡張アドバタイズをサポートしています。IW610ファミリは、デュアルとシングルの両方のアンテナ構成をサポートしているため、内部無線と外部無線を効率的に共存させることができます。
NXPのEdgeLock™セキュリティ・テクノロジを搭載したIW610は、セキュア・ブート、ファームウェア・アップデート、およびライフサイクル管理のための堅牢な保護を提供します。その高度な設計により、緊密な統合、低消費電力、およびセキュアな動作のすべてを、コンパクトでコスト効率に優れた1つのパッケージで実現します。
IW610は、NXPのi.MX MPU、i.MX RT、およびMCXホスト・プラットフォームと互換性があります。モジュール式のホスト・ドライバ・アーキテクチャにより、他のMCUやMPUとの統合を最小限の労力で容易に行うことができます。また、Wi-Fi用のSDIOおよびUSB、Bluetooth用のUARTまたはUSB、802.15.4用のSPIなど、外部プロセッサに接続するための複数のインターフェースを備えています。
IW610をベースとしたワイヤレス・モジュールは、主要なモジュール・メーカーから入手可能であり、迅速な実装のための利便性の高いソリューションを提供します。
製品詳細
ブロック図
特長
Wi-Fiコネクティビティ
- 1x1デュアル・バンド2.4 GHz/5 GHz 802.11 a/b/g/n/ax
- 256 QAM、20 MHz帯域幅、ピーク・スループット：114.7 Mbps
- Wi-Fi最大送信出力：+23 dBm
- Wi-Fi 6拡張範囲 (ER)、デュアル・キャリア変調 (DCM)、ターゲット・ウェイク・タイム (TWT)
- 低消費電力Wi-Fiアイドル、スタンバイ、スリープ・モード
- WPA2/WPA3セキュリティ
- Matter over Wi-Fiをサポート
- シングル、およびダイバーシティ方式のデュアル・アンテナ。
- SDIOまたはUSBホスト・インターフェース
Bluetooth LEコネクティビティ
- Bluetooth LE/802.15.4の運用を切り替え可能
- 最大送信出力+15 dBmの内蔵PA/LNA/スイッチ
- 高速2 Mbps、長距離通信、アドバタイズ拡張
- UARTまたはUSB
802.15.4
- IEEE 802.15.4-2015準拠のMAC
- Matter over Thread対応の802.15.4をサポート
- SPIホスト・インターフェース
IW610製品ファミリの特長
| IW610ファミリ | 無線構成 |
|---|---|
| IW610G | デュアル・バンドWi-Fi 6 + Bluetooth LE / 802.15.4 |
| IW610F | デュアル・バンドWi-Fi 6 + Bluetooth LE |
| IW610C | シングル・バンドWi-Fi 6 + Bluetooth LE / 802.15.4 |
| IW610B | シングル・バンドWi-Fi 6 + Bluetooth LE |
パートナー・モジュール
IW610
2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 + Bluetooth Low Energy 5.4 + 802.15.4トライラジオ・ソリューション| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| AW-XM646F-SUR |
SDIO | UART | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 2.0 | FCC | i.MX |
| AW-XM646F-USB |
USB | USB | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 2.0 | FCC | i.MX |
| AW-XM646G-SUR |
SDIO | UART | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 2.0 | FCC | i.MX |
| AW-XM646G-USB |
USB | USB | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 2.0 | FCC | i.MX |
| LBES0ZZ2LL |
SDIO、USB | UART | -40～85 | 外部 | 1 | レジン・シールド | 7.7 x 8.8 x 1.3 | FCC、IC、CE、日本 | i.MX 91 |
| LBEE0ZZ2KL |
SDIO、USB | UART | -40～85 | 外部 | 1 | レジン・シールド | 7.7 x 8.8 x 1.3 | FCC、IC、CE、日本 | i.MX 91 |
| MAYA-W433-00B |
SDIO、USB | UART | -40～85 | アンテナ・ピン | 1 | SMD | 10.4 x 14.3 x 1.9 | RED、FCC、ISED、技適 | i.MX 91 |
| MAYA-W442-00B |
SDIO、USB | UART | -40～85 | U.FLコネクタ | 1 | SMD | 10.4 x 14.3 x 1.9 | RED、FCC、ISED、技適 | i.MX 91 |
| MAYA-W463-00B |
SDIO、USB | UART | -40～85 | アンテナ・ピン | 1 | SMD | 10.4 x 14.3 x 1.9 | RED、FCC、ISED、技適 | i.MX 91 |
| MAYA-W471-00B |
SDIO、USB | UART | -40～85 | アンテナ・ピン | 2 | SMD | 10.4 x 14.3 x 1.9 | RED、FCC、ISED、技適 | i.MX 91 |
| MAYA-W476-00B |
SDIO、USB | UART | -40～85 | 内蔵PCBアンテナ | 1 | SMD | 10.4 x 14.3 x 1.9 | RED、FCC、ISED、技適 | i.MX 91 |
| FGA66XABMD |
SDIO | UART、PCM | -40～85 | PCBまたはIPEX | 1 | LGA | 14 x 23 x 2.2 | FCC、IC、CE、RCM、SRRC | i.MX |
| FGA66XACMD |
USB | USB | -40～85 | PCBまたはIPEX | 1 | LGA | 14 x 23 x 2.2 | FCC、IC、CE、RCM、SRRC | i.MX |
