88MW32X 802.11n Wi-Fi® Microcontroller SoC
トライラジオ内蔵ワイヤレスMCU：1x1 Wi-Fi® 6 + Bluetooth® Low Energy 5.4 / 802.15.4
RW612は、MCUとWi-Fi® 6 + Bluetooth® Low Energy (LE) 5.4 / 802.15.4無線を内蔵した高集積、低消費電力のトライラジオ・ワイヤレスMCUで、コネクテッド・スマートホーム・デバイス、エンタープライズおよび産業オートメーション、スマート・アクセサリ、スマート・エネルギーなどの幅広いアプリケーションに対応しています。
RW612のMCUサブシステムには、260 MHzのArm® Cortex®-M33コア（Trustzone™-M搭載）、1.2 MBのオンチップSRAM、および高帯域幅Quad SPIインターフェースが搭載され、オンザフライ復号化エンジンによってオフチップのXIPフラッシュに安全にアクセスできます。
RW612には、フル機能の1x1デュアルバンド (2.4 GHz/5 GHz) 20 MHz Wi-Fi 6 (802.11ax) サブシステムが搭載されており、前世代のWi-Fi標準を上回る高スループット、優れたネットワーク効率、低レイテンシ、広い通信範囲を実現します。Bluetooth LE無線は、2 Mbit/sの高速データ・レート、長距離通信、および拡張アドバタイズをサポートします。オンチップの802.15.4無線は、最新のThreadメッシュ・ネットワーキング・プロトコルをサポートできます。さらに、RW612はMatter over Wi-FiまたはMatter over Threadをサポートでき、エコシステムや製品の違いを超えた共通の相互運用可能なアプリケーション・レイヤを提供します。
EdgeLock®セキュリティ・テクノロジが組み込まれており、セキュア・ブート、セキュアなデバッグ、セキュアなファームウェア更新、セキュアなライフサイクル管理に加え、ハードウェア暗号化と物理複製困難関数 (PUF) によるセキュアな鍵管理を提供します。
RW612の先進的な設計により、1つの3.3 V電源のみを必要とするスペース効率とコスト効率に優れたワイヤレスMCUを使用して、緊密な統合、低消費電力、非常にセキュアな動作を実現できます。
NXP RW612に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細

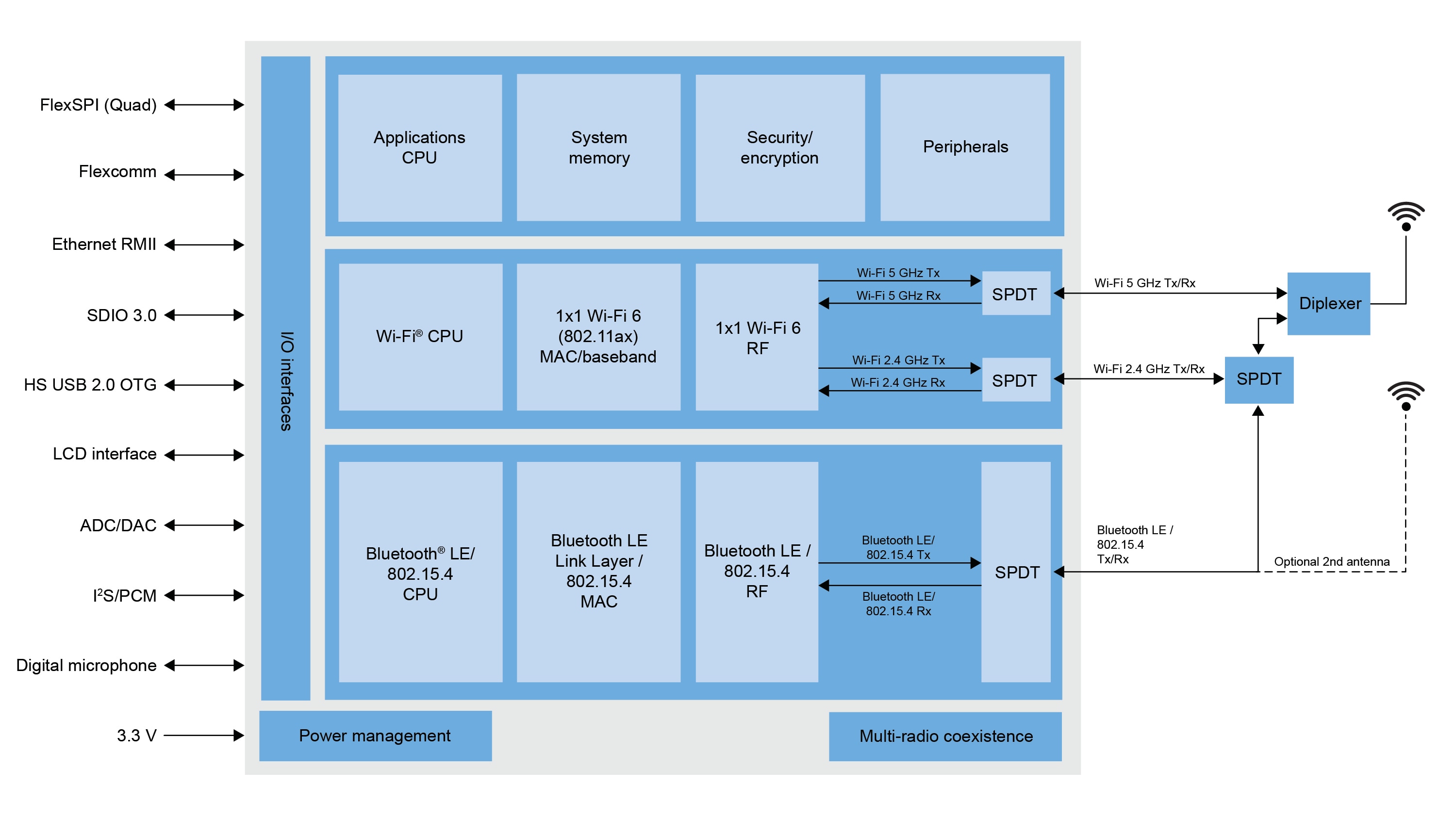

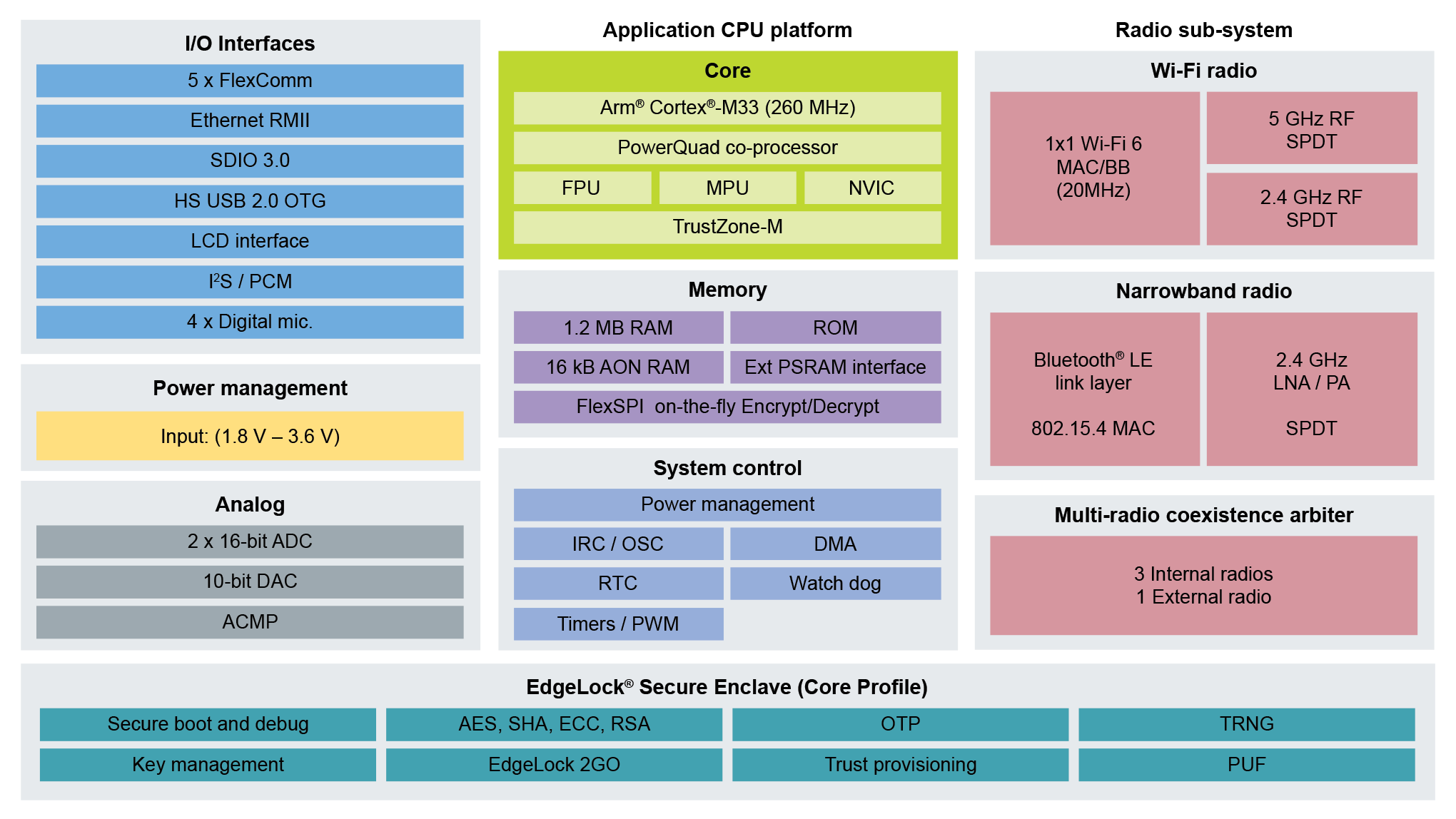

ブロック図
図を選択する。:
特長
Wi-Fi 6無線
- 1x1、20 MHz、IEEE 802.11ax、2.4 GHz/5 GHz
- ターゲット・ウェイク時間、デュアル・キャリア変調、拡張通信範囲
- 内蔵Wi-Fi PA、LNA、およびT/R スイッチ、最大+21 dBmのTx出力
- WPA 3セキュリティ
- Matter over Wi-Fi
Bluetooth Low Energy / 802.15.4無線
- Bluetooth 5.2の機能をサポート
- Bluetooth 5.4認定
- Bluetooth LE 2 Mbps高速モード、長距離通信、アドバタイズ拡張
- I2SおよびPCMオーディオ・インターフェース
- 802.15.4によるThreadのサポート
- Matter over Thread
- 最大+15 dBm Tx出力の内蔵PA/LNA
MCU
- 260 MHzのArm Cortex-M33（TrustZone-M搭載）
- 1.2 MBのオンチップPSRAM
- Quad FlexSPIフラッシュXIP（オンザフライ復号化に対応）
- メモリ拡張用PSRAMインターフェース
- 最大5つのFlexcomm（SPI/I²C/I2S/UARTとして設定可能）
- IEEE 1588 RMII/Fast Ethernetインターフェース
- LCDインターフェース
セキュリティ
- NXP EdgeLock™ Assuranceプログラム
- ハードウェアによる信頼の基点
- Arm TrustZone-Mに基づくTrusted Execution Environment
- NXP EdgeLock 2GOによるトラスト・プロビジョニング
- セキュアなブート、デバッグ、およびソフトウェア更新
- ハードウェア暗号化
- 物理複製困難関数 (PUF) によるセキュアな鍵管理
- SESIP保証レベル3 (SESIP3)
- PSA認証レベル3
SDK、ツールキット、ミドルウェア
- MCUXpresso SDK
- FreeRTOSオープンソース・カーネルとライブラリ
- lwIPおよびmbedTLSセキュリティ・ミドルウェア
- IARとの統合
- TF-Mファームウェアのサポート
パワー・マネジメント
- 1つの3.3 V外部電源でRW612全体に電力を供給可能
- 内蔵の降圧レギュレータとLDOによって内部パワー・ドメインに電力を供給
- アプリケーション間および無線サブシステム間で独立した電源モード
- 専用のGPIO、IRQ、RTCによる個々のサブシステムのウェイクアップ
- 高速ウェイクアップを可能にする低リークで常時オンのパワー・ドメイン

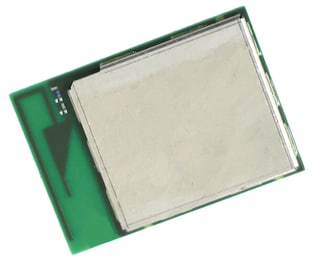

パートナー・モジュール
1x1 Wi-Fi® 6 + Bluetooth® Low Energy 5.3 / 802.15.4
| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|

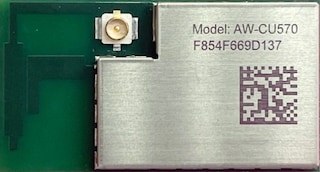

| AW-CU570 |
- | - | -30～85 | 組込みアンテナ、U.FLコネクタ | 2 | SMD | 28 x 15 x 3.15 | FCC、NCC | ホストレス |
| LBES0ZZ2FR-580 |
- | - | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 11 x 1.4 | TBD | ホストレス |
| IRIS-W101-00B |
- | - | -40～85 | アンテナ・ピン | 1 | SMD | 14.6 x 16.8 x 2.1 | ISO-16750 | i.MX RT |
| IRIS-W101-10B |
- | - | -40～85 | アンテナ・ピン | 1 | SMD | 14.6 x 16.8 x 2.1 | ISO-16750 | i.MX RT、MCX |
| IRIS-W106-00B |
- | - | -40～85 | 組込みアンテナ | 1 | SMD | 14.6 x 20.9 x 2.1 | ISO-16750 | i.MX RT |
| IRIS-W106-10B |
- | - | -40～85 | 組込みアンテナ | 1 | SMD | 14.6 x 20.9 x 2.1 | ISO-16750 | i.MX RT、MCX |
