2.4/5 GHzデュアルバンド1x1 Wi-Fi® 4 (802.11n) + Bluetooth® 5.2ソリューション

88W8977 アクティブ

88W8977システム・オン・チップ (SoC) は、Wi-Fi (2.4/5 GHz) とBluetoothテクノロジの両方を統合した高集積のシングルチップ・ソリューションです。このIEEE 802.11n準拠のデュアルバンド・システム・オン・チップは、最大MCS 7 (150 Mbit/s) のWi-Fiデータ・レートを実現します。ウェアラブル、IoT (Internet of Things)、スマートホームなどのアプリケーションを対象としたデバイスの速度、信頼性、および品質要件をサポートするよう特別に設計されています。コンボ・ソリューションとして、IEEE 802.11n準拠の1x1空間ストリームと、高速かつIoT (Internet of Things) の機能を向上させるメッシュ・ネットワークを備えたBluetooth 5.2の同時運用および独立運用に対応します。

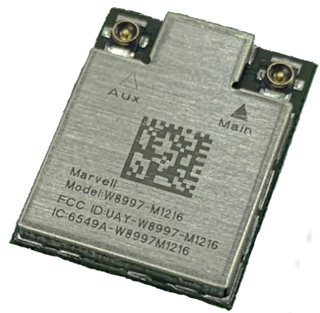

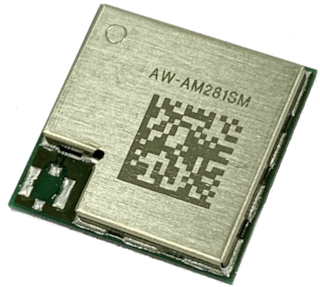

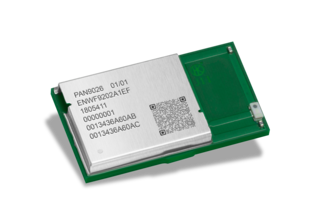

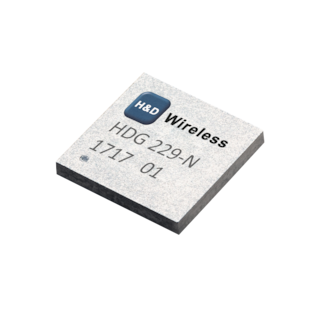

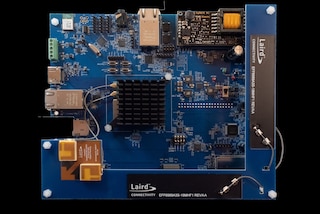

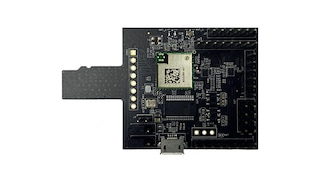

NXP 88W8977に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。

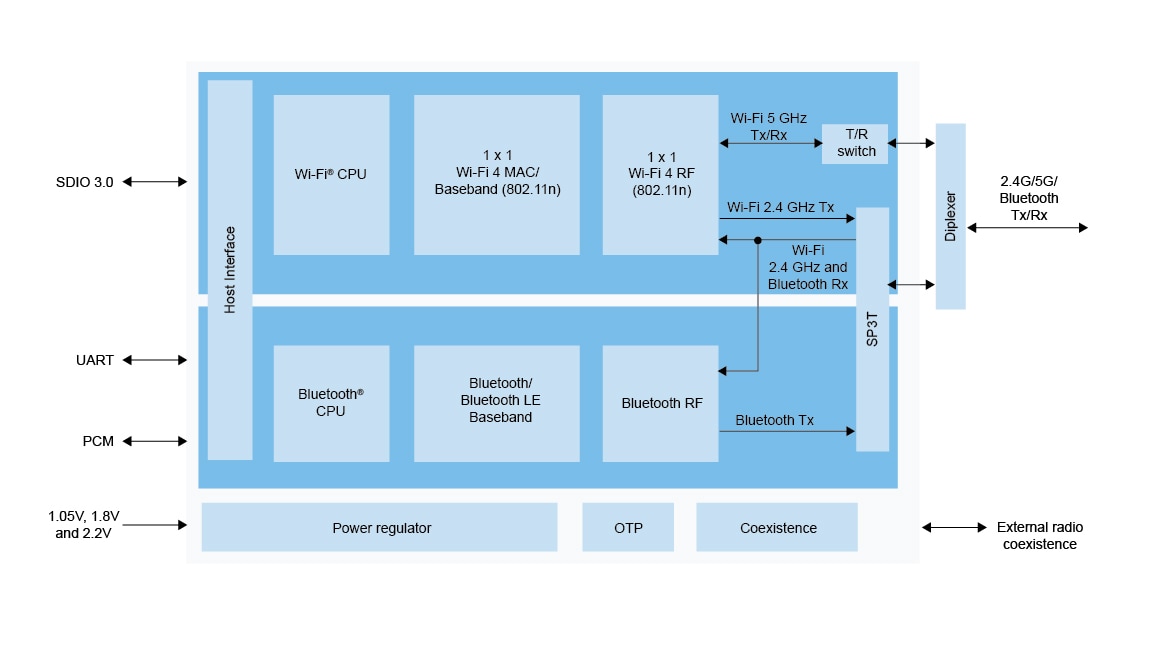

ブロック図

88W8977のブロック図

88W8977 Block Diagram
図を取得する PDF

特長

主なWi-Fi機能

  • 802.11 a/b/g/nをサポート
  • デュアルバンド：2.4 GHzおよび5 GHz
  • シングル・ストリーム802.11n、20 MHzチャネルおよび40 MHzチャネル
  • 最大MCS7のデータ・レート (150 Mbps)
  • 位置測定向け802.11mcをサポート
  • セキュリティ：WPA/WPA2混合モードおよびWPA3セキュリティ規格をサポート

Bluetoothの主な機能

  • Bluetooth 5.2の機能
  • 方向検知 - 接続指向の到来角度 (AoA)
  • PCMオーディオ・インターフェース
  • セキュリティ：AES

ホスト・インターフェース

  • Wi-Fiホスト・インターフェース：SDIO 3.0
  • Bluetoothホスト・インターフェース：UARTおよびSDIO 3.0

動作特性

  • 供給電圧：1.8 V
  • 動作温度
    • 拡張：-30～85°C
    • 産業用：-40～85°C
