2.4/5 GHzデュアルバンド1x1 Wi-Fi® 5 (802.11ac) + Bluetooth® 5.2ソリューション
88W8987は、Wi-Fi (2.4/5 GHz) とBluetoothを統合した高集積のシングルチップ・ソリューションで、VHT (Very High Throughput) 製品の速度、信頼性、品質要件に対応するよう特別に設計されています。このシステム・オン・チップ (SoC) は、IEEE 802.11ac (Wave 2)（1x1、データレート最大MCS9 (433 Mbit/s)）とBluetooth 5.2（Low Energy (LE) を含む）の同時運用および独立運用に対応します。また、このSoCは、Bluetooth ClassicとBluetooth Low Energy (LE) Smart Readyの運用にも対応しています。
ホスト・インターフェースには、Wi-FiおよびBluetoothテクノロジをホスト・プロセッサに接続するためのSDIO 3.0および高速UARTインターフェースが搭載されています。
このデバイスは、Wi-FiとBluetoothに別々または共有のパスで対応する2つのフロントエンド構成で設計されています。
- 2アンテナ構成：1x1 Wi-FiとBluetoothに別々のパスで対応 (QFN)
- 1アンテナ構成：1x1 Wi-FiとBluetoothに共有パスで対応 (eWLP)
NXP 88W8987に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細

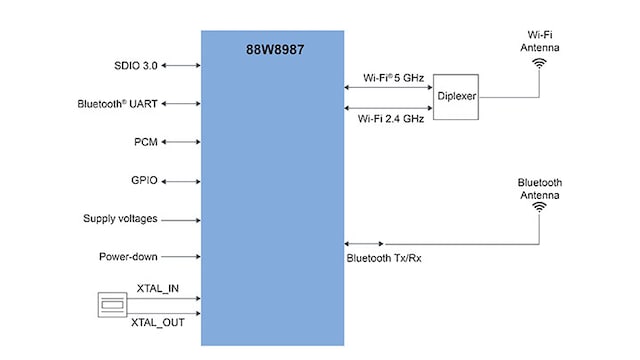

ブロック図
特長
- MU-MIMOを備えたIEEE 802.11ac (wave2) での受信
- 仮想デュアルMAC（最適化されたDRCSによる）
- Wi-Fiステーション (STA)、アクセス・ポイント (AP)、Wi-Fi Direct (P2P)
- WPA3での暗号化
- Bluetooth 5.2のサポート
- Wi-Fi/Bluetooth共存用2アンテナ構成
パートナー・モジュール
Wi-Fi 5 (802.11ac) 2.4/5 GHzデュアルバンド1x1 + Bluetooth® 5.2
| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| AW-CM358 |
SDIO | UART | -30～85 | アンテナ・ピン | 1 | SMD | 12 x 12 x 1.65 | CE、FCC、IC、日本 | i.MX / i.MX RT |
| AW-CM358MA |
SDIO | UART | -30～85 | U.FLコネクタ | 1 | M.2 E-Key | 30 x 22 x 2.93 | CE、FCC、IC、日本 | i.MX / i.MX RT |
| AW-PU510 |
0～70 | U.FLコネクタ | 1 | SOM（音声/ビデオ） | 46 x 39 x 2.95 | CE、FCC、IC、日本 | i.MX 8M Mini | ||
| AW-PU551 |
0～70 | U.FLコネクタ | 1 | SOM（音声/ビデオ） | 46 x 39 x 2.95 | CE、FCC、IC、日本 | i.MX 8M Nano | ||
| LBEE5QD1ZM-572 |
SDIO | UART | -30～85 | アンテナ・ピン | 1 | SMD | 10.2 x 9.3 x 1.3 | CE、FCC、IC MIC（日本） | i.MX / i.MX RT |
| ENWF9408A1EF |
SDIO | UART、SDIO | -30～85 | チップまたはピン | 1 | SMD | 24 x 12 x 2.8 | EU、CE RED、FCC、ISED | i.MX 6/7/8、i.MX RT |
| ENWF9408A2EF |
SDIO | UART、SDIO | -30～85 | チップまたはピン | 1 | SMD | 24 x 12 x 2.8 | EU、CE RED、FCC、ISED | i.MX 6/7/8、i.MX RT |
| JODY-W263-00A |
SDIO | UART、PCM | -40～85 | アンテナ・ピン | 2 | SMD | 13.8 x 19.8 x 2.5 | AEC-Q104 | i.MX 6/7/8 i.MX RT |
| JODY-W263-00B |
SDIO | UART、PCM/I²S | -40～85 | アンテナ・ピン | 2 | SMD | 13.8 x 19.8 x 2.5 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| JODY-W263-01A |
SDIO | UART、PCM | -40～105 | アンテナ・ピン | 2 | SMD | 13.8 x 19.8 x 2.5 | AEC-Q104 | i.MX 6/7/8 i.MX RT |
| JODY-W263-10B |
SDIO | UART、PCM/I²S | -30～85 | アンテナ・ピン | 2 | SMD | 13.8 x 19.8 x 2.5 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| M2-JODY-W263-00C |
SDIO | UART、PCM/I²S | -40～85 | U.FLコネクタ | 2 | M.2カード | 22.0 x 30.0 x 4.2 | ISO-16750 | i.MX 6/7/8 i.MX RT |
