2.4/5 GHzデュアルバンド2x2 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.3車載ソリューション
88Q9098車載ワイヤレスSoCファミリは、2x2 + 2x2同時デュアルWi-FiおよびデュアルモードBluetooth 5.3をサポートする最新のIEEE 802.11ax規格に基づく、業界初のWi-Fi 6ソリューションです。電波の過密化が進む車載環境では、信頼性と性能に優れたワイヤレス・コネクティビティの実現が難しくなっています。新しい88Q9098コンボ・ソリューションによって、車載環境にギガビット・レベルの性能、優れた信頼性、強化されたセキュリティをもたらし、包括的なWi-Fi 6ソリューションを提供するメーカーとしてのリーダーシップを確立できます。NXPの革新的な同時デュアルWi-Fiアーキテクチャは、完結したWi-Fiサブシステム2つを1つのSoCに統合し、2つの独立した2x2データ・ストリームを同時にフル・スループットで実行できるという、まったく新しいテクノロジです。
88Q9098フットプリント互換ワイヤレス・ソリューション・ファミリには、次の製品が含まれます。
- 88Q9098 - 2x2 + 2x2同時デュアルWi-Fi、Bluetooth 5（AEC-Q100グレード3）
- 88Q9098S - 2x2 + 2x2同時デュアルWi-Fi、Bluetooth 5 （AEC-Q100グレード2）
NXP 88Q9098に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細

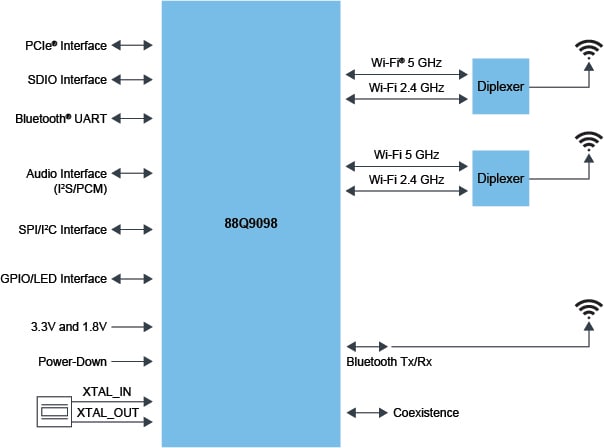

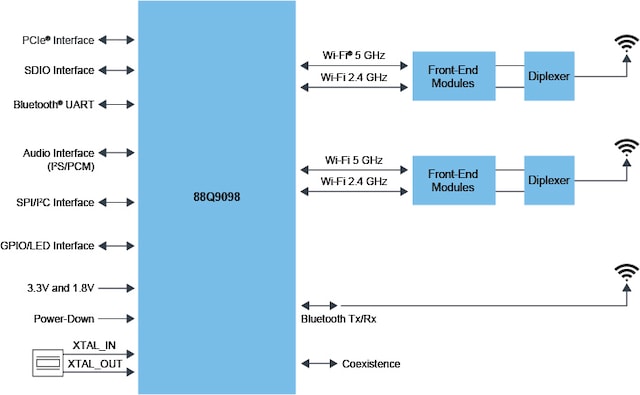

ブロック図
特長
デュアル2x2 Wi-Fi同時動作
- IEEE 802.11ax / IEEE 802.11ac
- 20/40/80 MHzのチャネル帯域幅
- Zero Wait DFS
- 暗黙的および明示的なビームフォーミング
Wi-Fi 6
- ダウンリンクOFDMAおよびMU-MIMO
- アップリンクOFDMAおよびMU-MIMO
- 1024 QAM
- ターゲット・ウェイク時間
Bluetooth
- Bluetoothクラス1.5およびクラス2
- Bluetooth Low Energy (LE) 1 Mbit/sおよび2 Mbit/s
- Bluetooth Low Energy Long Range
AEC-Q100のサポート
- グレード2（-40 °C～+105 °C）
- グレード3（-40 °C～+85 °C）
ホスト・インターフェース (Wi-Fi + Bluetooth)
- PCIe 2.0 + UART
- SDIO 3.0 + SDIO 3.0
- SDIO 3.0 + UART
パートナー・モジュール
Wi-Fi 6 (802.11ax) 2.4/5 GHzデュアルバンド2x2 + Bluetooth® 5.3
| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| AW-XM369 |
PCIe、SDIO | UART | -40～85 | アンテナ・ピン | 3 | SMD | 20 x 18 x 2.8 | CE、FCC、IC、日本 | i.MX |
| LBEE6ZZ1TA-XXX |
PCIe | UART | -40～85 | 3 | SMD | 20.9 x 18.5 x 2.6 | i.MX | ||
| JODY-W374-00A |
PCIe、SDIO | UART、PCM/I2S | -40～85 | アンテナ・ピン | 2 | SMD | 13.8 x 19.8 x 2.5 | AEC-Q104 | i.MX 6/7/8 |
| JODY-W377-00A |
PCIe、SDIO | UART、PCM/I2S | -40～85 | アンテナ・ピン | 3 | SMD | 13.8 x 19.8 x 2.5 | AEC-Q104 | i.MX 6/7/8 |
