2.4/5 GHzデュアルバンド2x2 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.3

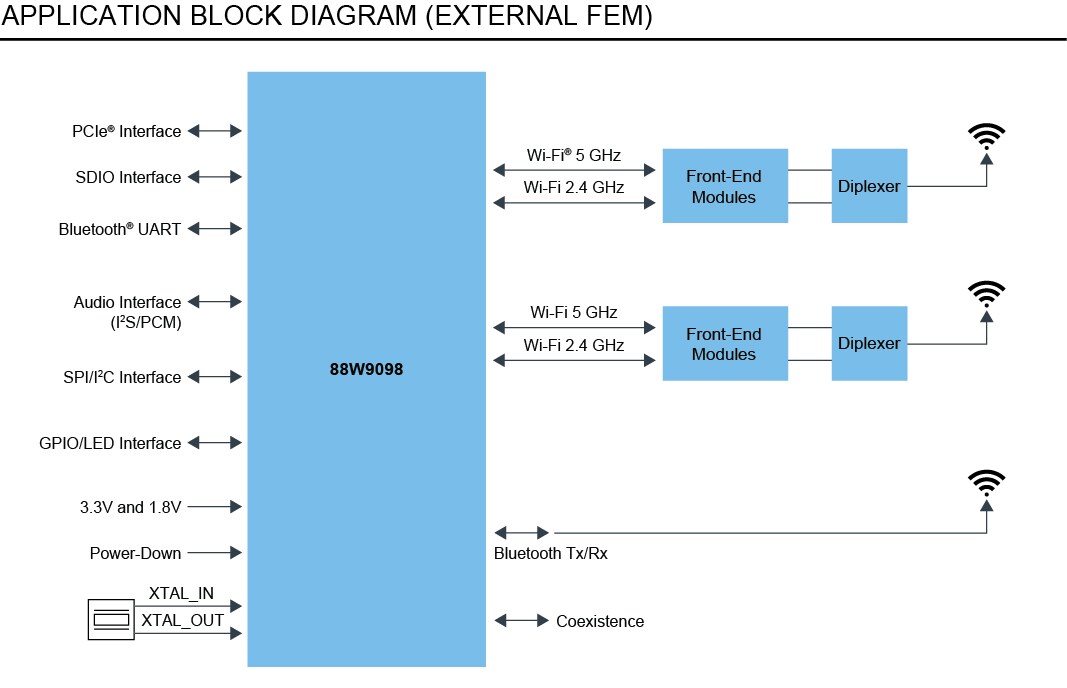

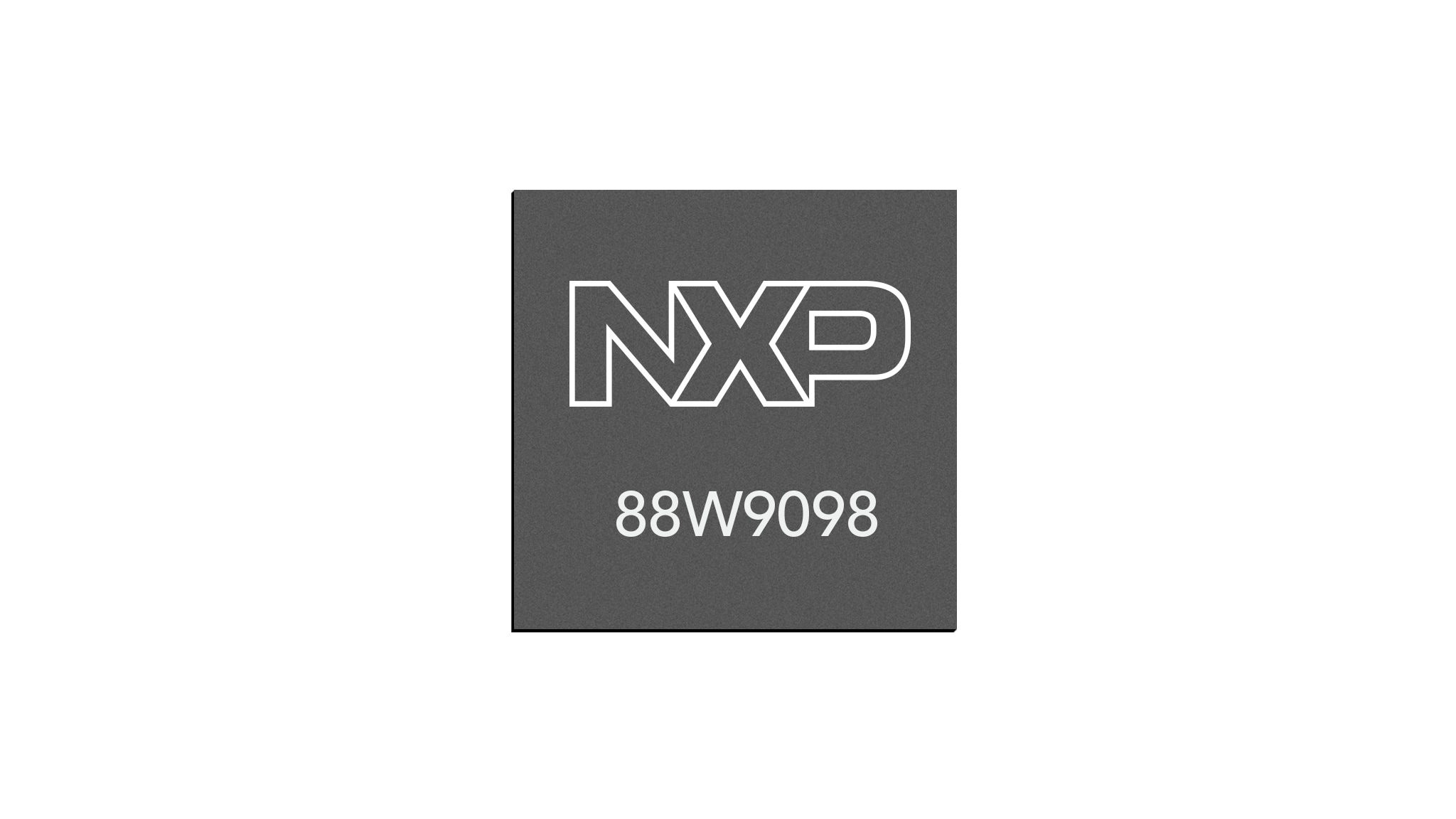

88W9098ワイヤレスSoCは、革新的な同時デュアルWi-FiおよびデュアルモードBluetooth 5.3アーキテクチャを備えた最新のIEEE 802.11ax規格に基づく業界初のWi-Fi 6ソリューションです。88W9098コンボ・ソリューションは、ギガビット・レベルの性能、優れた信頼性、強化されたセキュリティにより、IoT、アクセス、および産業用市場向けの高性能で柔軟なソリューションを実現します。
NXP 88W9098に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細
特長
デュアル2x2 Wi-Fi同時動作
- IEEE 802.11ax / IEEE 802.11ac
- 20/40/80 MHzのチャネル帯域幅
- Zero Wait DFS
- 暗黙的および明示的なビームフォーミング
Wi-Fi 6
- ダウンリンクOFDMAおよびMU-MIMO
- アップリンクOFDMAおよびMU-MIMO
- 1024 QAM
- ターゲット・ウェイク時間
Bluetooth
- Bluetoothクラス1.5およびクラス2
- Bluetooth Low Energy (LE) 1 Mbit/sおよび2 Mbit/s
- Bluetooth Low Energy Long Range
動作温度
- 商用 (0°C～+70°C)
- 産業用 (-40°C～+85°C)
ホスト・インターフェース (Wi-Fi + Bluetooth)
- PCIe 2.0 + UART
- SDIO 3.0 + SDIO 3.0
- SDIO 3.0 + UART
- USB 3
パートナー・モジュール
Wi-Fi 6 (802.11ax) 2.4/5 GHzデュアルバンド2x2 + Bluetooth® 5.3
| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|

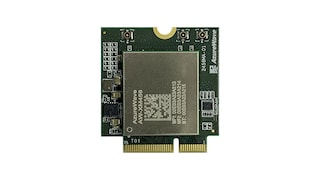

| AW-XM458 |
PCIe、SDIO | UART | -40～85 | アンテナ・ピン | 3 | SMD | 20 x 18 x 2.8 | CE、FCC、IC、日本 | i.MX |

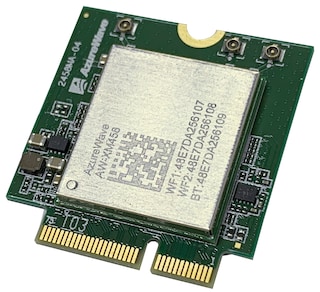

| AW-XM458MA-PUR |
PCIe | UART | -40～85 | U.FLコネクタ | 3 | M.2 E-Key | 28 x 30 x 3.65 | CE、FCC、IC、日本 | i.MX |

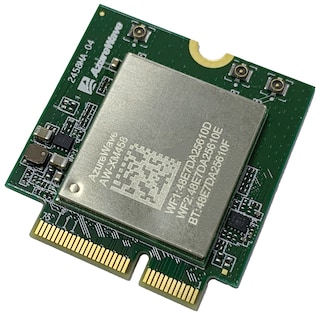

| AW-XM458MA-SUR |
SDIO | UART | -40～85 | U.FLコネクタ | 3 | M.2 E-Key | 28 x 30 x 3.65 | CE、FCC、IC、日本 | i.MX |
| CMP9620-1C-T |
PCIe | UART | -40～85 | MHF 4コネクタ | 2 | M.2 E-Key | 28 x 30 x 3.65 | FCC IC CE | i.MX / i.MX RT |
| CMP9620-2-R |
PCIe | UART | -40～85 | アンテナ・ピン | 2 | SMD | 18 x 20 x 2.8 | N/A | i.MX / i.MX RT |
| SPB437 |
PCIe、4ビットSDIO 3.0 | UART | -40～85 | MHF 4コネクタ | 3 | M.2 E-Key | 22 x 30 x 2.5 | FCC、IC、CE | i.MX |
| SPB620 |
PCIe、4ビットSDIO 3.0 | UART | -40～85 | アンテナ・ピン | 3 | SMD | 16 x 20 x 2.5 | FCC、IC、CE | i.MX |
| WYSBHVDXP |
PCIe、SDIO | UART | -30～85 | 3 | SMD | 17.0 x 19.0 x 2.2 | i.MX | ||

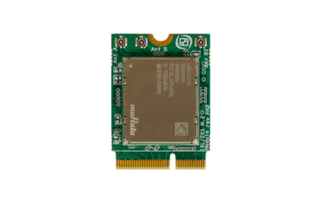

| LBEE5ZZ1XL-774 |
PCIe、SDIO | UART | -40～85 | アンテナ・ピン | 3 | SMD | 19.1 x 16.5 x 2.1 | CE、FCC、IC、MIC（日本） | i.MX |

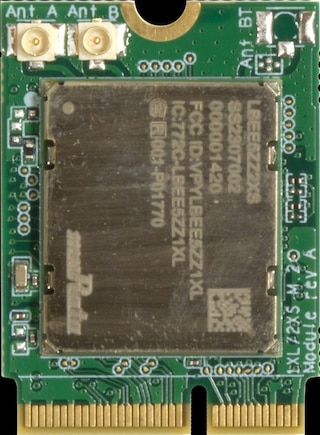

| LBEE5ZZ2XS-846 |
PCIe、SDIO | UART | -40～85 | アンテナ・ピン | 2 | SMD | 19.1 x 16.5 x 2.1 | CE、FCC、IC、MIC（日本） | i.MX |
| JODY-W374-00B |
PCIe、SDIO | UART、PCM/I²S | -40～85 | アンテナ・ピン | 2 | SMD | 13.8 x 19.8 x 2.5 | ISO-16750 | i.MX 6/7/8/9 |
| JODY-W377-00B |
PCIe、SDIO | UART、PCM/I²S | -40～85 | アンテナ・ピン | 3 | SMD | 13.8 x 19.8 x 2.5 | ISO-16750 | i.MX 6/7/8/9 |
| M2-JODY-W377-00C |
SDIO | UART、PCM/I²S | -40～85 | U.FLコネクタ | 3 | M.2カード | 22.0 x 30.0 x 4.2 | ISO-16750 | i.MX 6/7/8/9 |
| M2-JODY-W377-01C |
PCIe、SDIO | UART、PCM/I²S | -40～85 | U.FLコネクタ | 3 | M.2カード | 22.0 x 30.0 x 4.2 | ISO-16750 | i.MX 6/7/8/9 |
