トライラジオ内蔵ワイヤレスMCU：1x1 Wi-Fi® 6 + Bluetooth® Low Energy 5.4 / 802.15.4
無線内蔵ワイヤレスMCU：1x1 Wi-Fi® 6 + Bluetooth® Low Energy 5.4無線
RW610は、MCUとWi-Fi® 6 + Bluetooth® Low Energy (LE) 5.4無線を内蔵した高集積、低消費電力のワイヤレスMCUで、コネクテッド・スマートホーム・デバイス、ゲーム・コントローラ、エンタープライズおよび産業オートメーション、スマート・アクセサリ、スマート・エネルギーなどの幅広いアプリケーションに対応しています。
RW610のMCUサブシステムには、260 MHzのArm® Cortex®-M33コア（Trustzone™-M搭載）、1.2 MBのオンチップSRAM、および高帯域幅Quad SPIインターフェースが搭載され、オンザフライ復号化エンジンによってオフチップのXIPフラッシュに安全にアクセスできます。
RW610には、フル機能の1x1デュアルバンド (2.4 GHz/5 GHz) 20 MHz Wi-Fi 6 (802.11ax) サブシステムが搭載されており、前世代のWi-Fi標準を上回る高スループット、優れたネットワーク効率、低レイテンシ、広い通信範囲を実現します。Bluetooth LE無線は、2 Mbit/sの高速データ・レート、長距離通信、および拡張アドバタイズをサポートします。
EdgeLock®セキュリティ・テクノロジが組み込まれており、セキュア・ブート、セキュアなデバッグ、セキュアなファームウェア更新、セキュアなライフサイクル管理に加え、ハードウェア暗号化と物理複製困難関数 (PUF) によるセキュアな鍵管理を提供します。
RW610の先進的な設計により、1つの3.3 V電源のみを必要とするスペース効率とコスト効率に優れたワイヤレスMCUを使用して、緊密な統合、低消費電力、非常にセキュアな動作を実現できます。
NXP RW610に基づく各種ワイヤレス・モジュールが、主要なモジュール・メーカーから提供されています。
製品詳細
ブロック図
図を選択する。:
特長
Wi-Fi 6無線
- 1x1、20 MHz、IEEE 802.11ax、2.4 GHz/5 GHz
- ターゲット・ウェイク時間、デュアル・キャリア変調、拡張通信範囲
- 内蔵Wi-Fi PA、LNA、およびT/Rスイッチ、最大+21 dBmのTX出力
- WPA 3セキュリティ
- Matter over Wi-Fi
Bluetooth Low Energy 5.4無線
- Bluetooth 5.2の機能をサポート
- Bluetooth 5.4認定
- Bluetooth LE 2 Mbit/s高速モード、長距離通信、アドバタイズ拡張
- I2SおよびPCMオーディオ・インターフェース
- 最大+15 dBm TX出力の内蔵PA/LNA
MCU
- 260 MHzのArm Cortex-M33（TrustZone-M搭載）
- 1.2 MBのオンチップPSRAM
- Quad FlexSPIフラッシュXIP（オンザフライ復号化に対応）
- メモリ拡張用PSRAMインターフェース
- 最大5つのFlexcomm（SPI/I²C/I2S/UARTとして設定可能）
- IEEE 1588 RMII/Fast Ethernetインターフェース
- LCDインターフェース
セキュリティ
- NXP EdgeLock™ Assuranceプログラム
- ハードウェアによる信頼の基点
- Arm TrustZone-Mに基づくTrusted Execution Environment
- NXP EdgeLock 2GOによるトラスト・プロビジョニング
- セキュアなブート、デバッグ、およびソフトウェア更新
- ハードウェア暗号化
- 物理複製困難関数 (PUF) によるセキュアな鍵管理
- SESIP保証レベル3 (SESIP3)
- PSA認証レベル3
SDK、ツールキット、ミドルウェア
- MCUXpresso SDK
- FreeRTOSオープンソース・カーネルとライブラリ
- lwIPおよびmbedTLSセキュリティ・ミドルウェア
- IARとの統合
- TF-Mファームウェアのサポート
パワー・マネジメント
- 1つの3.3 V外部電源でRW610全体に電力を供給可能
- 内蔵の降圧レギュレータとLDOによって内部パワー・ドメインに電力を供給
- アプリケーション間および無線サブシステム間で独立した電源モード
- 専用のGPIO、IRQ、RTCによる個々のサブシステムのウェイクアップ
- 高速ウェイクアップを可能にする低リークで常時オンのパワー・ドメイン
パートナー・モジュール
1x1 Wi-Fi® 6 + Bluetooth® Low Energy 5.3無線
| 製品 | Wi-Fi I/F | Bluetooth I/F | 動作温度 | アンテナの種類 | アンテナ数 | モジュール・タイプ | モジュール・サイズ | 認定 | 推奨ホスト |
|---|---|---|---|---|---|---|---|---|---|
| AW-CU598 |
- | - | -30～85 | 組込みアンテナ、U.FLコネクタ | 2 | SMD | 28 x 15 x 3.15 | FCC、NCC | ホストレス |
| LBES0ZZ2FP-580 |
- | - | -40～85 | アンテナ・ピン | 1 | SMD | 12 x 11 x 1.4 | TBD | ホストレス |

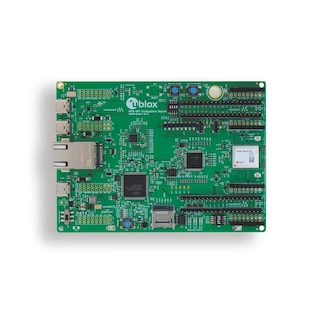

| IRIS-W101-30B |
- | - | -40～85 | アンテナ・ピン | 1 | SMD | 14.6 x 16.8 x 2.1 | ISO-16750 | i.MX RT、MCX |
| IRIS-W106-30B |
- | - | -40～85 | 組込みアンテナ | 1 | SMD | 14.6 x 20.9 x 2.1 | ISO-16750 | i.MX RT、MCX |
| IRIS-W161-00B |
- | - | -40～85 | アンテナ・ピン | 1 | SMD | 14.6 x 16.8 x 2.1 | ISO-16750 | i.MX RT |
| IRIS-W166-00B |
- | - | -40～85 | 組込みアンテナ | 1 | SMD | 14.6 x 20.9 x 2.1 | ISO-16750 | i.MX RT |
