S32G3車載ネットワーキング・リファレンス・デザイン

S32G-VNP-RDB3

画像にカーソルを合わせると拡大表示されます。

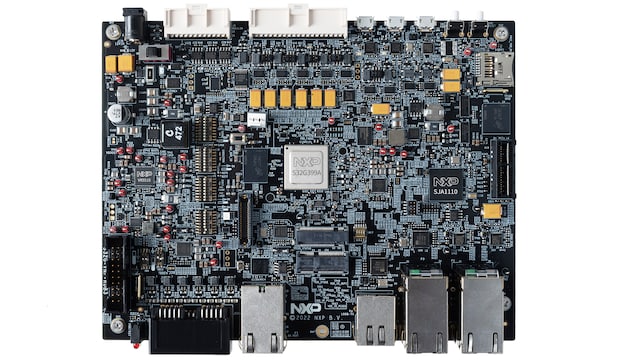

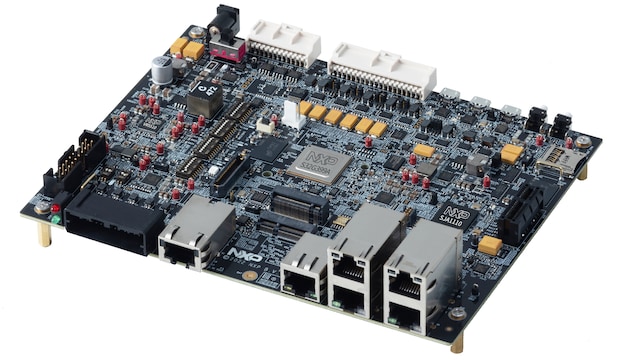

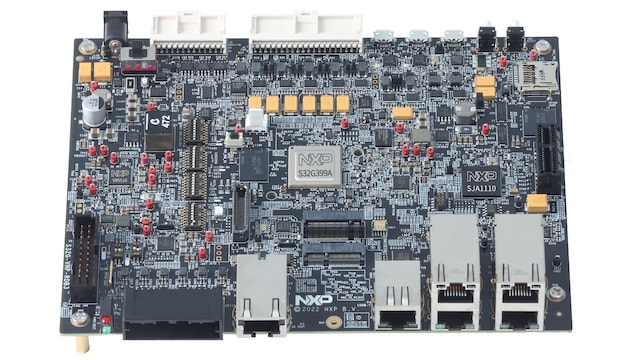

S32G-VNP-RDB3は、車両のサービス指向ゲートウェイ (SoG)、ドメイン制御アプリケーション、高性能プロセッシング、セーフティおよびセキュリティ・アプリケーション向けに設計された、コンパクトで高度に最適化および統合されたボードです。

S32G-VNP-RDB3は、オクタル・コアのArm® Cortex®-A53（オプションのクラスタ・ロックステップ付き）とクアッド/デュアル・コアのロックステップArm Cortex-M7コアをベースに、高性能のコンピューティング能力と豊富な入出力 (I/O)、ハイレベルのコンピューティング、リアルタイム・ネットワーク・パフォーマンス、マルチギガビットのパケット・アクセラレーションおよびセキュリティを提供し、従来および最新の車載アプリケーションに対応します。

ブロック図

S32G3車載ネットワーキング・リファレンス・デザイン3

S32G3 Vehicle Networking Reference Design 3
図を取得する PDF

対応製品

インターフェース

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

オートモーティブLINソリューション

  • TJA1021: ISO17987 LIN 2.1/SAE J2602トランシーバ

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

パワーマネージメント

セーフティSBC

  • VR5510: S32Gプロセッサ用マルチチャネル (9) PMIC：高電力 x 8、低消費電力 x 1、ASIL Dセーフティ・レベルに適合

PMIC

  • PF53: AVPとウォッチドッグを備えた12 A/8 A/15 Aコア電源レギュレータ

プロセッサ＆マイクロコントローラ

S32G車載ネットワーク・プロセッサ

  • S32G3: 車載ネットワーキング向けS32G3プロセッサ

特長

ハードウェアの特長

  • サービス指向ゲートウェイおよびドメイン・コントローラ・アプリケーションをサポート
  • 18個のCAN/CAN FDポートと12個のイーサネット・ポートを備えた複数のネットワーク・インターフェース
  • 低消費電力モードと複数のウェイクアップ・ソースをサポート
  • 2つのM.2モジュール（M-keyスロットおよびE-keyスロット）をサポート
  • セーフティ・コンポーネントおよびアーキテクチャの使用によりISO 26262に対応

電源

  • 12 V AC-DCアダプタ

インターフェース

  • LIN、CAN/CAN FD、100BASE-T1、1000BASE-T / 2.5GBASE-T、100BASE-TX、1000BASE-T、FlexRay、USB、PCIe、JTAG、UART、AURORA、M.2スロット

購入オプション

S32G-VNP-RDB3-Image

クリックして展開

  • S32G-VNP-RDB3
    アクティブ

  • S32G3 Vehicle Networking Reference Design.

  • キットの同梱物

    • S32Gリファレンス・デザイン・ボード3
    • ユニバーサルACアダプタ
    • AC/DC 12 V 6.67 A電源
    • 32 GB SDカード
    • デュポン・ケーブル
    • USB A-to-Micro Bケーブル (UART0/1) x 2
    • CAT6Aイーサネット・ケーブル
    • イーサネット・ループバック・ケーブル
    • ヒートシンク x 3
    • S32G用FANソリューション
    • ネジ（M.2スロット）
    • 1.27 mmミニ・ジャンパおよびケーブル
  • JP¥ 319,950
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
