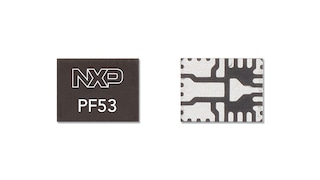

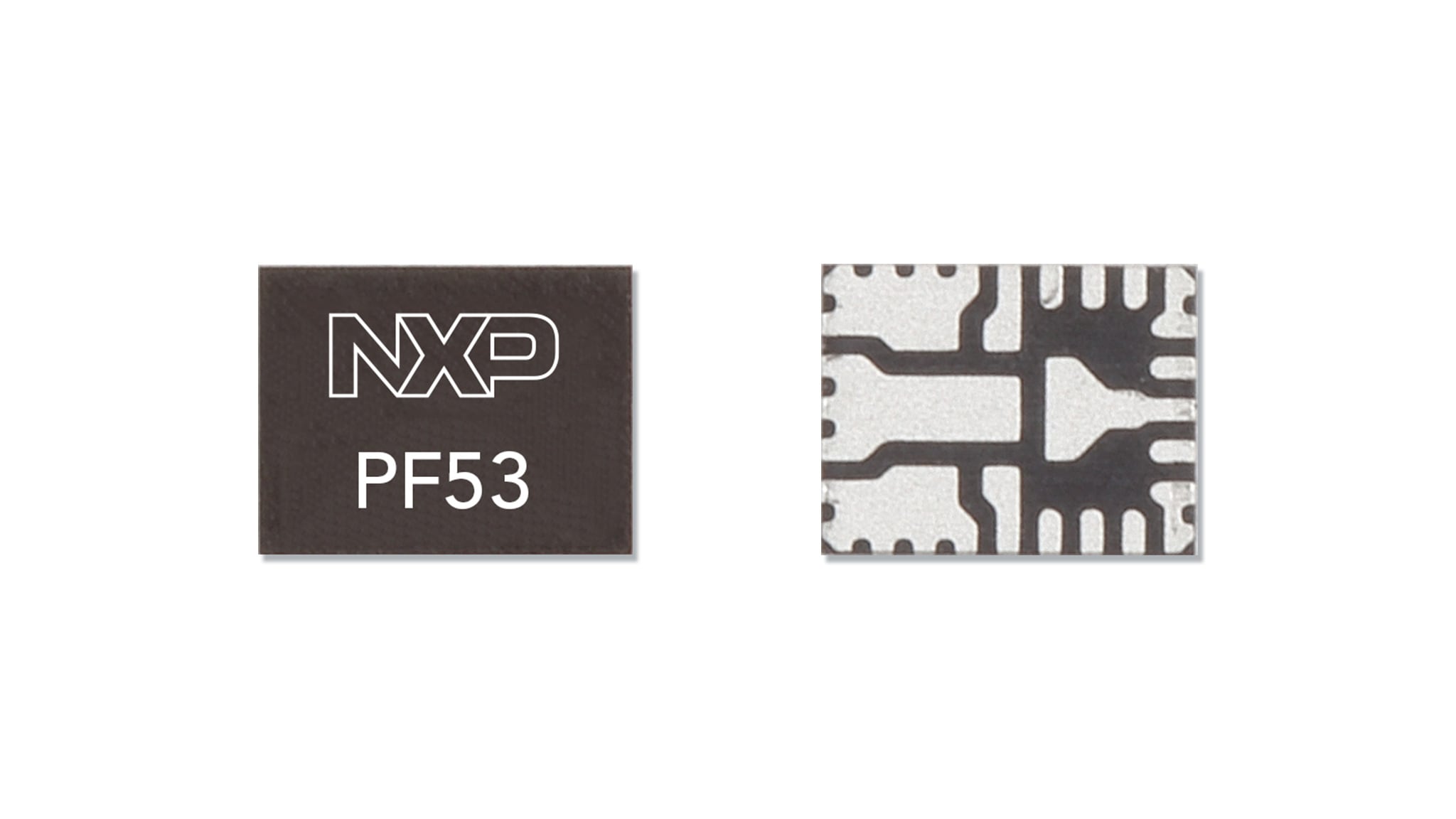

AVPとウォッチドッグを備えた12 A/8 A/15 Aコア電源レギュレータ
PF5300/PF5301/PF5302は、ハイエンド・プロセッサに電力を供給できるよう、それぞれ12 A/8 A/15 Aの高性能な単一降圧コンバータを内蔵しています。アダプティブ電圧ポジショニングと高帯域幅ループを備え、優れた過渡応答を実現し、キャパシタの要件を抑えます。
PF53は、ISO 26262車載機能安全の仕様に準拠して開発されており、ASIL Dまでのセーフティ・レベルで構成可能であるとともに、AEC-Q100の要件に従って認定されています。このデバイスは-40°C～125°Cの周囲温度範囲で動作するため、車載および産業市場に適したオプションとなります。

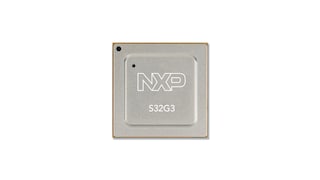

このデバイスはVR5510 PMICと同時設計されており、S32G3プロセッサ向けの完結したシステム・パワー・ソリューションを提供します。
PF53は、BYLinkシステム・パワー・プラットフォームの一部でもあり、複数のスケーラブルなパワー・マネージメント・システムを一体的に設計するための新しいスマート・アプローチを実現します。
PF53デバイスはさまざまなアプリケーションに適しており、スタンドアロンのパワー・ソリューションとしても、NXPの他のPMICと組み合わせでも使用でき、今日の高度なアプリケーションに対応する包括的なシステム・ソリューションを提供します。
製品詳細
特長
主な特長
- 高効率DC-DCコンバータ
- プログラム可能なアダプティブ電圧ポジショニング (AVP)
- 高精度 (+/-1%)
- 1.5 uAのオフ時静止電流
- 24ピン 3.5 x 4.5 FC-QFNパッケージ
システムの特長
- OTP（ワンタイム・プログラマブル）メモリによる柔軟なデバイス構成
- 高速I²Cインターフェース (3.4 MHz)
- PGOODモニタリング回路
- 外部クロック同期
- 周波数拡散スペクトラム
ASIL Dセーフティ・レベルに適合するモニタリング回路
- ASIL Dセーフティ・レベルに適合する独立回路
- フォルト応答をプログラム可能な電圧モニタリング
- 高度な温度モニタリングと保護
- プログラム可能な内部ウォッチドッグ・タイマ
- I²C CRCおよび書き込み保護機構
- アナログ内蔵セルフテスト (ABIST)
プログラマビリティ
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 開発段階で評価ボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- GUIツールを使用してカスタムOTPを作成可能
製品プログラム
購入/パラメータ
10 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | 対応MCU | 電源電圧 [最小] (V) | 電源電圧 [最大] (V) | 出力電流 (A) | Number of Buck Regulators | Number of LDO | Number of Boost Regulators | チャネル数 | IQ (μA) | バッテリ・チャージャ | パッケージタイプ | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 製品機能 | インターフェースと入力制御 | その他の機能 - アナログ | Junction Temperature (Min to Max) (℃) | 開発ツール |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 1K @ US$2.37 | — | 2.7 | 5.5 | 12 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.61 | — | 2.7 | 5.5 | 12 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.16 | — | 2.7 | 5.5 | 12 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.14 | — | 2.7 | 5.5 | 8 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.35 | — | 2.7 | 5.5 | 8 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$1.94 | — | 2.7 | 5.5 | 8 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.61 | — | 2.7 | 5.5 | 15 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.87 | — | 2.7 | 5.5 | 15 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.37 | — | 2.7 | 5.5 | 15 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM | |||
アクティブ | 1K @ US$2.16 | S32G3 | 2.7 | 5.5 | 12 | 1 | 0 | 0 | 1 | 1.5 | No battery charger | HWQFN24 | -40 to 125 | up to ASIL D | PMICs for VDD core supply, configurable PMICs | I2C | Adaptive Voltage Positioning, Frequency Tuning, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | -40 to 150 | KITPF5300FRDMEVM, KITPF5300SKTEVM |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
5 ハードウェア提供
-
完全なソリューションGoldBox 3車載ネットワーキング開発プラットフォーム
-
完全なソリューションS32G3車載ネットワーキング・リファレンス・デザイン
-
-
追加ハードウェアを利用可能 パートナー・ソリューションの特集を表示.
-
評価・開発ボードS32G車載ネットワーク・プロセッシング評価ボード3
-

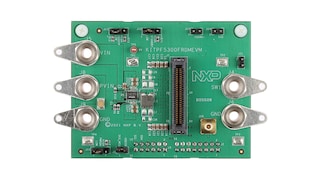

評価・開発ボードKITPF5300FRDMEVM 12 Aコア・レギュレータ評価ボード
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
NXP GUI for Automotive PMIC Families
-
