BYLinkシステム電源プラットフォーム
このプラットフォームは、構成可能/リンク可能な各種デバイスのポートフォリオにより、安全なパワー・マネジメント・システムの設計を容易にします。複雑な電源サブシステムを単一のスマート・ソリューションへと簡素化します。
車載アプリケーション向けマルチチャネルPMIC
PF5030シリコンおよびイネーブルメント（ドキュメント、ソフトウェア、およびボード）は、限られたお客様のみご利用いただけます（NDAが必要です）。詳しい情報やサンプルの供給状況については、サポートまたは営業担当者にお問い合わせください。

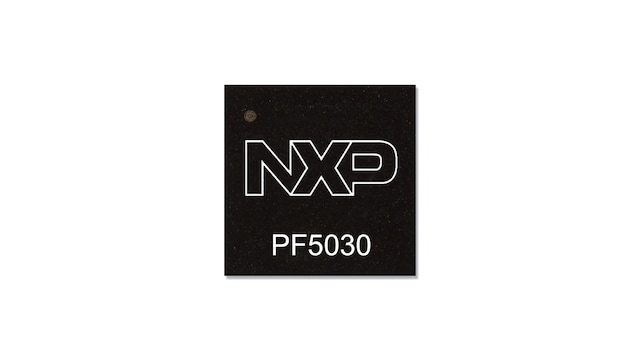

PF5030は、S32Z2/E2プロセッサ用に設計されたパワー・マネジメント集積回路 (PMIC) で、NXPのフロント・システム電源ファミリ（FS86、FS6xなど）に接続するのが理想的です。内蔵のOTPメモリに主要な起動設定が保存されており、高速I²Cを使用して起動後にパラメータを調整できるため、異なるシステムの状態に柔軟に対応します。
PF5030はBYLinkシステム電源プラットフォームの一部であり、革新的な同期機能を備え、安全なシステム・パワー・マネジメントを設計するための新しいスマート・アプローチを実現します。PF5030ファミリは、電源とセーフティの拡張性に加え、ピン間およびソフトウェアの互換性を備えています。ISO 26262規格に準拠して開発され、AEC-Q100の要件に従って認定されています。
製品詳細
特長
主な特長
- 最大3つの高効率降圧コンバータ。デュアルフェーズおよびDVS機能をサポート
- ロード・スイッチ・オプションを備えた2つのリニア・レギュレータ
- ウォッチドッグ・タイマ/モニタ
- ASIL B/Dセーフティ・レベルに適合するモニタリング回路
- ワンタイム・プログラマブルのデバイス構成
- 1.0 MHzのI²C通信インターフェース
- 車載グレード1
- 40ピン6 x 6 QFNパッケージ
システムの特長
- OTP（ワンタイム・プログラマブル）メモリによる柔軟なデバイス構成
- 周波数拡散スペクトラム
- 高速PMIC起動
- シームレスなプロセッサ・インターフェースを提供する高度なステート・マシン
- ファストモード・プラスまでのI²Cインターフェースをサポート（最大1.0 MHz）
- PGOODモニタ
- プログラム可能なソフト・スタート・シーケンスとパワーダウン・シーケンス
- プログラム可能なレギュレータ構成
- スマート・システムのモニタリング/診断用20チャネル・アナログ・マルチプレクサ
ASIL B/Dセーフティ・レベルに適合するモニタリング回路
- ASIL B/Dセーフティ・レベルに適合する独立回路
- プログラム可能な故障保護を備えた、独立した電圧モニタリング
- 高度な温度モニタリングと保護
- 外部ウォッチドッグ・モニタリングとプログラム可能な内部ウォッチドッグ・カウント
- I²C CRCおよび書き込み保護機構
- アナログおよびロジック内蔵セルフテスト (ABIST/LBIST)
プログラマビリティ
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 一般的なMCUでサポートされる標準の事前定義済みOTPについては、「注文情報」の章にあるデータ・シートに記載されています
- 開発段階でKITPF5030SKTEVMボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。最寄りのNXP営業所にお問い合わせください
比較表
| デバイス・ファミリ | PF5030 QM | PF5030 ASIL B | PF5030 ASIL D | PF5032 QM | PF5032 ASIL B | PF5032 ASIL D |
|---|---|---|---|---|---|---|
| 降圧レギュレータ（SVS搭載） | 2ch | |||||
| 降圧レギュレータ（SVS非搭載） | 1ch | - | ||||
| LDO | 2ch | |||||
| AMUX出力 | あり | |||||
| 通信I/F | I²C（CRC機能付き） | |||||
| MCU I/F | PWRON、INTB、RSTB、PGOOD | |||||
| OTPプログラム | あり | |||||
| OTP CRCチェック | あり | |||||
| ABIST/LBIST | あり | |||||
| 20 MHzクロック・チェック | あり | |||||
| フェイルセーフ・ステート | あり | |||||
| 電圧モニタリングのターゲットASILクラス | ASIL D | |||||
| OV/UVモニタリング | あり | |||||
| MCUモニタリングのターゲットASILクラス | QM | ASIL B | ASIL D | QM | ASIL B | ASIL D |
| ウォッチドッグ | なし | シンプル | チャレンジ機能付き | なし | シンプル | チャレンジ機能付き |
| パッケージ | 40-QFN（ウェッタブル・フランク付き） | |||||
標準構成
| 品番 | 説明 | OTP ID* | 安全グレード | パッケージ | |
|---|---|---|---|---|---|
| SG1[1] | SG2[2] | ||||
| MPF5030BMMA4ES | S32E2x、S32Z2x 21x21 mm | MA4レポートおよび設定ファイル | ASIL D | QM | QFN40eP |
| MPF5032BMMA5ES | S32Z2x 17x17 mm | MA5レポートおよび設定ファイル | ASIL D | QM | QFN40eP |
製品プログラム
長期製品供給
対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。
