SafeAssure®（機能安全）
NXPは機能安全に関して、品質と信頼性を重視しています。NXPのSafeAssureプログラムは、ISO 26262に準拠した形でシステム・レベルの安全要件を簡素化します。
ドメイン・コントローラ用セーフティ・システムベーシス・チップ、ASIL BおよびDに適合
FS86デバイス・ファミリは、FS84/85ファミリとソフトウェア互換性があります。ドメイン・コントローラ・アプリケーションの電源機能、セーフティ統合、システム・スケーラビリティが向上し、先進運転者支援システム (ADAS) や電動化における複数のMCU要件に対応できるようになります。
FS86は、複数のスイッチ・モード・レギュレータとリニア電圧レギュレータを搭載し、フェイルセーフ出力などの強化されたセーフティ機能を備えています。これにより、ASIL B/Dまでの安全統合レベルに準拠する安全指向システムの完全な一部となります。
FS86セーフティ・パワー・マネジメント・ファミリは、BYLINKシステム電源プラットフォームに属するNXPの新しい基本的なリンクとしてリリースされます。
FS86 SBCは、電源とセーフティの拡張性に加え、ピン間およびソフトウェアの互換性を備えた包括的なデバイス・ファミリの一部です。ISO 26262規格に準拠して開発され、AEC-Q100の要件に従って認定されています。
サンプリング用にはこちらをご注文ください：MFS8613BMDA0ES
製品詳細
特長
パワー・マネジメント
- 最大60 V DCの入力電圧
- 最大15 AのHV降圧（eヒューズ保護付き）
- 複数のスイッチ・モード・レギュレータとLDO電圧レギュレータ、および昇圧
- 非常に低いスリープ電流（10 µA）での低消費電力オフ (LPOFF) モード
システム・ソリューション
- XFAILBピンによるリーダー/フォロワ電源投入シーケンス管理の強化
- ウェイクアップ検出用の入力ピン x 2、3.3 V対応、バッテリー電圧検出機能
- 省スペースと複雑さの軽減のためのシステムへの付加価値： AMUX
- 外部プリレギュレータ短絡保護 (BAT_SW)
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 特定のMCUに対応するための電源投入時の10 msのRSTBリリース遅延（オプション）
- 8ビットCRCを備えた32ビットI²Cインターフェースによるデバイス制御
- スペクトラム拡散、スルー・レート制御、手動周波数チューニングなど、スイッチング・レギュレータのEMC最適化テクノロジ
機能安全
- 最大10の電圧を+/-1%の精度で監視
- 車載安全統合レベル (ASIL) BからDまでスケーラブルなポートフォリオ
- システム動作中の潜在的故障モニタリングを可能にするABISTオンデマンド
- マイクロコントローラのモニタリング専用インターフェース
- シンプルおよびチャレンジ機能付きのウォッチドッグ
- 潜在的故障検出機構（RSTB、FS0B）を備えたセーフティ出力
構成とイネーブルメント

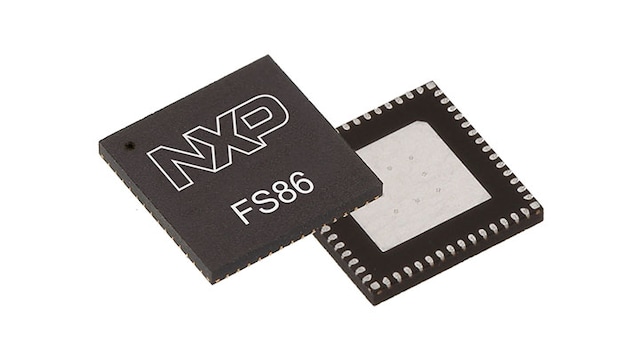

- 熱管理を最適化するエクスポーズド・パッド付きQFN48
- ワンタイム・プログラミング (OTP) メモリによるデバイスの永久的カスタマイズ
- システム開発および評価用の一時的なOTPエミュレーション・モード
- すぐに使用可能なハードウェアとソフトウェア
サンプル在庫状況
- サンプリング用にはこちらをご注文ください：MFS8613BMDA0ES
比較表
スケーラブルな電力とセーフティの概念
| 製品 | バッテリー・ネットワーク | VSUP最大定格 | VPRE | 昇圧 | 降圧 | LDO | VMON | ウォッチドッグ | FCCU | ERRMON | FIN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FS8600 | 24 V | 60 V | あり | あり | なし | 2 | 4 | あり [1] | あり | あり | あり |
| FS8601 | 6 | ||||||||||
| FS8602 | 8 | ||||||||||
| FS8603 | 10 | なし [2] | |||||||||
| FS8610 | あり | 4 | あり | ||||||||
| FS8611 | 6 | ||||||||||
| FS8612 | 8 | ||||||||||
| FS8613 | 10 | なし [2] | |||||||||
| FS8620 | 12 V | 36 V | あり | あり | なし | 2 | 4 | あり [1] | あり | あり | あり |
| FS8621 | 6 | ||||||||||
| FS8622 | 8 | ||||||||||
| FS8623 | 10 | なし [2] | |||||||||
| FS8630 | あり | 4 | あり | ||||||||
| FS8631 | 6 | ||||||||||
| FS8632 | 8 | ||||||||||
| FS8633 | 10 | なし [2] |
標準構成
| 品番 | 説明 | OTP ID* | 安全グレード | パッケージ |
|---|---|---|---|---|
| MFS8620BMDA8ES | S32Z270-DC EVB DC1/DC2/DC4 | DA8レポートおよび設定ファイル | ASIL D | QFN48eP |
関連製品
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
7 ドキュメント
コンパクトリスト
アプリケーション・ノート (4)
カタログ (1)
-
車載用セーフティ・システム・ベーシス・チップ – パンフレット[SBCAUTOBRA4]
データ・シート (1)
ドキュメント (1)
7 ドキュメント
コンパクトリスト
アプリケーション・ノート (4)
カタログ (1)
-
車載用セーフティ・システム・ベーシス・チップ – パンフレット[SBCAUTOBRA4]
データ・シート (1)
ドキュメント (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
5 ハードウェア提供
-
評価・開発ボードFS86 Safety SBC Evaluation Board
-
評価・開発ボードFS86 Safety SBC Evaluation Board
-
評価・開発ボードS32R41評価ボード
-
-
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
5 ソフトウェア・ファイル
-
BSPとデバイスドライバ
Automotive SW - SBC/PMIC - Real-Time Drivers
-
シミュレーションとモデリング・ツール
FS86 Simplis Models
-
シミュレーションとモデリング・ツール
NXP GUI for Automotive PMIC Families
-
ソフトウェア開発リソース
FS86 Generic SW Driver with Examples
-
ソフトウェア開発リソース
FS8600 System Basis Chip – Embedded Software Driver
