高速CANトランシーバ - Mantisファミリ

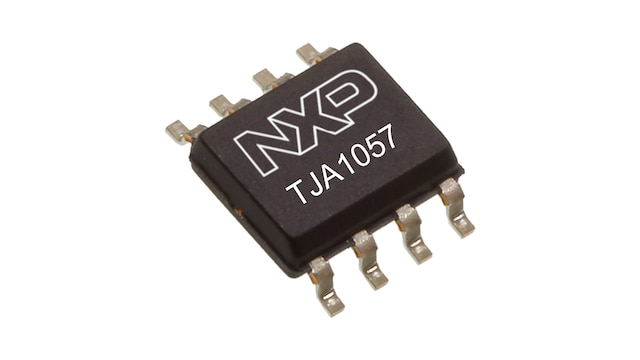

TJA1057
アクティブ

画像にカーソルを合わせると拡大表示されます。

TJA1057は、Mantisファミリに属する高速CANトランシーバです。コントローラ・エリア・ネットワーク (CAN) プロトコル・コントローラと2線式CAN物理バスとの間のインターフェースを提供します。このトランシーバは、自動車業界の高速CANアプリケーション向けに設計されており、CANプロトコル・コントローラ（を備えたマイクロコントローラ）に差動送受信機能を提供します。

TJA1057は、12 Vの車載アプリケーション向けに最適化された機能セットを備え、NXPのTJA1050などの第1世代および第2世代のCANトランシーバから大幅な改善がなされており、優れた電磁環境適合性 (EMC) 性能を備えています。

また、TJA1057は、電源電圧がオフのときにCANバスに対して理想的なパッシブ動作を示します。

ブロック図

TJA1057のブロック図

TJA1057 Block Diagram
図を取得する PDF

特長

一般的な機能

  • ISO 11898-2:2016、SAE J2284-1～SAE J2284-5およびSAE J1939-14に完全準拠
  • 12 V車載システム向けに最適化
  • 提案されたEMC規格IEC 62228-3およびSAE J2962-2に準拠した低い電磁放射 (EME) と高い電磁耐性 (EMI)
  • AEC-Q100準拠
  • ダーク・グリーン製品（ハロゲン・フリー、RoHS規制準拠）
  • TJA1057BおよびTJA1057Cは伝搬遅延が短く、より大きなネットワーク・トポロジをサポート
  • VIO入力を備えたバージョンは、3.3 V～5 Vのマイクロコントローラに直接インターフェース可能。VIOピンのないバージョンは、マイクロコントローラのI/Oが5 Vに対応していれば、3.3 Vおよび5 V電源のマイクロコントローラにインターフェース可能

予測可能なフェイルセーフ動作

  • あらゆる電源条件下で予測可能な機能的挙動
  • 電源非供給時にトランシーバをバスから切断（ゼロ負荷）
  • 送信データ (TXD) ドミナント・タイムアウト機能
  • TXDおよびS入力ピンの内部バイアス

保護

  • バス・ピンでの高いESD処理能力 (8 kV IECおよびHBM)
  • 車載環境における過渡電圧から保護されたバス・ピン
  • VCCおよびVIOピンの低電圧検出
  • 熱保護

TJA1057GT(/3)/TJA1057GTK(/3)

  • 最大5 Mbit/sのデータ・レートに対するタイミング保証
  • TXDからRXDへの伝搬遅延を210 nsに改善

購入/パラメータ

4 結果

マッチしていない 3 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

Recommended Orderable Part Number

MCU I/O Interface (V)

VIO Option Available

Low Power Modes

データ・レート（最大）（Kbps）

パッケージタイプ

CAN Channels

製品カテゴリー

電源電圧 [最小 - 最大] (V)

データ・レート（最小）（Kbps）

Voltage on bus pins [Min-Max] (V)

VESD IEC on bus pins (+/- kV)

VESD HBM on bus pins (+/- kV)

Junction Temperature (Max) (℃)

保護

Wake-Up Pin

Min High Input Levels (V) [Vio]

汎用I/O

Supported standards

SPLIT Pin

Thermal Resistance (Spec) (℃/W)

Product Application

TJA1057BT
データ・シート

アクティブ

TJA1057BT/0Z

3.3, 5.0

N

Silent mode

5000.0

SO8

1

CAN FD / High-Speed CAN

4.5 to 5.5

40.0

-42 to 42

-8 to 8

-8 to 8

150

TXD dominant timeout, overtemperature detection, undervoltage detection

N

2

8

ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5

N

97

Automotive, Industrial

TJA1057BTK
データ・シート

アクティブ

TJA1057BTK/0J

3.3, 5.0

Y

Silent mode

5000.0

HVSON8

1

CAN FD / High-Speed CAN

4.5 to 5.5

40.0

-42 to 42

0 to 0

0 to 0

150

TXD dominant timeout, overtemperature detection, undervoltage detection

N

2

8

ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5

N

97

Automotive, Industrial

TJA1057CT
データ・シート

アクティブ

TJA1057BT/0Z

3.3, 5.0

N

Silent mode

5000.0

SO8

1

CAN FD / High-Speed CAN

4.5 to 5.5

40.0

-42 to 42

-8 to 8

-8 to 8

150

TXD dominant timeout, overtemperature detection, undervoltage detection

N

2

8

ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5

N

97

Automotive, Industrial

TJA1057CTK
データ・シート

アクティブ

TJA1057CTK/0J

5.0

N

Silent mode

5000.0

HVSON8

1

CAN FD / High-Speed CAN

4.5 to 5.5

40.0

-42 to 42

0 to 0

0 to 0

150

TXD dominant timeout, overtemperature detection, undervoltage detection

N

2

8

ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5

N

97

Automotive, Industrial
