8-Bit General Purpose Enhanced Performance SV MCUs
デザイン・ファイル
完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.
8-bit Cost-Effective FL16/8 MCUs
The 8-bit MC9S08FL16/8 (FL16/8) MCU family is a cost-effective solution ideal for cost-sensitive home appliance applications that require input/output (I/O) flexibility. It features up to 16 KB flash read/program/erase over full operating voltage and temperature, two low-power stop modes and reduced power wait mode and security circuitry to prevent unauthorized access to RAM and flash contents.
製品詳細

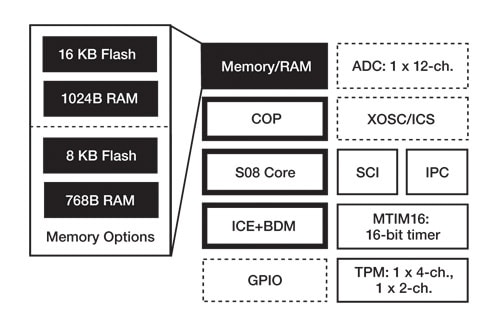

ブロック図
Features
8-bit HCS08 Central Processing Unit (CPU)
- Up to 10 MHz internal bus (20 MHz HCS08 core) frequency with 4.5V to 5.5V operation across temperature range of -40°C to +85°C
On-Chip Memory
- Up to 16K flash read/program/erase across entire operating voltage and temperature ranges
- Up to 1024 bytes random access memory (RAM)
- Security circuitry
Power-Saving Modes
- Two low-power stop modes, reduced-power wait mode
Clock Source Options
- Oscillator (XOSC) clock source options include oscillator, crystal or ceramic resonator
- Up to 20 MHz internal clock source (ICS) module
Peripherals
- Interrupt priority controller (IPC)
- Analog-to-digital converter (ADC)—12-channel, 8-bit resolution
- Timer/pulse-width modulator module (TPM)— 1 x 4-channel and 1 x 2-channel
- Timer/pulse-width modulator module (TPM)— 1 x 4-channel and 1 x 2-channel
- SCI module with optional 13-bit break, LIN extensions
Input/Output
- 30 general purpose input/output (GPIO) pins including one input-only pin and one outputonly pin
System Protection
- Watchdog computer operating properly (COP) module can be reset with option to run from dedicated 1 kHz internal clock source or bus clock
- Low-voltage detection with reset or interrupt, selectable trip points
- Illegal opcode detection with reset
- Illegal address detection with reset
- Flash block protection
Development Support
- Single-wire background debug interface
- Breakpoint setting capability
- On-chip in-circuit emulator (ICE) debug module containing two comparators and nine trigger points
関連製品
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 10 ドキュメント
-
データ・シート
MC9S08FL16 - Data Sheet注目
-
アプリケーション・ノート
Migration Guide from S08 to Kinetis L Series MCUs注目
-
データ・シート
MC9S08FL16 Data Sheet: Technical Data注目
-
リファレンス・マニュアル
MC9S08FL16 Reference Manual注目
-
ファクト・シート
MC9S08FL16 Fact Sheet 注目
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
5 ハードウェア提供
-
エミュレータ、プローブ、プログラマUniversal Multilink開発インターフェース注目
-

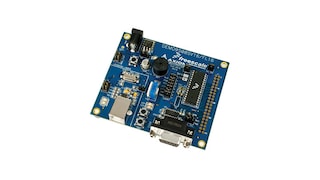

評価・開発ボードDemonstration Board for 8-bit FL family注目
-
