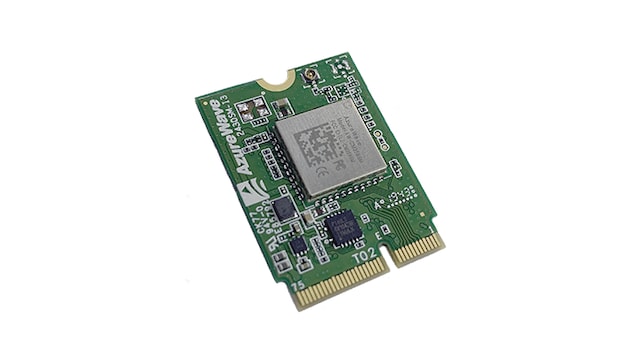

Azurewave Wi-Fi® 5 (802.11ac) + Bluetooth® chipset-based M.2 evaluation board: AW-CM358MA

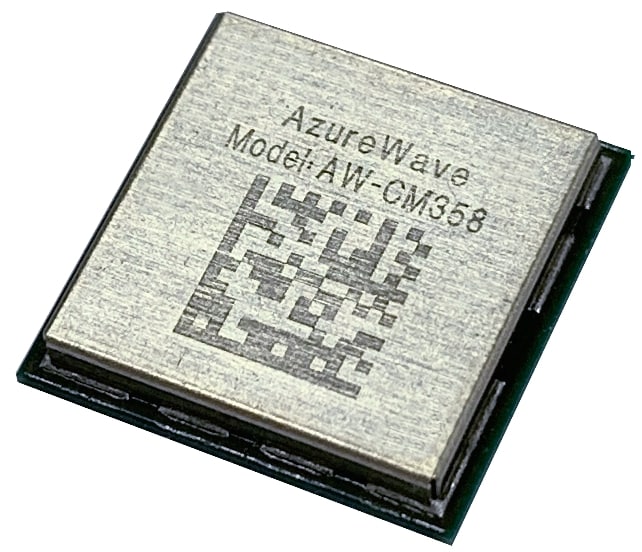

AW-CM358

画像にカーソルを合わせると拡大表示されます。

The AW-CM358MA is a highly integrated NXP 88W8987 chipset-based WLAN and Bluetooth module, which support 802.11a/b/g/n/ac 1x1 and Bluetooth 5 combo module. It enables a high performance. Cost effective, low power, compact solution. The host interface supports SDIO for WLAN and UART for Bluetooth.

ブロック図

Azurewave AW-CM358MA block diagram

AW-CM358MA Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • 88W8987: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 5 (802.11ac) + Bluetooth® 5.2ソリューション

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1170: i.MX RT1170：Arm® Cortex®コア搭載1 GHzクロスオーバーMCU
  • i.MX-RT600: i.MX RT600 Arm® Cortex®-M33およびDSPコア搭載クロスオーバーMCU
  • i.MX-RT1050: i.MX RT1050 Arm® Cortex®-M7コア搭載クロスオーバーMCU
  • i.MX-RT500: i.MX RT500 Arm® Cortex®-M33、DSP、GPUコア搭載クロスオーバーMCU
  • i.MX-RT1060: i.MX RT1060：Arm® Cortex®-M7搭載クロスオーバーMCU

i.MX 8アプリケーションプロセッサ

  • i.MX8MNANO: i.MX 8M Nanoファミリ - Arm® Cortex®-A53、Cortex-M7
  • i.MX8M: i.MX 8Mファミリ - Arm® Cortex®-A53、Cortex-M4、オーディオ、音声、ビデオ
  • i.MX8X: i.MX 8Xファミリ - Arm® Cortex®-A35、3Dグラフィックス、4Kビデオ、DSP、DDRの誤り訂正符号 (ECC)

i.MX 6プロセッサ

  • i.MX6DL: i.MX 6DualLite Processors – Dual-Core, 3D Graphics, HD Video, Arm® Cortex®-A9 Core

Features

Wireless Standard

  • IEEE802.11 a/b/g/n/ac

Bluetooth Standard

  • Bluetooth 5

Interface

  • SDIO for WLAN and UART for Bluetooth

Antenna No.

  • 1x1

Form-factor

  • M.2 2230 E key

Characteristics

  • Size: 22 mm x 30 x 2.45 mm
  • TX Power@2.4G: 12 ± 2 dBm (HT20 MCS7)
  • TX Power@5G: 8 ± 2 dBm (VHT80 MCS9)
  • RX Sensitivity@2.4G: -67 dBm (HT40 MCS7)
  • RX Sensitivity@5G: -55 dBm (VHT80 MCS9)
  • Operating Temperature: -30 ~ 85℃

Software Support

  • Linux, RTOS
