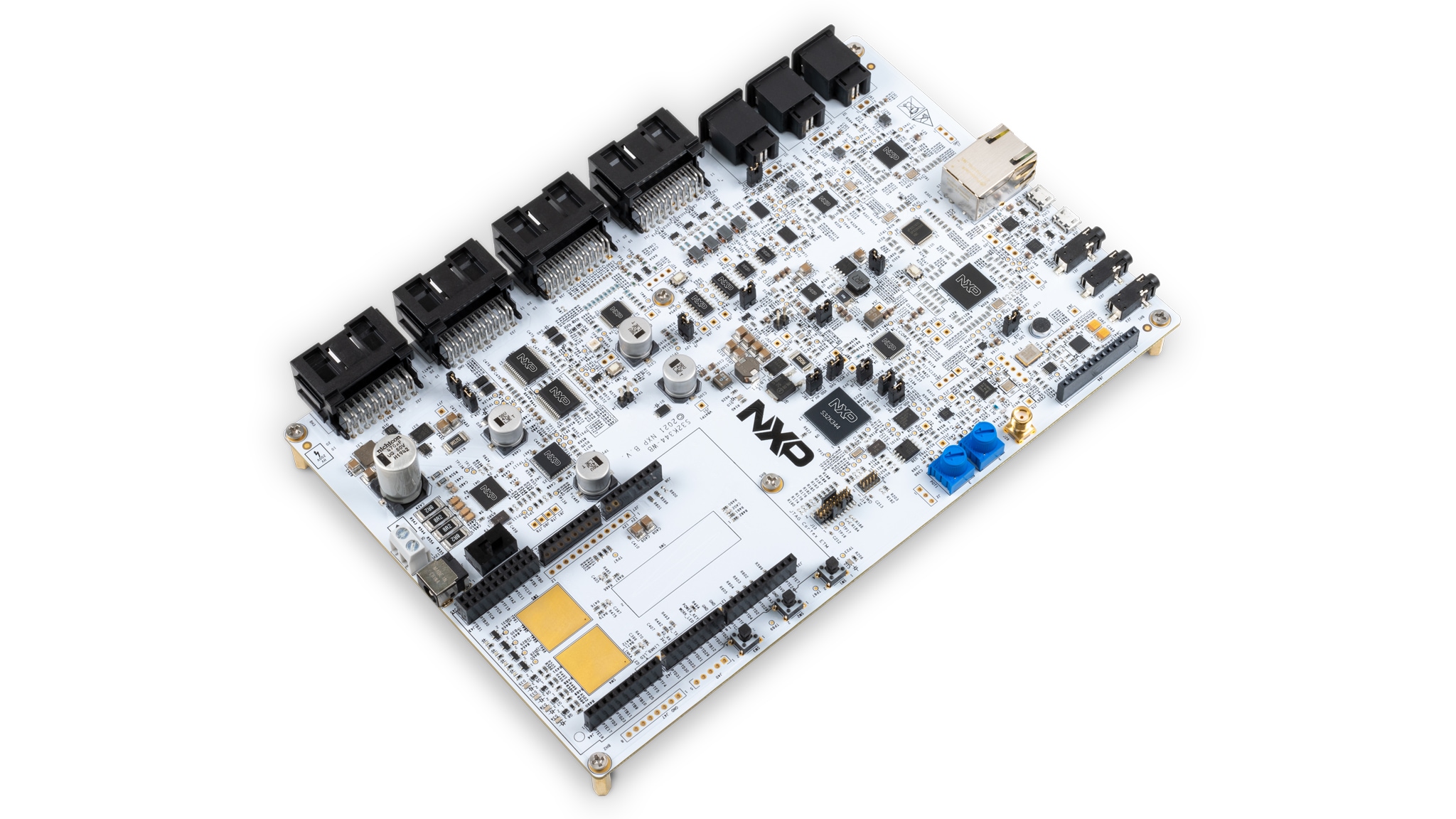

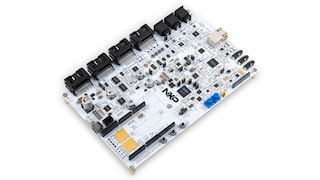

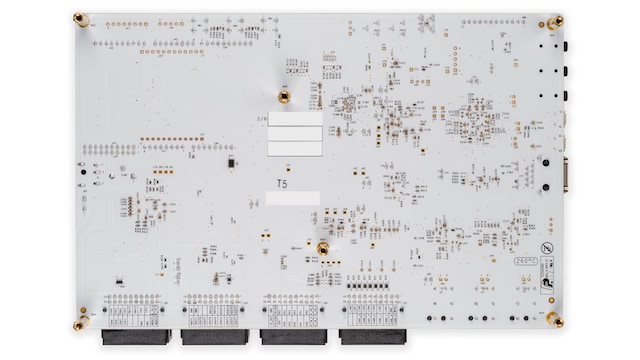

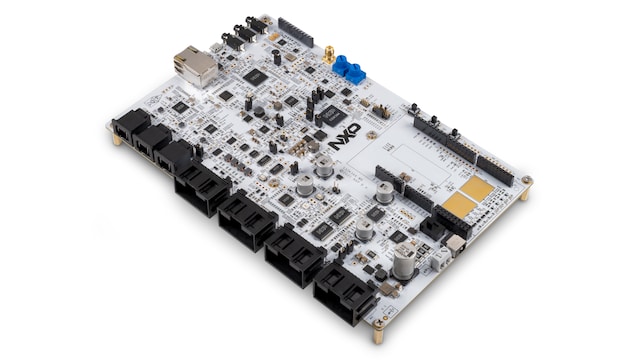

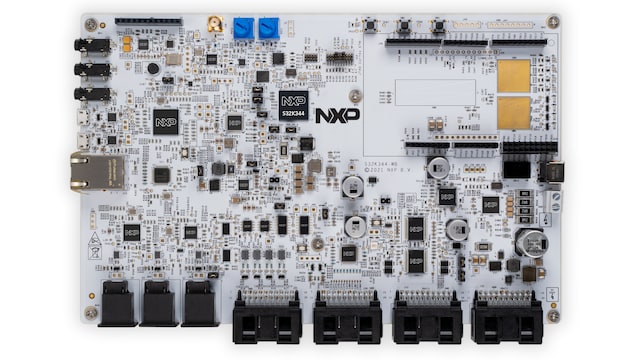

S32K344-WB：車載汎用評価ボード

S32K344-WB アクティブ

画像にカーソルを合わせると拡大表示されます。

S32K344-WBは、車載および産業用アプリケーション向け汎用評価/開発ボードです。

32ビットArm® Cortex®-M7をベースにしたS32K344は 、ロックステップ・モード構成のデュアル・コアを備え、BGA 257パッケージを採用しています。S32K344-WBは、ASIL D対応セーフティ・ハードウェアやペリフェラルを幅広くサポートしており、FS26セーフティ・システムべーシス・チップ、SJA1105イーサネット・スイッチ、AVBデモおよびメッセージ・ルーティング向け100BASE-T1などを搭載しています。NCK2910 RFレシーバとNJJ29C2 LFドライバは、パッシブ・エントリ/パッシブ・スタート (PEPS) キーレス・アプリケーションの開発での使用を目的としています。

S32K344-WBは、高集積のコンポーネント、多数のCANおよびLINインターフェース、電源スイッチ、オーディオ・インターフェースを備えているため、ゾーン・アグリゲータやドメイン・コントロール・タイプのアプリケーションの開発に最適です。

ブロック図

S32K344-WB評価ボード

S32K344-WB Evaluation Board
図を取得する PDF

対応製品

パワーマネージメント

BLDC、Hブリッジ、ステッパ

  • HB2001: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver

ハイサイド・スイッチ

  • MC12XS6: External Automotive Lighting Multi-Channel eXtreme Switch

コンフィギュラブル・スイッチ

  • MC33879: Configurable Octal Serial Switch

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応
  • FS5600: 電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ

インターフェース

オートモーティブLINソリューション

  • TJA1124: Quad LIN Commander Transceiver for In-Vehicle Subnetworks
  • SJA1124: クアッドLINコマンダ・トランシーバおよびLINコマンダ・コントローラ

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1105PQRS: SJA1105PEL/QEL/REL/SEL Series Ethernet Switches

車載用イーサネットPHY

  • TJA1101: TJA1101B、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ
  • TJA1102A: TJA1102A/TJA1102AS、デュアル/シングル・ポート車載用イーサネット100BASE-T1 PHYトランシーバ

マルチスイッチ検出インターフェース

  • CD1030: 33-Channel Multiple Switch Detection Interface with Programmable Current

3.3 V/5 V IO CANトランシーバ

  • TJA1145: High-Speed CAN Transceiver for Partial Networking

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

オーディオ

オーディオ・コンバータ

セキュリティ＆認証

セキュア・カーアクセス

  • NJJ29C0BHN: Low-Frequency Driver and Receiver IC for Passive Keyless Entry Applications

もっと見る

特長

ハードウェアの特長

  • 電源スイッチ
  • ユーザー用プッシュボタン x 2
  • ADCロータリー・ポテンショメータ x 2
  • タッチパッド電極 x 2 + スライダ x 1
  • S32K3デバッグ・インターフェース用10ピンおよび20ピンJTAGコネクタ

ソフトウェアの特長

互換性

  • 「シールド」拡張サポートと互換性のあるArduino™ UNOピン配置

インターフェース

  • CANインターフェース x 4
  • LINインターフェース x 8
  • シングル10/100BASE-TX PHYトランシーバ （RJ45コネクタ付き）
  • 100BASE-T1車載用イーサネットPHY x 3
  • スイッチ検出インターフェース x 12
  • ハイサイド・ドライバ x 4
  • ローサード・ドライバ x 8
  • Hブリッジ・ドライバ x 2
  • micro-USB UARTポート x 2
  • オーディオ・ジャック x 3

購入オプション

S32K344-WB-Image

クリックして展開

  • S32K344-WB
    アクティブ

  • S32K344-WB Evaluation Board for Automotive General Purpose.

  • キットの内容

    • S32K344-WB評価ボード
    • ECUケーブル x 2
    • MicroUSBケーブル
  • $699.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 1
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
