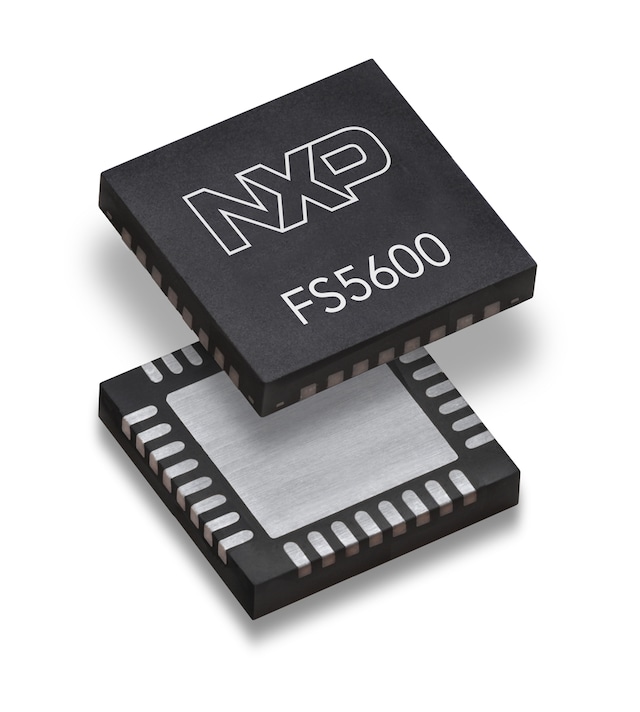

電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ
車載向けFS56システムベーシス・チップ (SBC) には、外部FETを使用するバッテリー接続DC-DC降圧コントローラと、内部FETを使用するバッテリー接続DC-DC降圧コントローラが搭載されています。
さらに、独立した電圧モニタ、ウィンドウ・ウォッチドッグ・タイマ、ERRMONとFCCUによるI/Oモニタリング、内蔵セルフ・テストなど、機能安全関連の機能も備えています。FS56は、QM、ASIL B、拡張ASIL Bの各バージョンで提供されます。
FS56は、PF8x、PF7x、PF5xファミリなどのPF PMICとシームレスに動作できるように、高度な設定が可能な汎用入出力を備えています。
低消費電力モードや、EMC改善のためのスペクトラム拡散、周波数チューニング、同期機能により、車載向けに最適化されたアーキテクチャを提供します。
製品詳細
特長
パワー・マネジメント
- 高電圧降圧コンバータ x 2：
- HV降圧コントローラ - 外部FET – 最大15 Aの負荷
- 3 A HV降圧レギュレータ – 内蔵FET - η = 93% @ 3 A
- 出力精度：+/- 2%
- スイッチング周波数：250 kHz～3 MHz
- 高効率PFMモード（自己消費電力700 uW）
システムの特長
- デュアル独立DC/DC降圧
- PF PMICとのシームレスな動作のための汎用I/O
- 定格：-40°C～150°C TJ
セーフティ機能 (ASIL B)
- ASIL B準拠
- 内蔵電圧モニタ x 2、外付け電圧モニタ x 4
- ウィンドウ・ウォッチドッグ・タイマ
- PGOODおよびFS0B出力
- ABISTおよびLBIST
- SoC HW監視ピン（FCCUおよびERRMON）
プログラマビリティ
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 一般的なMCUでサポートされる標準の事前定義済みOTPについては、データ・シートの「注文情報」の章に記載されています
- カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- NXP GUIソフトウェア・ツールを使用してカスタムOTPを作成可能
比較表
車載向けデバイス・オプション
| 品番 | 対象分野 | 安全グレード | OTP ID |
|---|---|---|---|
| MFS5600AMMA0ES | 車載 | QM | A0-Non-programmed |
| MFS5600AMBA0ES | 車載 | ASIL B | A0-Non-programmed |
| MFS5600AMEA0ES | 車載 | 拡張ASIL B | A0-Non-programmed |
| MFS5600AMMA7ES | 車載 | QM | A7 – SW1 = 5.0 V、SW2 = 3.3 VMFS5600A7ES-OTP-Report |
| MFS5600AMMA8ES | 車載 | QM | A8 – SW1 = 3.3 V、SW2 = 5.0 VMFS5600A8ES-OTP-Report |
| MFS5600AMBAFES | 車載 | ASIL B | AF – SW1 = 3.3 V、SW2 = 5.0 VMFS5600AMBAFES-OTP-Report |
| MFS5600AMMABES | 車載 | QM | AB – SW1 = 5.0 V、SW2 = 5.0 VMFS5600AMMABES-OTP-Report |
インダストリアル向けデバイス・オプション
| 品番 | 対象分野 | 安全グレード | OTP ID |
|---|---|---|---|
| MFS5600AVNA0EP | インダストリアル | QM | A0-Non-programmed |
| MFS5600AVMABEP | インダストリアル | QM | AB – SW1 = 5.0 V、SW2 = 5.0 VMFS5600AVMABEP-OTP-Report |
| MFS5600AVMADEP | インダストリアル | QM | AD – SW1 = 3.3 V、SW2 = 3.3 VMFS5600AVMADEP-OTP-Report |
| MFS5600AVMAEEP | インダストリアル | QM | AE – SW1 = 5.5 V、SW2 = 5.0 VMFS5600AVMAEEP-OTP-Report |
関連製品
S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Bに適合
購入/パラメータ
1-10 の 11 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 電源電圧 [最小] (V) | 電源電圧 [最大] (V) | 出力電流 (A) | Number of Buck Regulators | Switching Frequency Vpre (kHz) | チャネル数 | IQ (μA) | Safety Level | 対応MCU | 標準価格 | 製品機能 | インターフェースと入力制御 | その他の機能 - アナログ | Ambient Operating Temperature (Min to Max) (℃) | Junction Temperature (Min to Max) (℃) | パッケージタイプ | 開発ツール |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 2.7 | 40 | 3, 15 | 2 | 3000 | 2 | 65 | up to ASIL B | Non-NXP, S32G, i.MX | 1K @ US$2.06 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM, S32G-VNP-RDB2 | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 450 | 2 | 65 | up to ASIL B | Non-NXP, S32G, i.MX | 1K @ US$2.06 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 3000 | 2 | 65 | up to ASIL B | Non-NXP, S32G, i.MX | 1K @ US$2.25 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM, S32G-VNP-RDB2 | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 3000 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM, S32G-VNP-RDB2 | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 450 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM, S32G-VNP-RDB2 | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 450 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM, S32G-VNP-RDB2 | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 450 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 3000 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM, S32G-VNP-RDB2 | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 450 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM | |||
アクティブ | 2.7 | 40 | 3, 15 | 2 | 450 | 2 | 65 | QM | Non-NXP, S32G, i.MX | 1K @ US$1.86 | SMPS, system basis chip | I2C | overcurrent, overcurrent protected bus, overtemperature, overvoltage, short-circuit, undervoltage | -40 to 125 | -40 to 150 | HVQFN32 | KITFS5600FRDMEVM |
