S12VR64 Relay-based Motor Control Evaluation Board

S12VR64EVB3
アクティブ

画像にカーソルを合わせると拡大表示されます。

The S12VR family is based on the LL18UHV process combining NVM, digital logic and high-voltage analog components into a monolithic solution. These analog components include an automotive voltage regulator, LIN physical layer, low-side drivers, high-side drivers and inputs.

The S12VR64 evaluation board allows for access to all of the pins. An on-board relay is available for evaluating the relay driver operation. 12-volt motor loads up to 13A can be supported with an external, high current power supply.

The S12VR64EVB3 includes an integrated USB link for debugging without an external debugger. The CodeWarrior® Development Tool Suite and additional S12 development software support are available for rapid application development.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

S12 MagniVミックスド・シグナルMCU

  • S12VR: S12VRミックスド・シグナル・マイクロコントローラ（車載/産業用リレー駆動型モータ制御）

Features

Connectivity

  • 2 LIN Connectors
  • 12 V Wall Plug Connector
  • USB Debug Connection
  • Extra Motor Drive Jacks
  • Built-in OSBDM circuit

購入オプション

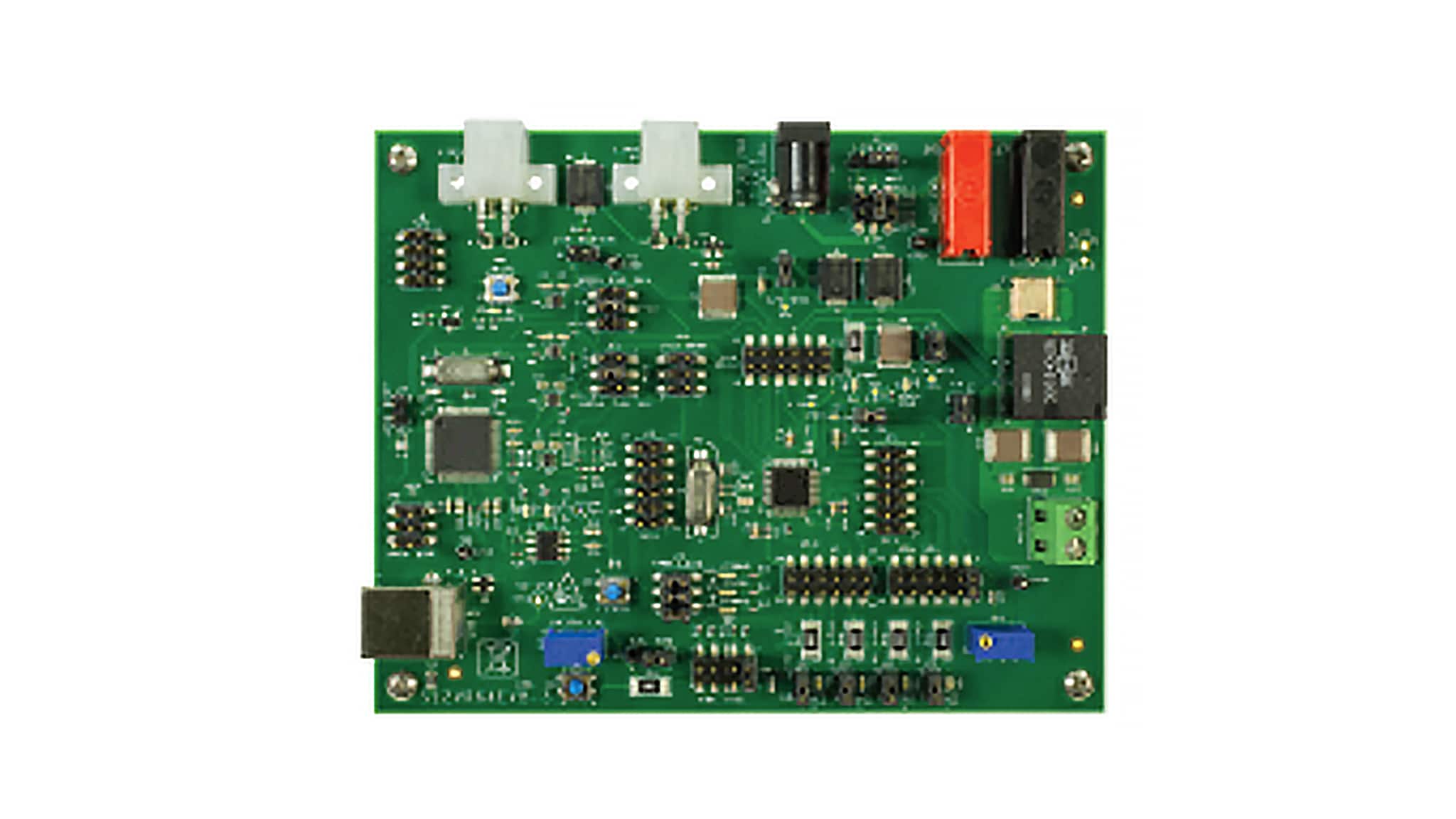

S12VR64EVB3-Image

クリックして展開

  • S12VR64EVB3
    アクティブ

  • Evaluation board for MagniV S12VR-family.

    • S12VR64EVB3
    • S12VR64EVB3 DVD-ROM (includes CodeWarrior software)
    • Cable: USB Cable and LIN Cable
    • Quick Start Guide
    • 12V power supply
  • $519.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
N true 0 TSPS12VR64EVB3ja 3 アプリケーション・ノート Application Note t789 1 サポート情報 Supporting Information t531 1 ユーザ・ガイド User Guide t792 1 ja 2 1 5 English Quick start guide for the S12VR64EVB-3 evaluation board. 1348676148126711213149 TSP 771.2 KB None None documents Y None 1348676148126711213149 /docs/en/user-guide/S12VR64QSG.pdf 771177 /docs/en/user-guide/S12VR64QSG.pdf S12VR64QSG N N 2012-09-26 S12VR64EVB-3 - Quick Start Guide /docs/en/user-guide/S12VR64QSG.pdf /docs/en/user-guide/S12VR64QSG.pdf User Guide N Y 132339537837198660 2023-06-18 pdf N en Feb 20, 2015 User Guide t792 ユーザ・ガイド User Guide Y N S12VR64EVB-3 - Quick Start Guide 2 0 English 1411481696130698271194 TSP 254.7 KB None None documents None 1411481696130698271194 /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf 254692 /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf INSTALLING-OSBDM-CDC-DRIVERS N N 2014-10-22 Installing the OSBDM Drivers in Windows 7 /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf Supporting Information N Y 371282830530968666 2023-06-18 pdf N en Sep 23, 2014 Supporting Information t531 サポート情報 Supporting Information N N Installing the OSBDM Drivers in Windows 7 false ja 0 false ja アプリケーション・ノート Application Note 1 3 0 English AN4448SW.zip /secured/assets/documents/en/application-note-software/AN4448SW.zip /webapp/Download?colCode=AN4448SW&docLang=en This document explains how to use the code contained in the lab example package created for NXP<sup>&#174;</sup>.s MC9S12VR microcontroller. 1326224900575729226679 TSP 263.0 KB None None documents None 1326224900575729226679 /docs/en/application-note/AN4448.pdf 262988 /docs/en/application-note/AN4448.pdf AN4448 documents N N 2012-01-10 MC9S12VR Family Demonstration Lab Training /docs/en/application-note/AN4448.pdf /docs/en/application-note/AN4448.pdf Application Note N 645036621402383989 2022-12-07 pdf N en Jan 10, 2012 645036621402383989 Application Note Y N MC9S12VR Family Demonstration Lab Training false 0 S12VR64EVB3 downloads ja true 0 Y TSP アプリケーション・ノート 1 /docs/en/application-note/AN4448.pdf 2012-01-10 1326224900575729226679 TSP 3 Jan 10, 2012 Application Note This document explains how to use the code contained in the lab example package created for NXP<sup>&#174;</sup>.s MC9S12VR microcontroller. None /docs/en/application-note/AN4448.pdf English documents 262988 None 645036621402383989 2022-12-07 N /docs/en/application-note/AN4448.pdf MC9S12VR Family Demonstration Lab Training /docs/en/application-note/AN4448.pdf documents 645036621402383989 Application Note N en None Y pdf 0 N N MC9S12VR Family Demonstration Lab Training 263.0 KB AN4448 N 1326224900575729226679 サポート情報 1 /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf 2014-10-22 1411481696130698271194 TSP 2 Sep 23, 2014 Supporting Information サポート情報 None /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf English 254692 None Supporting Information 2023-06-18 N /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf Installing the OSBDM Drivers in Windows 7 /docs/en/supporting-information/INSTALLING-OSBDM-CDC-DRIVERS.pdf documents 371282830530968666 Supporting Information N Y en None N t531 pdf 0 N N Installing the OSBDM Drivers in Windows 7 254.7 KB INSTALLING-OSBDM-CDC-DRIVERS N 1411481696130698271194 ユーザ・ガイド 1 /docs/en/user-guide/S12VR64QSG.pdf 2012-09-26 1348676148126711213149 TSP 1 Feb 20, 2015 User Guide ユーザ・ガイド Quick start guide for the S12VR64EVB-3 evaluation board. Y None /docs/en/user-guide/S12VR64QSG.pdf English 771177 None User Guide 2023-06-18 N /docs/en/user-guide/S12VR64QSG.pdf S12VR64EVB-3 - Quick Start Guide /docs/en/user-guide/S12VR64QSG.pdf documents 132339537837198660 User Guide N Y en None Y t792 pdf 5 N N S12VR64EVB-3 - Quick Start Guide 771.2 KB S12VR64QSG N 1348676148126711213149 true Y Tools
