Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

画像にカーソルを合わせると拡大表示されます。

ブロック図

SJA1110

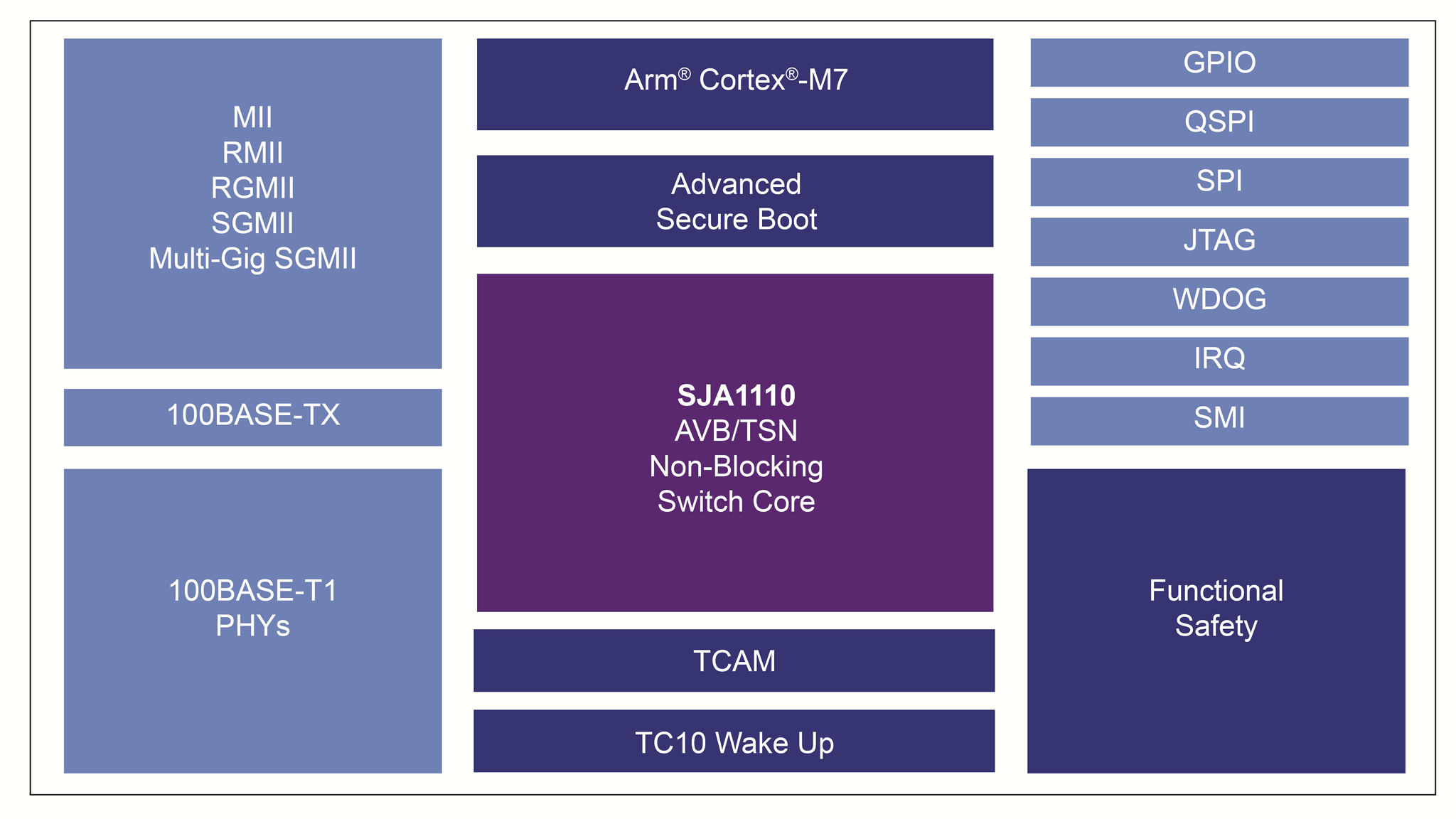

SJA1110 Block Diagram

Features

Key Features

  • Integrated 100BASE-T1 and 100BASE-TX PHYs
  • Integrated Arm® Cortex®-M7 Core
  • Very good packet inspection and DoS prevention capabilities
  • Advanced secure boot capabilities
  • Innovative Automotive Ethernet functional safety features
  • Rich set of Time-Sensitive Networking standards
  • Rich set of NXP original AVB and AUTOSAR software
  • Complete system solution with S32G Vehicle Networking Processor and VR5510 power management unit

Product Longevity Program

購入/パラメータ

4 結果

マッチしていない 0 NRND

注文

コンピュータ支援設計 モデル

状況

パッケージタイプ

パッケージ端子数

製品カテゴリー

Number of Ports

xMII Interfaces

SGMII­ Interfaces

RGMII Interfaces

AEC-Q100 Temperature Range

TC10 support

Single Supply

Safety Level

AVB/TSN

ESD Robustness

診断機能

追加機能

NXP Software

アクティブ

LFBGA256

256

Switch

10

2 x MII/RMII - 1.8/2.5/3.3V

1 x 100/1000, 2 x 100/1000/2500

2 x RGMII - 1.8/2.5/3.3V

grade 2

Yes

no

up to ASIL B

802.1AS2020, 802.1CB, 802.1Qav, 802.1Qbv, 802.1Qci

±2 kV HBM

Link failure and link losses, Link training time, Signal quality Index, Temperature Sensor, Voltage Presence

Advanced Secure Boot, DPI Inspection, Deep Packet Inspection Engine

802.1AS, Classic AUTOSAR driver, Linux driver, SDK

アクティブ

LFBGA256

256

Switch

2 x MII/RMII - 1.8/2.5/3.3V

2 x 100/1000/2500

2 x RGMII - 1.8/2.5/3.3V

grade 2

Yes

no

up to ASIL B

802.1AS2020, 802.1CB, 802.1Qav, 802.1Qbv, 802.1Qci

±2 kV HBM

Link failure and link losses, Link training time, Signal quality Index, Temperature Sensor, Voltage Presence

Advanced Secure Boot, DPI Inspection, Deep Packet Inspection Engine

802.1AS, Classic AUTOSAR driver, Linux driver, SDK

アクティブ

LFBGA256

256

Switch

2 x MII/RMII - 1.8/2.5/3.3V

1 x 100/1000/2500

2 x RGMII - 1.8/2.5/3.3V

grade 2

Yes

no

up to ASIL B

802.1AS2020, 802.1CB, 802.1Qav, 802.1Qbv, 802.1Qci

±2 kV HBM

Link failure and link losses, Link training time, Signal quality Index, Temperature Sensor, Voltage Presence

Advanced Secure Boot, DPI Inspection, Deep Packet Inspection Engine

802.1AS, Classic AUTOSAR driver, Linux driver, SDK

アクティブ

LFBGA256

256

Switch

2 x MII/RMII - 1.8/2.5/3.3V

1 x 100/1000, 2 x 100/1000/2500

2 x RGMII - 1.8/2.5/3.3V

grade 1

Yes

no

up to ASIL B

802.1AS2020, 802.1CB, 802.1Qav, 802.1Qbv, 802.1Qci

±2 kV HBM

Link failure and link losses, Link training time, Signal quality Index, Temperature Sensor, Voltage Presence

Advanced Secure Boot, DPI Inspection, Deep Packet Inspection Engine

802.1AS, Classic AUTOSAR driver, Linux driver, SDK
