CAN FDトランシーバを備えたグレード1およびグレード0のセーフティ電源システム・ベーシス・チップ
FS65システム・ベーシス・チップ (SBC) は、MCUに電力を供給し、DC-DCスイッチング・レギュレータ、リニア・レギュレータ、および超低消費電力の省電力モードを利用してエネルギー消費を最適化します。
特長：
- ASIL B/Dアプリケーションをターゲットとした高度な機能安全に対応
- シリアル・ペリフェラル・インターフェース (SPI) を介したMCUとの通信による制御と診断
- ISO 11898-2/-5、LIN 2.2/2.1、およびJ2602-2規格に準拠したCAN FDおよびLIN物理インターフェースを統合し、EMCとESDに対する最新の車載OEM規格にも適合
- クリティカルなアナログ・パラメータの監視、フェイルセーフ・ステート・マシン、デュアル・コア・ロックステップMCUによりソフトウェアの複雑さを低減する高機能ウォッチドッグなど、幅広いセーフティ機能を統合
- TA = 150°C、TJ = 175°Cまでの高温に対応し、AEC-Q100グレード0の車載認定に準拠
製品詳細
ブロック図
特長
MC33FS6500xxx（車載グレード1）の特長
- MC33FS6500xxxは、車載認定グレード1（TA=125°C、TJ=150°Cまで）に準拠しています
- バッテリー電圧検知およびMUX出力ピン
- 柔軟性に優れたSMPSプリレギュレータにより、非反転昇降圧と標準降圧の2つのトポロジが可能
- SMPS（0.8 A、1.5 Aまたは2.2 A）またはLDO (0.5 A) を使用してMCUコアに1.0 V～5.0 Vを供給するデバイス・ファミリ
- 最大入力動作電圧：36 V
- 補助機能またはセンサ電源専用のリニア電圧レギュレータ（VCCAトラッカまたは独立）、5.0 Vまたは3.3 V
- マイクロコントローラのA/Dリファレンス電圧またはI/O電源 (VCCA) 専用のリニア電圧レギュレータ、5.0 Vまたは3.3 V
- 低消費電力モードで利用可能な3.3 Vキープ・アライブ・メモリ電源
- 1.0秒の時間分解能で最大6か月までカウントする長期間タイマ
- * 低消費電力モードでの複数のウェイクアップ・ソース：CAN、LIN、I/O、LDT（長時間タイマ）
- 構成可能な5つのI/O
- MC33FS6500xxxデータシート
MC35FS6500xxx（車載グレード0）の特長
- TA = 150°C、TJ = 175°Cまでの高温に対応し、AEC-Q100グレード0の車載認定に準拠
- バッテリー電圧検知およびMUX出力ピン
- 柔軟性に優れたSMPSプリレギュレータにより、非反転昇降圧と標準降圧の2つのトポロジが可能
- SMPS（0.8 Aまたは1.5 A）またはLDO (0.5 A) を使用してMCUコアに1.0 V～5.0 Vを供給するデバイス・ファミリ
- 補助機能またはセンサ電源専用のリニア電圧レギュレータ（VCCAトラッカまたは独立）、5.0 Vまたは3.3 V
- マイクロコントローラのA/Dリファレンス電圧またはI/O電源 (VCCA) 専用のリニア電圧レギュレータ、5.0 Vまたは3.3 V
- 低消費電力モードで利用可能な3.3 Vキープ・アライブ・メモリ電源
- 1.0秒の時間分解能で最大6か月までカウントする長期間タイマ
- 低消費電力モードでの複数のウェイクアップ・ソース：CAN、I/O、LDT（長時間タイマ）
- 構成可能な5つのI/O
- MC35FS6500xxx簡略版データシート
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。FS6500は15年間のプログラムの対象です
ASIL Bのみ対応の推奨スーパーセット
| 品番 | FS1B [1] | LDT [2] | CAN | LIN | 推奨スーパーセットPN（リニアVCORE） | 推奨スーパーセットPN (DC-DC VCORE) |
|---|---|---|---|---|---|---|
| FS45/FS65x5NAE | なし | なし | なし | なし | FS4507LまたはFS4508C | FS6527LまたはFS6528C |
| FS45/FS65x5CAE | なし | なし | あり | なし | FS4507LまたはFS4508C | FS6527LまたはFS6528C |
| FS45/FS65x5KAE | なし | なし | なし | あり | FS4507L | FS6527L |
| FS45/FS65x5LAE | なし | なし | あり | あり | FS4507L | FS6527L |
| FS45/FS65x6NAE | あり | なし | なし | なし | FS4508C | FS6528C |
| FS45/FS65x6CAE | あり | なし | あり | なし | FS4508C | FS6528C |
| FS45/FS65x7NAE | なし | あり | なし | なし | FS4507LまたはFS4508C | FS6527LまたはFS6528C |
| FS45/FS65x7CAE | なし | あり | あり | なし | FS4507LまたはFS4508C | FS6527LまたはFS6528C |
| FS45/FS65x7KAE | なし | あり | なし | あり | FS4507L | FS6527L |
| FS45/FS65x7LAE | なし | あり | あり | あり | FS4507L | FS6527L |
| FS45/FS65x8NAE | あり | あり | なし | なし | FS4508C | FS6528C |
| FS45/FS65x8CAE | あり | あり | あり | なし | FS4508C | FS6528C |
ASIL Dのみ対応の推奨スーパーセット
| 品番 | FS1B [1] | LDT [2] | VKAMオン | CAN | LIN | 推奨スーパーセットPN（リニアVCORE） | 推奨スーパーセットPN (DC-DC VCORE) |
|---|---|---|---|---|---|---|---|
| FS45/FS65x0NAE | なし | なし | SPIによる | なし | なし | MC33FS4502LAE | MC33FS6522LAE |
| FS45/FS65x0CAE | なし | なし | SPIによる | あり | なし | ||
| FS45/FS65xOLAE | なし | なし | SPIによる | あり | あり | ||
| FS45/FS65x1NAE | あり | なし | SPIによる | なし | なし | MC33FS4503CAE | MC33FS6523CAE |
| FS45/FS65x1CAE | あり | なし | SPIによる | あり | なし | ||
| FS45/FS65x2NAE | なし | あり | SPIによる | なし | なし | MC33FS4502LAE | MC33FS6522LAE |
| FS45/FS65x2CAE | なし | あり | SPIによる | あり | なし | ||
| FS45/FS65x2LAE | なし | あり | SPIによる | あり | あり | ||
| FS45/FS65x3NAE | あり | あり | SPIによる | なし | なし | MC33FS4503CAE | MC33FS6523CAE |
| FS45/FS65x3CAE | あり | あり | SPIによる | あり | なし | ||
| FS65x4LAE | なし | あり | デフォルト | あり | あり | - | MC33FS6524LAE |
SafeAssureプログラム
BYLinkプラットフォーム
BYLink System Power Platform
This platform facilitates the design of safe power management systems thanks to a portfolio of configurable and linkable devices. It simplifies complex power supply subsystems into a single smart solution.
マルチベンダー・プロセッサ用のPMICおよびSBC
Whether you are developing automotive, industrial or consumer applications, our configurable and flexible solutions support multi-vendor processors.
Explore more
関連製品

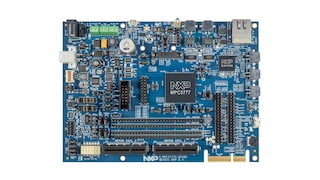

Ultra-Reliable MPC5777C MCU for Automotive and Industrial Engine Management
